12英寸45度斜槽式物料分流装置

　　该结构件面向散料输送系统中的换向与导流需求，常见于粮食仓储、建材配料、冶金给料及粉体工程现场。主体采用12英寸见方的竖直通道作为进料段，顶部与底部均布置方形法兰连接面，可直接串接在同规格方形溜管、料仓出口或振动给料机下游，减少现场变径过渡件的使用。竖直段在中部向一侧形成45度斜向分叉，分叉口同样保留法兰接口，使物料能够在重力作用下沿斜槽改变流向，完成两路切换或旁路卸料。

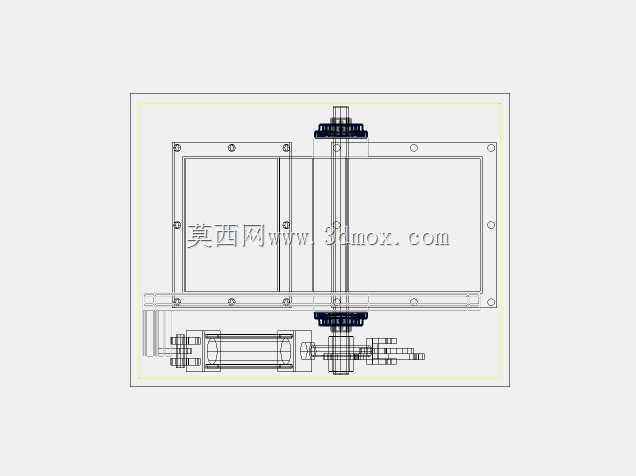

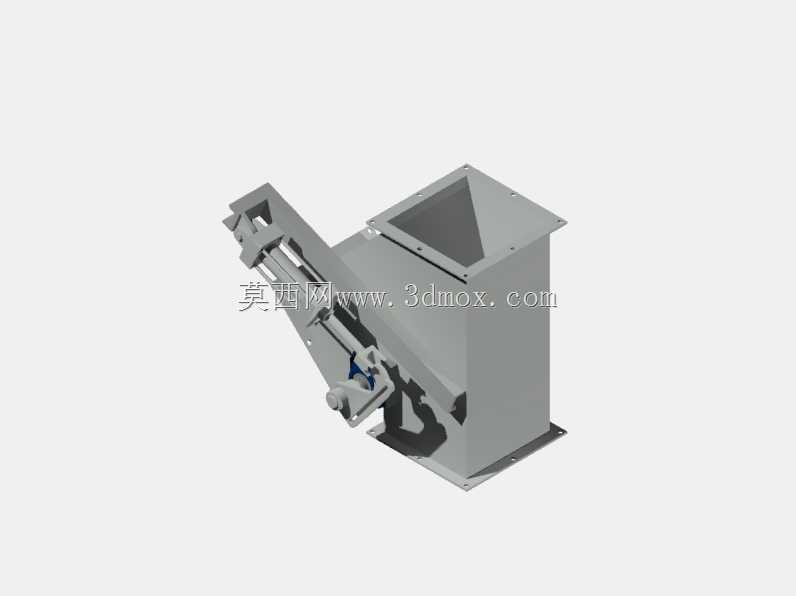

　　从建模细节看，竖直筒体与斜槽交汇处的内壁过渡经过连续折边处理，避免出现尖锐积料死角；侧板与主板之间按焊接箱体结构进行加厚，能够承受散料下落时的持续冲刷与冲击。斜槽外侧设置的摆杆式执行机构连接内部导流翻板，翻板转轴位于分叉交汇区，通过外部连杆摆动即可改变翻板位置：当翻板封闭斜向入口时，物料沿竖直通道直通；当翻板转向竖直通道一侧时，物料被导入45度斜槽。该机构适合配合气缸、电动推杆或手动重锤手柄使用，具体驱动方式可在总装基础上继续扩展。

　　安装边界方面，上下方法兰中心线保持同轴，侧向斜槽中心线与竖直通道呈45度夹角，设备选型时需重点核对斜槽出口下方的输送设备或溜管位置。由于整体外形包含侧向伸出的摆杆组件，布置时应在操作侧预留检修空间，保证翻板轴、轴承座和连杆能够拆卸维护。方形法兰孔位按常规配对法兰设计，安装时通过螺栓均匀压紧，并在结合面添加密封垫以控制粉尘外溢。

　　结构设计上没有采用复杂曲面，而是以板材折弯、焊接和机加工法兰为主，便于拆解成零件图后直接投产。内部翻板边缘与壳体之间保留合理间隙，既防止卡料，又能控制串料量；对于磨琢性较强的物料，还可在斜槽底板和翻板表面增加耐磨衬板。三维模型完整表达了壳体、法兰、转轴、摇臂及铰接点的相对位置，可直接用于干涉检查、安装占位校核和二次改型，例如调整分叉角度、更换驱动侧或放大进出口规格。
