音频功放芯片配套散热片结构设计

　　在音频功率放大设备的结构设计环节，功率器件的散热设计直接决定整机长期运行的可靠性。这套适配TDA2050、TDA2030、TDA2003系列音频功放芯片的散热组件，是针对中小功率音频放大场景开发的配套散热结构，整体外形尺寸控制在25毫米×36毫米×11毫米，刚好适配桌面功放、有源音箱、小型广播扩音模块这类对安装空间有严格限制的设备。

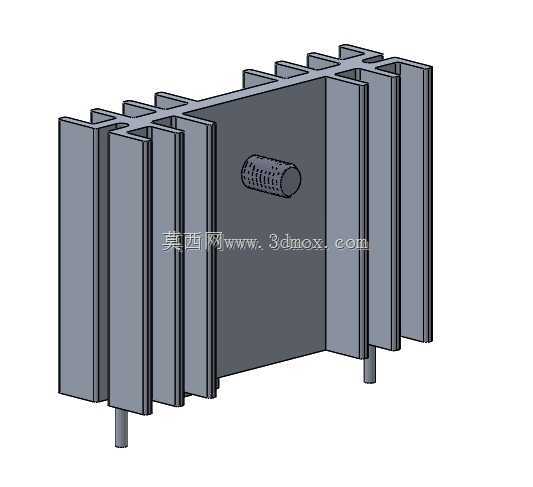

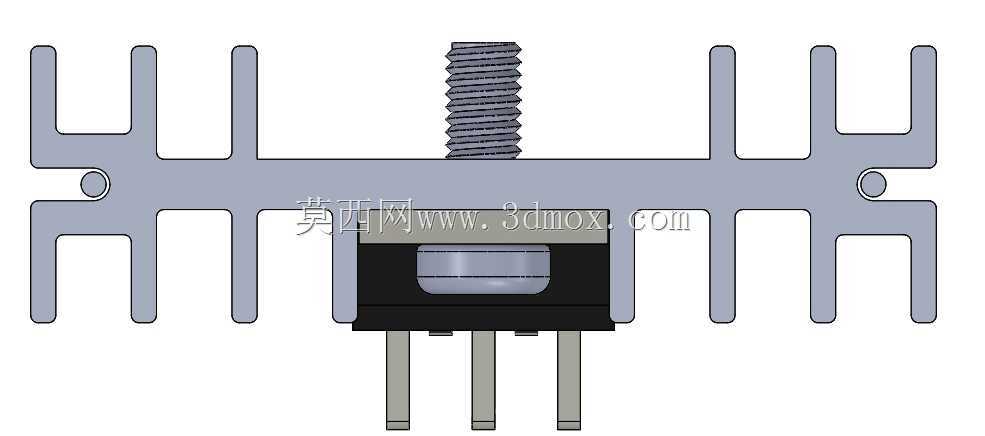

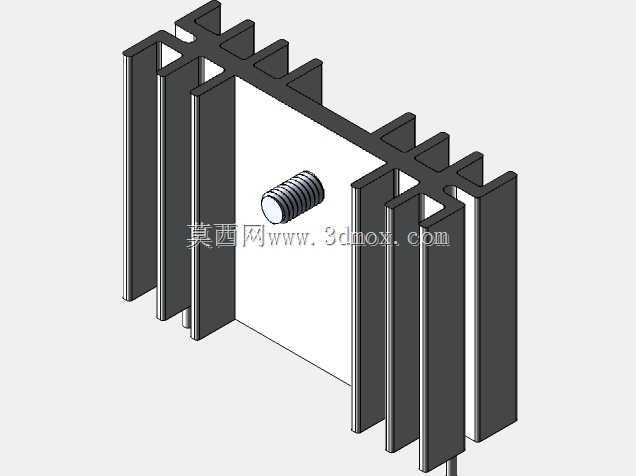

　　从实际装机的边界条件来看，这类TO-220封装的功放芯片在持续输出额定功率时，晶圆结温会快速攀升，若没有足够的散热面积带走耗散功率，很容易触发芯片内部的过热保护，甚至出现热击穿损坏。这套散热片采用多鳍片平行排布的结构，在有限的体积内尽可能拓展了与空气接触的换热面积，鳍片之间预留的均匀间隙可以保证自然对流场景下空气能够顺畅流通，即便没有加装强制风冷风扇，也能满足芯片在常规室温环境下持续工作的散热需求。

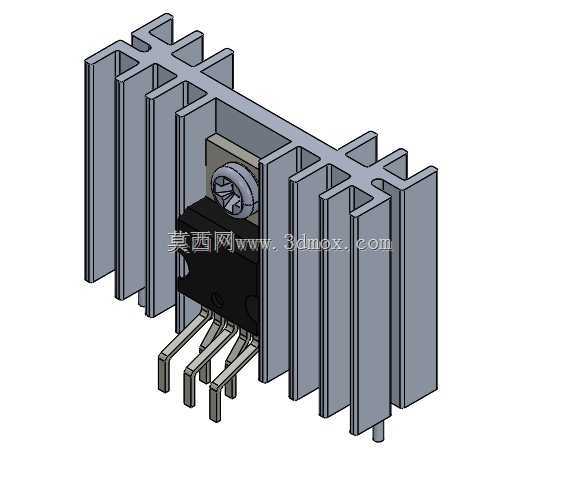

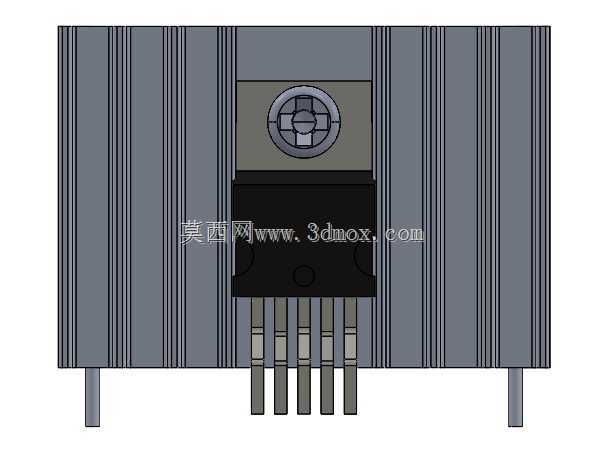

　　设计过程中首先要匹配芯片的安装定位，散热片基底预留的安装孔位与TO-220封装的固定孔完全对齐，装配时可以通过螺丝将芯片与散热片基底紧密压合，两者之间可以根据绝缘需求加装导热硅胶片或者矽胶布，既保证热量能够快速从芯片封装传导到散热片整体，也能避免不同引脚之间出现短路风险。鳍片的厚度与间距经过反复校核，既不会因为鳍片过薄导致加工过程中出现变形，也不会因为间距过小积攒灰尘、长期使用后堵塞风道影响散热效率。

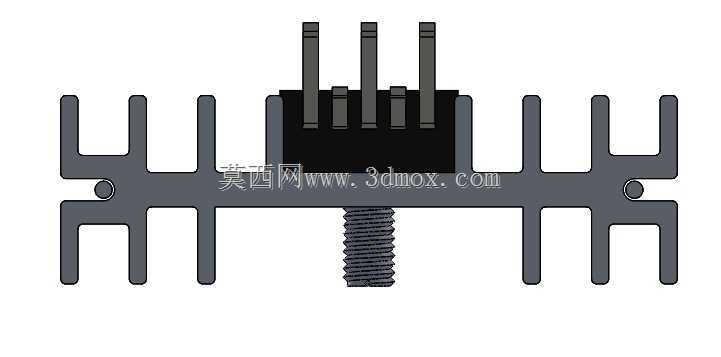

　　从应用场景延伸来看，这套散热结构不仅可以用于单声道功放芯片的散热，在多声道功放板的布局中，多片同规格散热片可以并排安装，统一的外形尺寸能够让PCB板上的元件排布更加规整，不会出现不同散热件高低错落干扰内部走线的问题。散热片的基底平面做了平整度控制，保证与芯片背面的接触面积最大化，减少接触热阻，避免因为接触面存在缝隙导致热量传导受阻。引脚部分的避让空间也做了充分预留，芯片装配完成后，引出引脚不会与散热片发生触碰，给焊盘焊接、后续检修都留出了足够的操作空间。

　　对于结构工程师而言，这类散热件的三维建模需要重点关注安装干涉问题：不仅要核对散热片自身与芯片的装配尺寸，还要提前模拟散热片装到PCB板之后，与周边电容、电阻、接线端子的距离，避免装机时出现元件碰撞。11毫米的整体高度也适配多数紧凑型功放外壳的内部净高，不需要额外在外壳上开孔避让，能够帮助设计人员快速完成整机的结构堆叠，减少反复改模调整的工作量。
