TO220封装直插器件铝制散热鳍片

　　这款散热鳍片针对TO-220封装直插功率器件设计，整体外廓控制在25mm×36mm×11mm，适配中小功率线性稳压器、晶闸管、功率MOS管等板载发热元件，常见于工控电源板、电机驱动模块、线性电源调理电路、小功率逆变单元等空间紧凑的PCB安装场景。

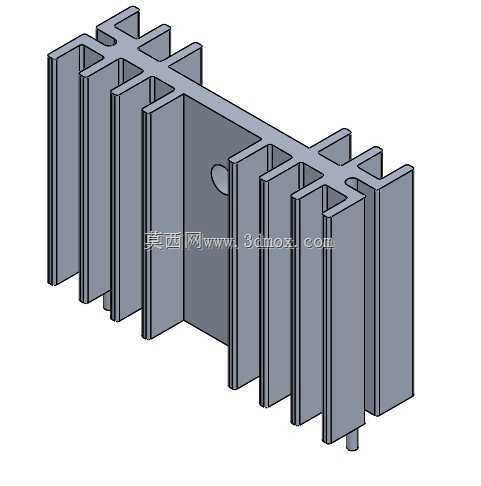

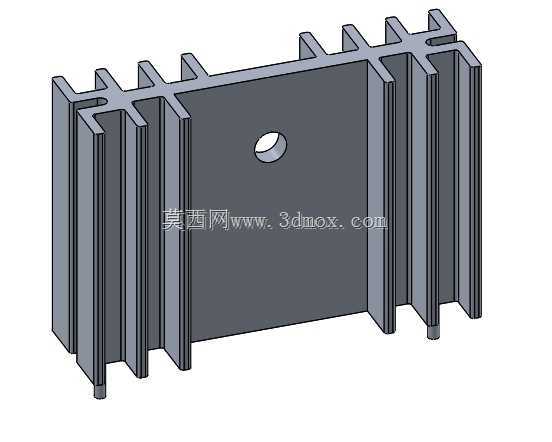

　　鳍片采用多肋平行排布结构，基底预留器件贴合平面，两枚定位销从基底向下伸出，可直接插入PCB对应定位孔，限制散热片在焊接与使用过程中的横向窜动；器件与基底接触面可通过导热硅脂、导热垫填充微观间隙，降低接触热阻，必要时可搭配螺钉穿过器件安装孔与鳍片基底锁附，保证长期振动工况下贴合压力不衰减。

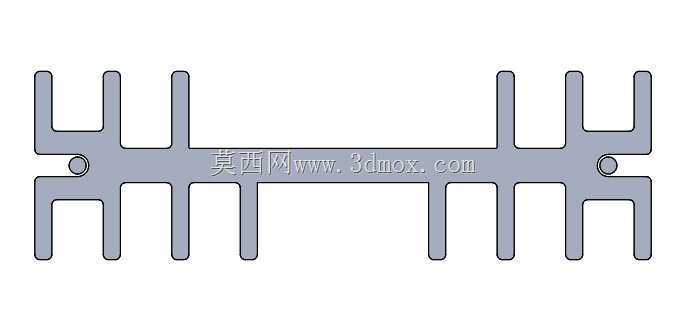

　　设计阶段优先平衡散热面积与成型工艺：平行直肋沿长度方向延伸，适配常规铝挤成型工艺，无需复杂二次切削即可获得连续散热表面；肋片间距兼顾自然对流通道与材料利用率，避免肋片过密导致气流阻滞，也防止肋片过疏造成有效换热面积不足。基底厚度经过权衡，既保证热量从器件贴合面快速扩散到全部肋根，又不会因基底过厚占用过多板上高度空间。

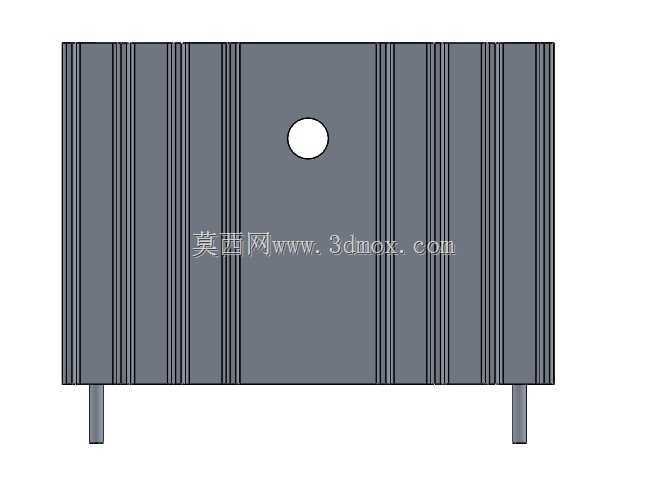

　　从安装边界看，鳍片总高度11mm，适合板卡上方净空有限的机箱内部；36mm长度方向覆盖TO-220器件塑封本体与引脚区域上方，不会干涉相邻常规间距元件；25mm宽度方向布置多枚肋片，在单器件安装位上扩展出远大于器件本体表面积的换热面。两枚定位销的位置与TO-220器件引脚保持安全距离，装配后不会压迫引脚焊点，也不会造成电气间隙不足。

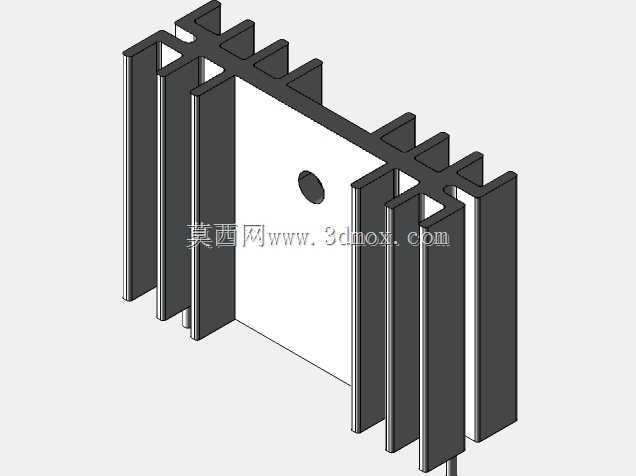

　　实际选型时，该散热片用于自然对流冷却场景，依靠肋片扩展表面把器件结温传导到表面，再通过周围空气对流散出；在风道明确的设备内，平行肋片走向若顺着风道方向布置，还可进一步提升对流换热效率。结构建模时完整还原了肋片倒角、基底让位、定位销柱等细节，可直接用于PCB堆叠干涉检查、整机热分布评估与装配工装验证，帮助设计人员在样机阶段确认散热件与周边电容、电阻、接线端子的空间关系，减少后期改版返工。
