PololuQTR-1A反射式红外循迹传感模块

项目分类:传感器 发布时间:2022-05-03 ID:613304
  • PololuQTR-1A反射式红外循迹传感模块
  • PololuQTR-1A反射式红外循迹传感模块

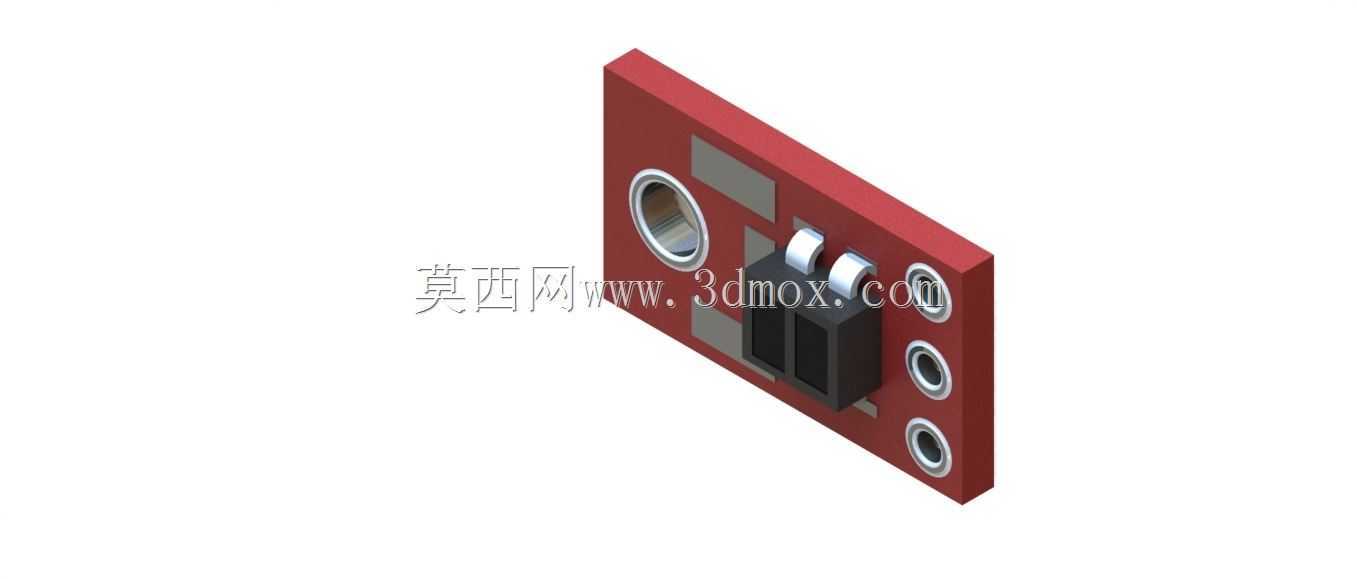

  该模块属于小型反射式红外检测单元,核心用途是识别近距离表面的反射率差异,在移动机器人、竞赛小车、简易分拣线和实验平台中常用于黑线循迹、边界识别、边沿定位或近距有无判断。其工作逻辑并不复杂:板载红外发射管向被测表面投光,接收管根据反射回来的光强变化输出相应信号,控制器据此判断下方是深色吸光区域还是浅色反光区域。实际调试时,检测距离、表面材质、环境光和安装角度都会影响阈值,因此结构布置阶段就要把传感器离地高度、倾角以及相邻传感器间距确定下来,避免后期软件补偿过多。

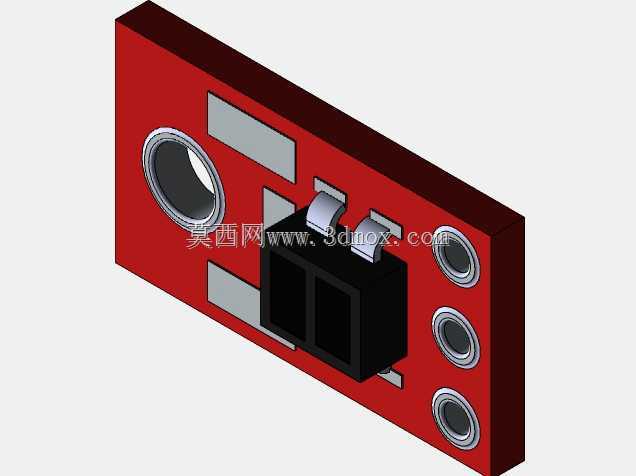

  从三维结构看,模块采用狭长矩形PCB作为承载主体,元器件集中布置在同一面,便于在小车底盘或设备支架上贴装。板上设置了安装孔,可直接通过铜柱、螺钉或隔柱固定;孔位边界决定了它在装配体中的占用范围,设计支架时不能只看板体轮廓,还要给焊点、引脚和外接连接器留出操作空间。红外收发器件位于板端,朝向检测面,外侧的金属环用于接线或固定相关附件,周边电容、电阻等贴片元件围绕信号链路排布,整体走线短、结构紧凑,适合空间受限的嵌入式安装场景。

  建模时需要重点还原三类几何关系:第一是PCB板厚、孔位中心距和器件高度,这些直接影响干涉检查;第二是红外收发窗口相对于安装面的朝向与突出量,它决定了有效检测区域;第三是接插件或焊盘位置,关系到线束走向和维护拆装。若把该模块放入整机模型,应先按实际检测高度建立参考基准,再校核模块底面与被测平面之间的间隙。间隙过小容易擦伤板面或受表面起伏影响,间隙过大则会降低黑白边界的分辨能力。对于多传感器阵列布置,还要结合单个模块的视场范围确定间距,避免相邻通道串扰。

  在设备选型层面,这类模块更适合低成本、短距离、开关量或模拟量反射检测,不适合远距离测距或强光干扰严重的场合。结构工程师在集成时,除了完成孔位和限位设计,还应考虑遮光、防误碰和线缆固定:必要时在传感器两侧增加挡光肋,减少环境红外光直射;线束从板边平顺引出,避免运动中拉扯焊点;安装支架尽量可调,方便现场标定最佳高度。三维模型若用于装配验证,应保留器件真实包络,而不是仅用简化方块代替,这样才能在底盘密集布置时提前发现接插件、紧固件与壳体之间的冲突。
