9mm直插式驻极体声电转换元件

　　该元件为直插封装的驻极体声电转换器件，核心功能是将空间内的声压振动转化为对应电信号，是各类音频采集链路的前端输入部件。日常选型中，这类元件常出现在小型语音录放设备、环境声监测终端、消费类数码产品、车载语音拾取模块、简易对讲装置里，部分低成本的工业声控触发单元也会选用同规格器件作为信号输入端。

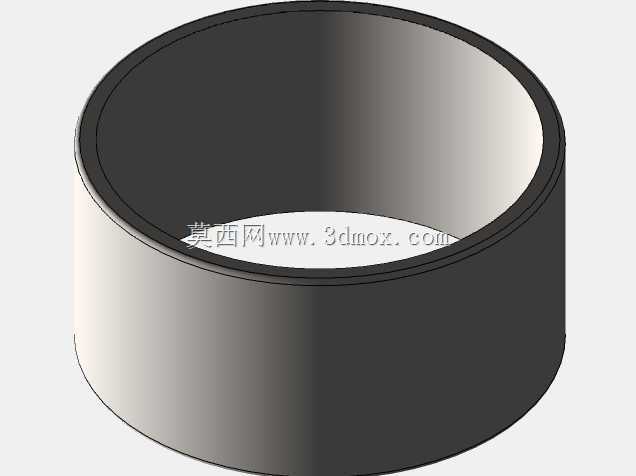

　　从结构设计逻辑来看，该器件采用圆柱金属外壳作为屏蔽与承托结构，外壳内部集成驻极体振动膜、阻抗转换场效应管及配套偏置电路，底部引出两根直插引脚，分别对应信号输出与接地端。金属外壳的作用一方面是隔绝外界电磁杂波对内部高阻抗信号回路的干扰，避免采集到的音频出现工频底噪；另一方面为内部膜片提供稳定的安装基准，保证声压作用在膜片上时受力均匀，不会因外壳形变导致频响曲线偏移。设计建模时，圆柱外壳的壁厚需要控制在合理区间，既要保证引脚焊接时外壳不会因受热发生形变，又要避免壁厚过大挤占内部声学腔的空间，影响低频段的声信号拾取灵敏度。

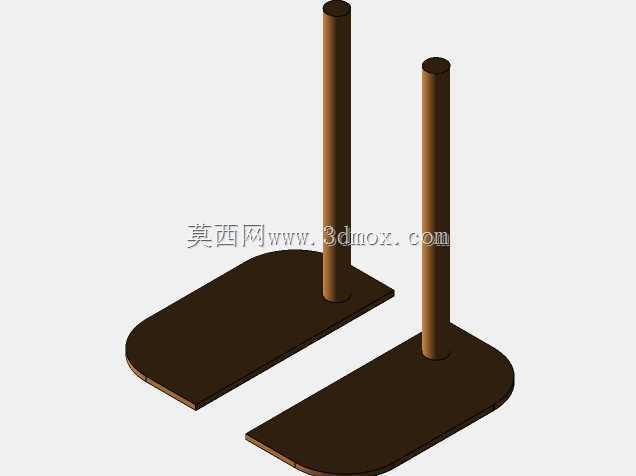

　　尺寸层面，该元件圆柱主体直径为9mm，主体高度为4.4mm，属于行业内通用的9040封装规格。两根引脚沿圆柱底面中轴线对称分布，引脚直径与伸出长度适配常规PCB板的通孔焊盘设计，安装时可直接插入PCB对应孔位完成波峰焊或手工焊接，不需要额外定制贴片载板。布局PCB时，需要在元件本体投影区域预留完整的安装空间，元件顶面与设备外壳的拾音孔之间要保留合适的声学通道，通道内壁尽量做光滑处理，避免声信号在通道内形成反射驻波，影响拾取音质。同时该元件的安装位置要远离板上的功率发热元件，防止长期高温环境加速内部驻极体材料的电荷流失，导致灵敏度逐年衰减；也要避开变压器、高频开关电路等强电磁干扰源，进一步降低输出信号的底噪水平。

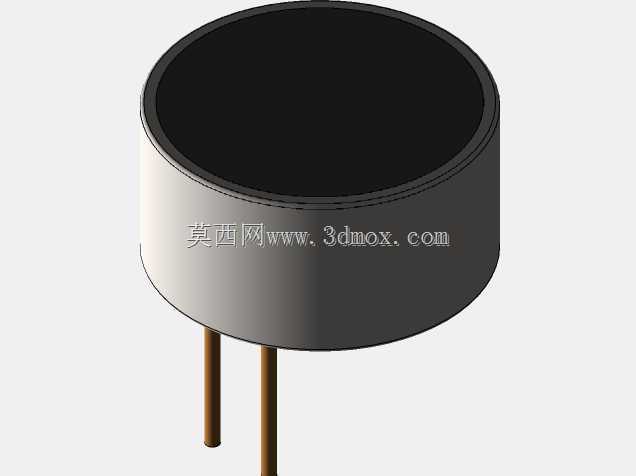

　　建模过程中，圆柱外壳与底部引脚的同轴度需要重点管控，若引脚偏斜会导致插装时无法顺利穿过PCB孔位，批量生产时会增加人工修正的工时成本。外壳顶面的拾音区域为平整的黑色防尘结构，建模时保留该区域的完整平面特征，不需要额外做开孔纹理，实际生产中该层面料本身具备透声能力，同时可以阻挡外界灰尘进入内部腔室，避免灰尘附着在振动膜上造成膜片配重不均，产生破音或灵敏度下降的问题。这类元件的结构看似简单，但内部声学腔的容积、膜片的张紧程度、场效应管的偏置电压匹配度，都会直接影响最终的频响范围与信噪比，三维建模阶段精准还原外形安装尺寸，就能为后续PCB布局、设备外壳拾音孔的位置设计提供准确的干涉校验依据，避免试产阶段出现元件与外壳干涉、拾音通道对齐偏差等装配问题。
