食品级链板输送分拣线体结构设计

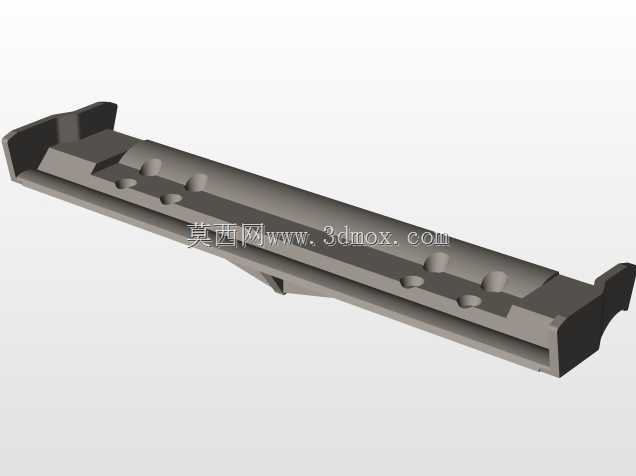

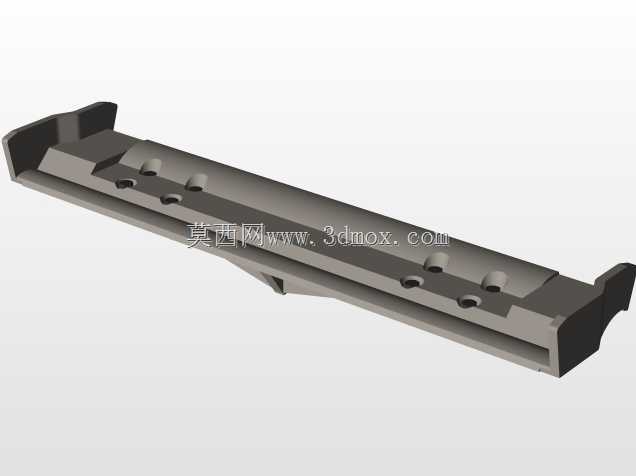

　　该线体主要面向食品加工后段的连续输送、分级整理与工位衔接场景，常见于烘焙、休闲食品、调理食品及包装联线中。设备以长条形链板作为承载面，能够在较长距离内稳定承托盒装、袋装或托盘类物料，并将其从包装工位输送至检重、金属检测、装箱或码垛区域。链板表面采用平整连续结构，可减少物料在输送过程中的卡滞与翻倒，板间啮合间隙控制在较小范围内，便于清理散落碎屑，满足食品车间日常卫生维护要求。

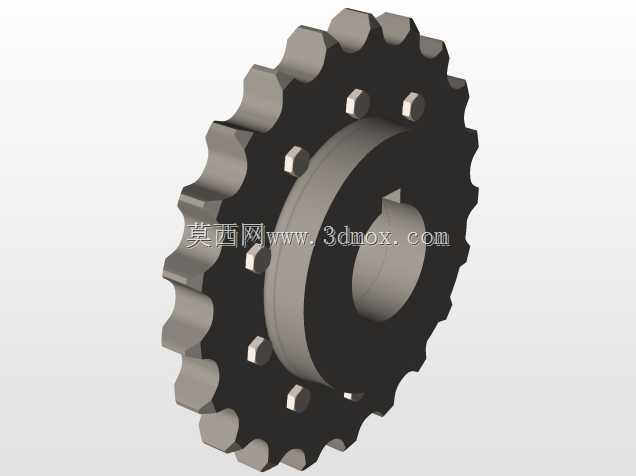

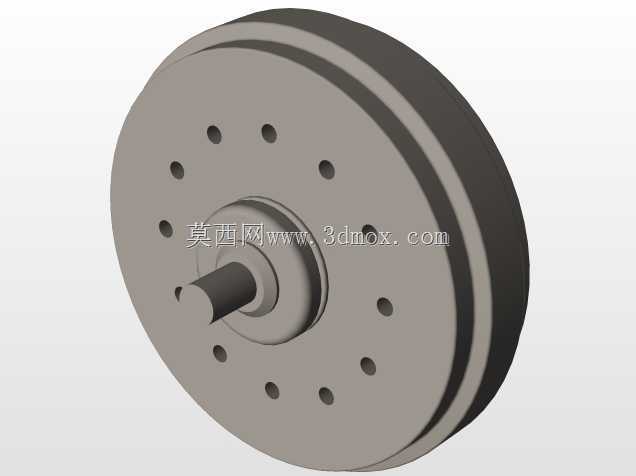

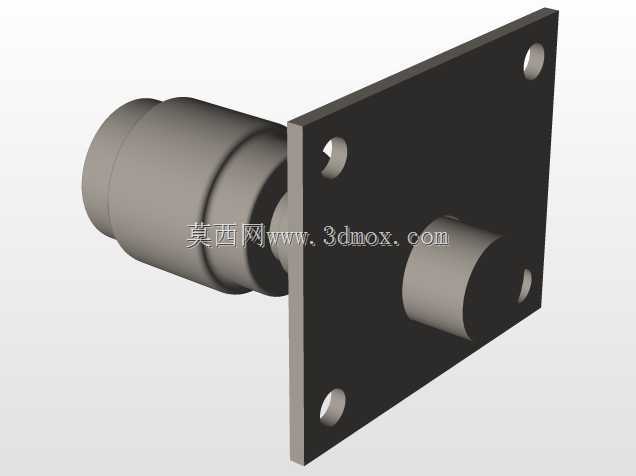

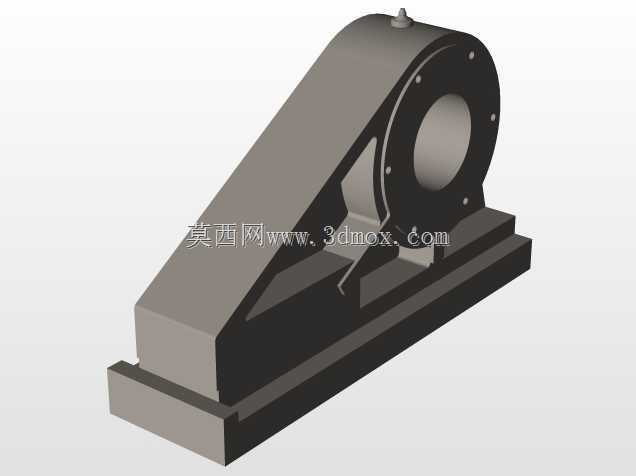

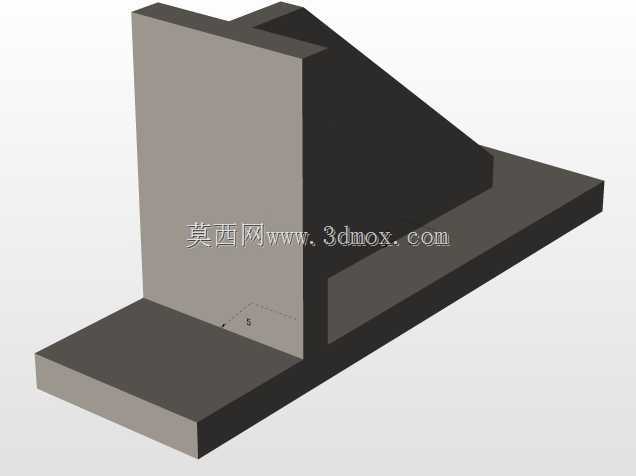

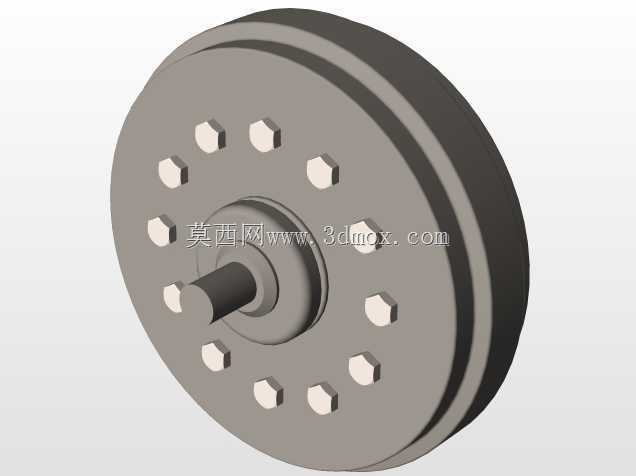

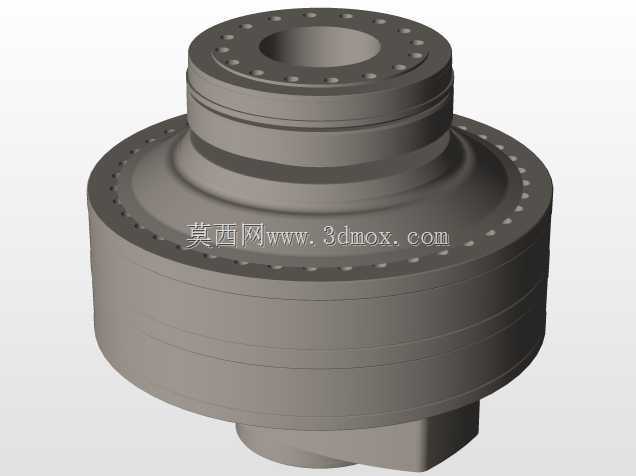

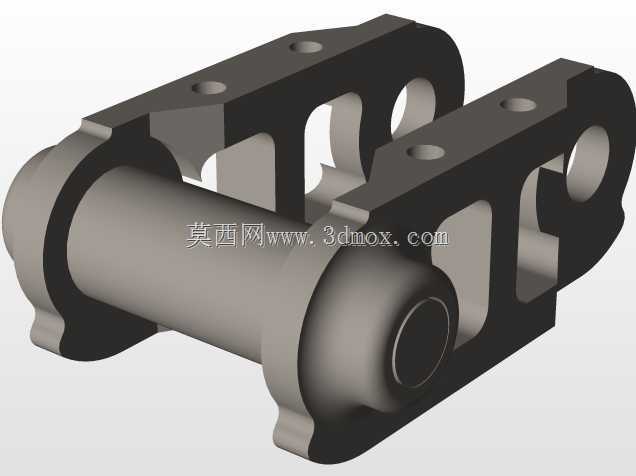

　　从结构组成看，线体包含驱动端、张紧端、承载链板、侧板机架、支撑腿及底部接液或集屑区域。驱动端布置于一侧，通过电机减速机带动链轮转动，链轮与链板销轴啮合，将扭矩均匀传递至整条输送面。张紧端设置可调机构，用于补偿链板磨损后产生的伸长，保证啮合平稳，避免跳齿。机架两侧采用纵向梁与侧板组合形式，既约束链板运行轨迹，又为护边、导向条、检测元件支架等附件提供安装基础。

　　设计时需要先确定有效输送宽度与线体总长，再根据物料单重、排布密度和节拍计算总载荷，据此选择链板节距、链轮齿数及驱动功率。承载面高度通常结合前后设备接口高度确定，支撑腿可设置地脚盘或可调支脚，用于补偿地面不平并控制水平度。若线体用于人工分拣，还需在操作侧预留足够腿部空间，并控制链板运行速度在舒适范围内；若与自动包装机联机，则应保证启停响应稳定，减少物料堆积。

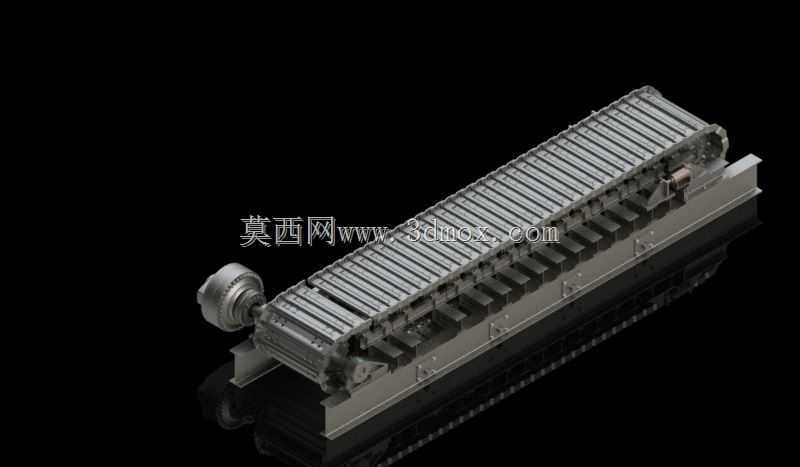

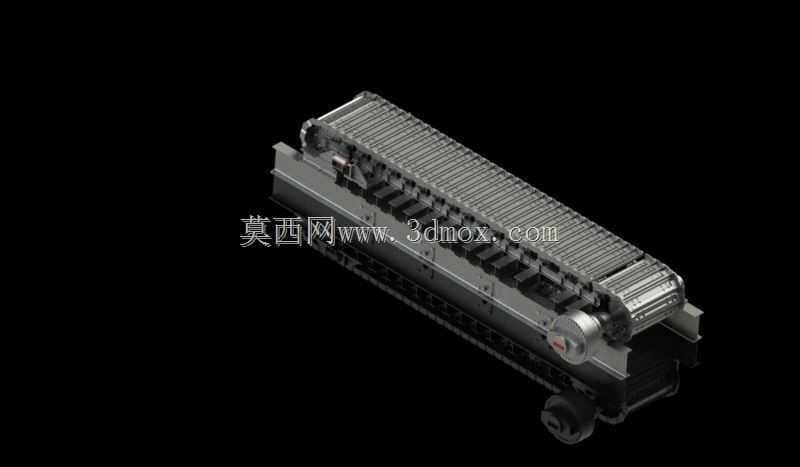

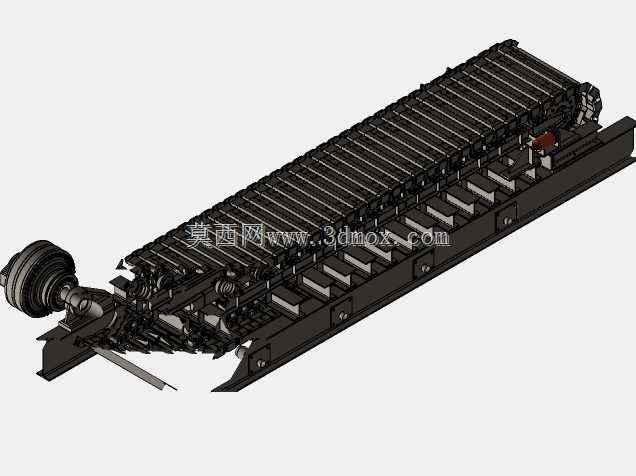

　　该模型对传动区域、链板排列和机架边界进行了完整表达，可用于检查驱动包络、张紧行程、支腿跨距以及与周边护栏、料槽、检测装置的干涉关系。端部回转半径决定了最小布置空间，侧板外宽与支腿外宽构成安装边界，底部横梁位置则影响管线桥架和清洁空间。在实际选型中，还需结合厂房布局确认进料方向、出料高度、地脚固定方式及维护侧空间，使线体既能满足产能节拍，也便于拆装、清洗和易损件更换。
