建筑用压型波纹钢桥面承重板

　　该压型波纹钢桥面构件主要面向多高层钢结构建筑、工业厂房及市政栈桥中的组合楼面体系，作为现浇混凝土板的永久性底模与受力协同部件使用。在实际工程中，它替代了传统木模板或散支散拆钢模板，铺设后可直接作为施工操作平台，承受钢筋绑扎、人员走动及混凝土浇筑阶段的临时荷载，待混凝土达到设计强度后，波纹肋与混凝土形成机械咬合，共同承担楼面的正弯矩作用。

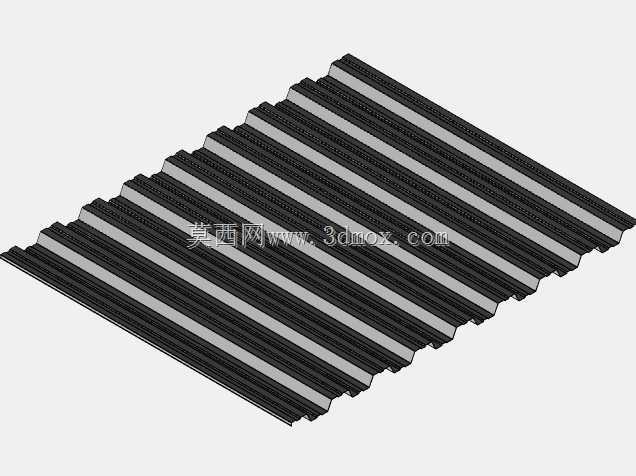

　　从结构功能上看，板面沿长度方向连续辊压出梯形波纹肋，肋高与板厚根据跨度和荷载等级匹配。波纹构造显著提高了截面惯性矩，使薄板在不增加过多用钢量的前提下获得较大的抗弯刚度；肋间平板区域与混凝土接触，压型肋嵌入混凝土内部，既传递纵向水平剪力，又限制板件相对滑移。构件端部通常支承在钢梁上翼缘，通过栓钉穿透板件与钢梁焊接，形成完整的钢-混凝土组合楼盖体系。

　　设计思路围绕施工阶段与使用阶段两阶段验算展开。建模时需准确还原波纹的波距、波高、折弯圆角及板厚，这些几何特征直接决定截面特性。波纹方向应沿板跨短向布置，以最大化发挥肋条的抗弯作用；板的长宽边界需结合钢梁网格划分，搭接边、公母肋扣合构造以及端部封口板均应在模型中体现，避免现场铺设出现缝隙或漏浆。板面预留的管线穿越位置、洞口加强边也要同步建模，保证与机电专业的协同。

　　安装边界方面，构件搁置长度、板端与钢梁翼缘的贴合面、相邻板肋的扣合间隙都有明确控制要求。支撑构件未达到固定条件前，不得集中堆放材料；混凝土浇筑方向宜沿波纹肋方向推进，以减小单侧侧压力对未固定板件的影响。三维建模中对波纹重复单元采用参数化阵列，可快速调整波距与板宽，同时保留折弯处的中性层偏移，使展开下料长度更接近实际工艺。该类构件的细节还原直接影响工程量统计、栓钉布置及现场拼装精度，是组合楼盖建模中不可忽略的基础部分。
