工业超滤水处理系统成套装置

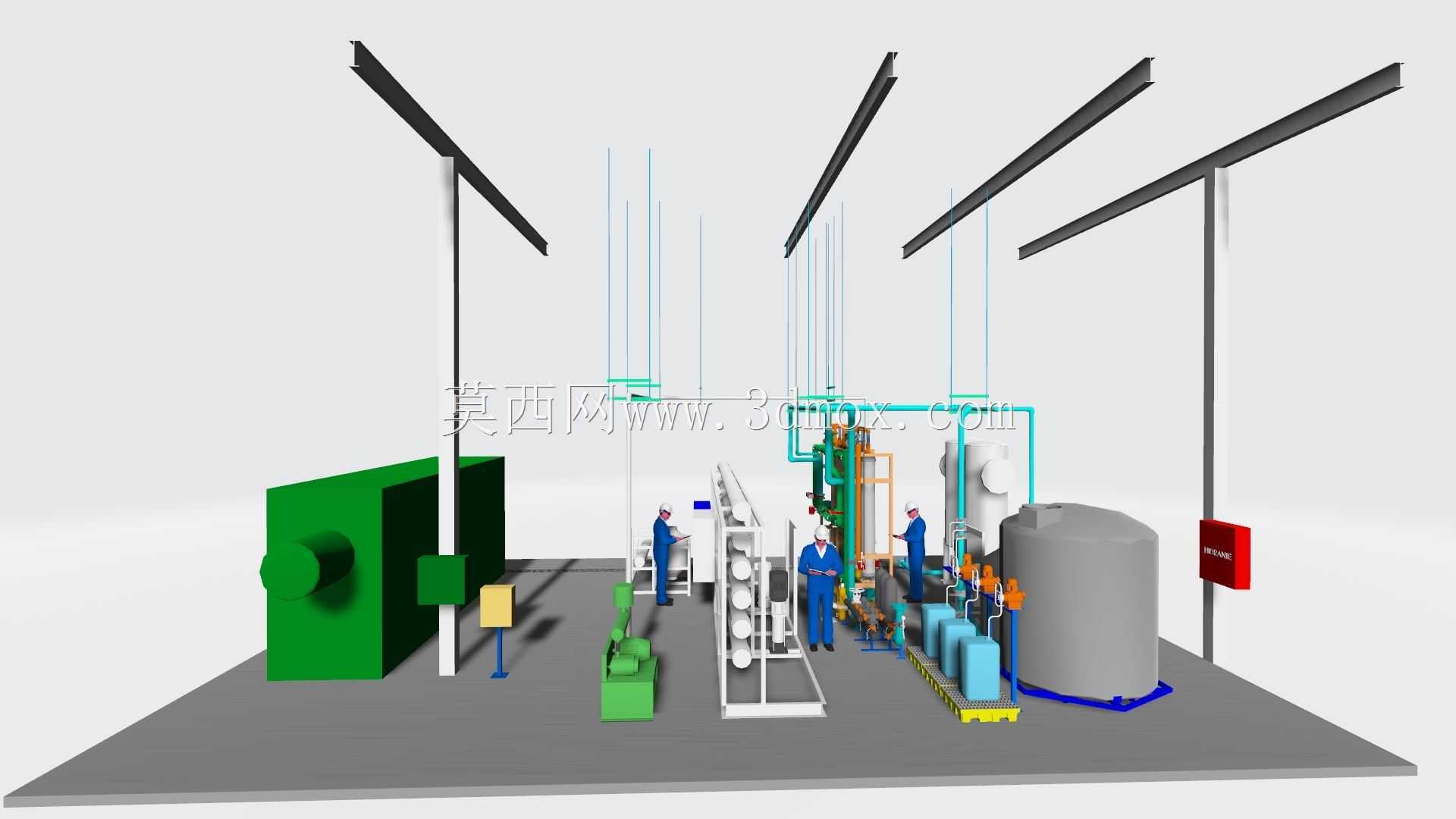

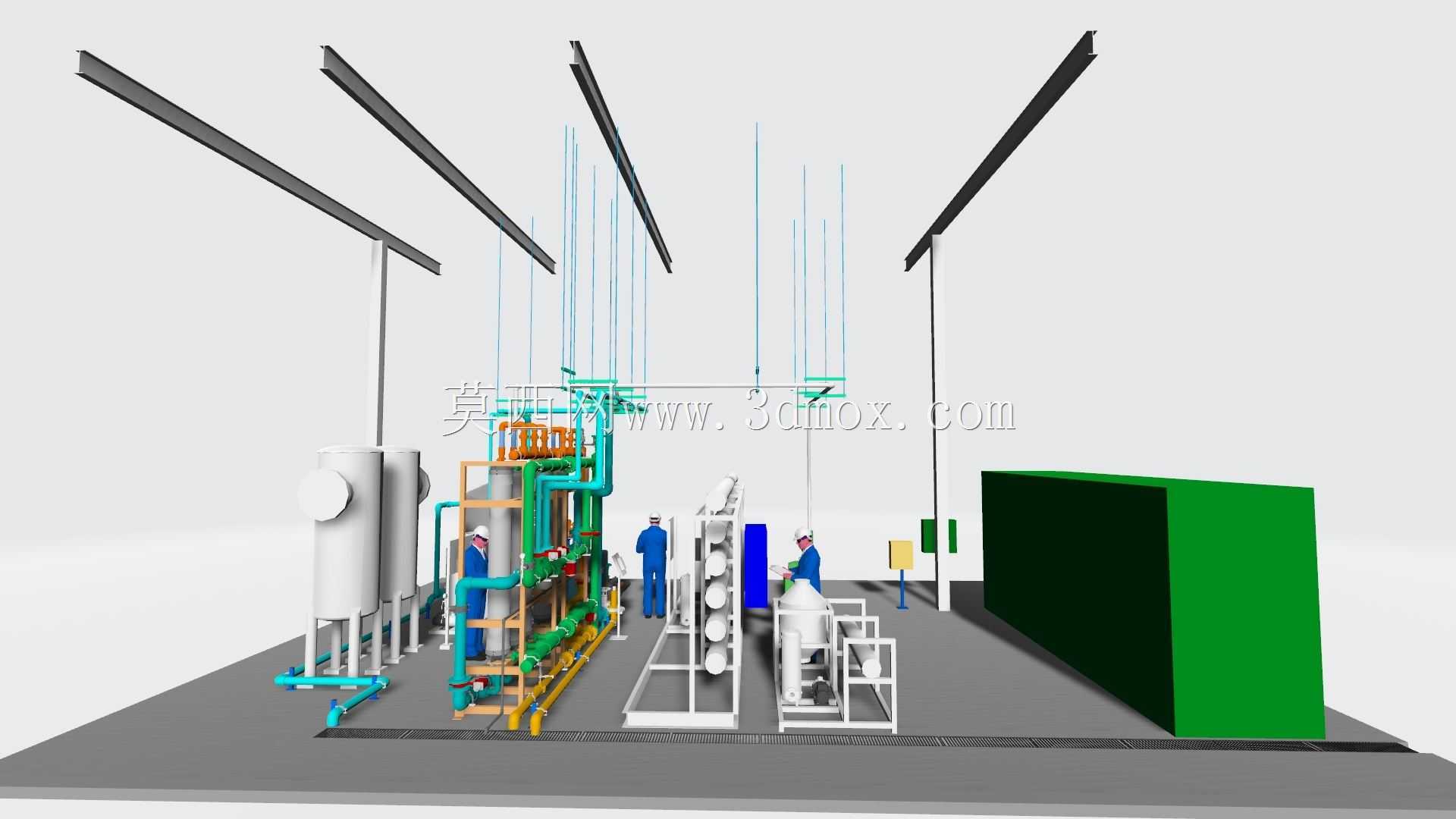

　　该套装置面向工业给水净化、中水回用及工艺废水深度处理场景，核心作用是通过超滤膜的筛分作用截留水中悬浮物、胶体、细菌及大分子有机物，为后续反渗透或生产用水提供稳定进水。现场布置采用分区思路：左侧为原水提升与预处理段，中部为膜架及阀组操作区，右侧布置产水、反洗或药剂投加相关罐体，使流体路径短、操作面集中，便于巡检和维护。膜组件按列竖直安装在框架上，上方预留吊装与抽换空间，下方设置管路汇集区；框架采用型钢焊接或螺栓连接，立柱与横梁承担膜柱、阀门和管道荷载，底座与地面接触处需校核水平度并预留固定孔位。罐体区包含立式储槽及配套泵组，罐体周围留出通道，满足阀门操作、仪表读数和检修拆卸需求。管道按介质流向分层布置，超滤产水、浓水、

　　反洗水和加药管线分别标识，弯头与支撑位置避开膜壳拆装方向；泵进出口设置软接、阀门和仪表接口，以降低振动传递并便于压力监测。装置顶部可见照明或管线桥架，说明模型考虑了厂房内操作环境；红色控制箱位于侧边，用于现场启停、状态指示或与上位系统联锁。设计时需重点控制安装边界：膜架高度受厂房净高和膜元件抽出长度限制，设备与墙体之间应保留通行及检修距离，底座荷载需结合满水重量、管道充水重量和动载荷核算。对于撬装化布置，还要确认运输尺寸、吊装点强度以及现场接管方位。整体结构强调功能性优先，管路排布紧凑但不牺牲可达性，阀门手柄朝向操作侧，仪表安装在可视高度，过滤器、流量计和取样点按工艺要求串联。三维建模时可将膜柱、罐体、泵、阀、框架和管线分组件装配，便于在选型阶段调整膜列数量、罐体容积和管廊宽度，也利于后续生成布置图、管口方位图和材料清单。
