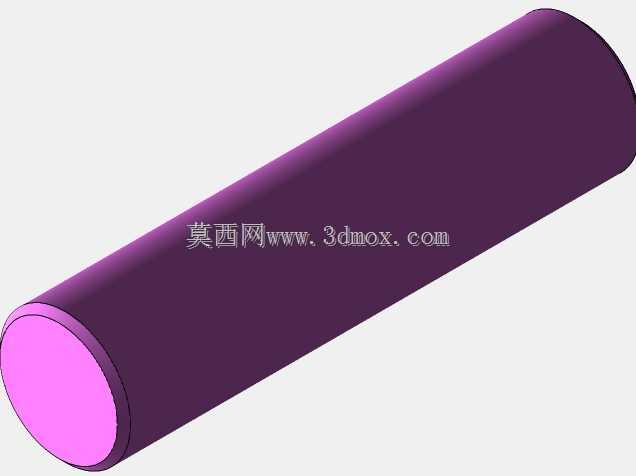

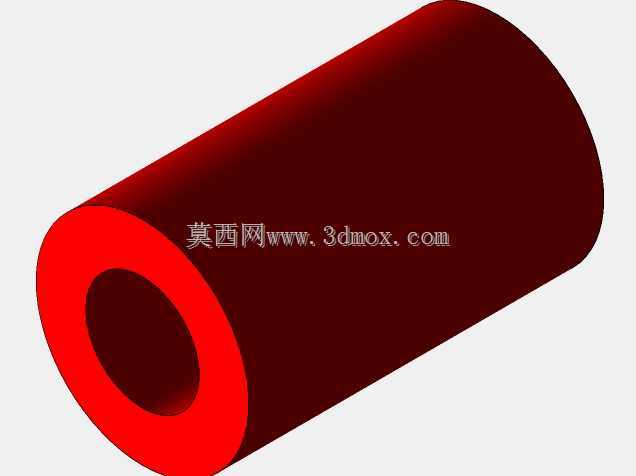

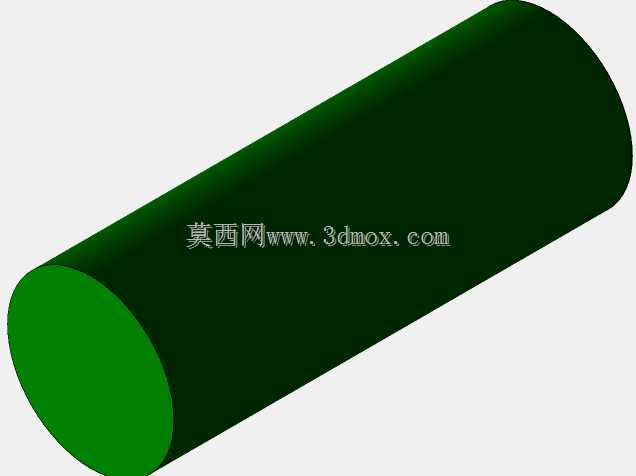

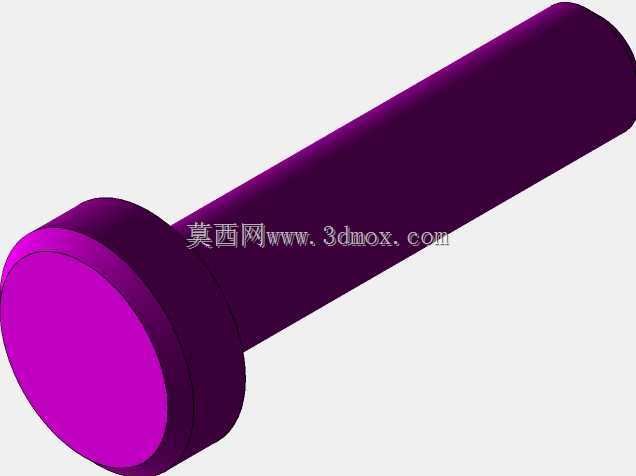

圆柱类传感元件结构三维设计模型

　　该圆柱型结构件主要面向工业现场传感检测类场景的结构适配需求，常见于自动化产线的位置检测、物料到位触发、转速信号采集等工位，作为传感元件的承载外壳与安装基准使用，可适配多数接触式、非接触式圆柱型传感元件的内置安装需求。从设计思路来看，整体采用等径圆柱构型，优先考虑狭小安装空间内的布局适配性，圆柱外圆面做统一公差控制，可直接适配标准规格的安装夹块、螺纹固定座，无需额外做安装面的二次加工。端面采用平整封盖结构，预留传感探头的伸出或感应窗口位置，内部腔体做等径设计，可容纳常规尺寸的传感电路板、感应线圈与接线端子，腔体边缘做倒角处理，避免内置元件装配时出现刮线、卡滞问题。从安装边界来看，整体长径比控制在适配多数工业安装位的区间，

　　外圆直径匹配常用的M18、M30规格传感安装座的夹持范围，安装时可通过侧面顶丝、端部法兰或者外螺纹套完成固定，轴向可根据实际检测距离需求在夹持座内做微调，调整行程覆盖常规工位的检测距离冗余需求。结构强度方面，壳体壁厚做均匀化设计，既可以满足工业现场的抗磕碰、抗振动要求，也不会因为壁厚过大挤占内部元件的布置空间，外表面做哑光处理，避免现场光照反射对光学类传感元件的检测精度造成干扰。在实际应用中，这类圆柱结构的传感部件可直接安装在输送线侧方、机床运动部件旁、机械手关节位置，完成工件到位检测、运动行程限位、转速脉冲采集等功能，结构本身的对称构型可以降低安装时的方向校准难度，无需做复杂的角度对位，

　　只要保证端面感应区域正对被检测对象即可完成调试。设计时还考虑了接线端的走线空间，在圆柱尾部预留标准的线缆出线孔，可适配常规的航空插头或者直接出线的接线方式，出线孔位置做密封槽预留，可加装密封圈满足一般工业场景的防尘防泼溅需求，适配多数车间的常规工况使用。
