本田摩托车换挡后制动踏杆结构

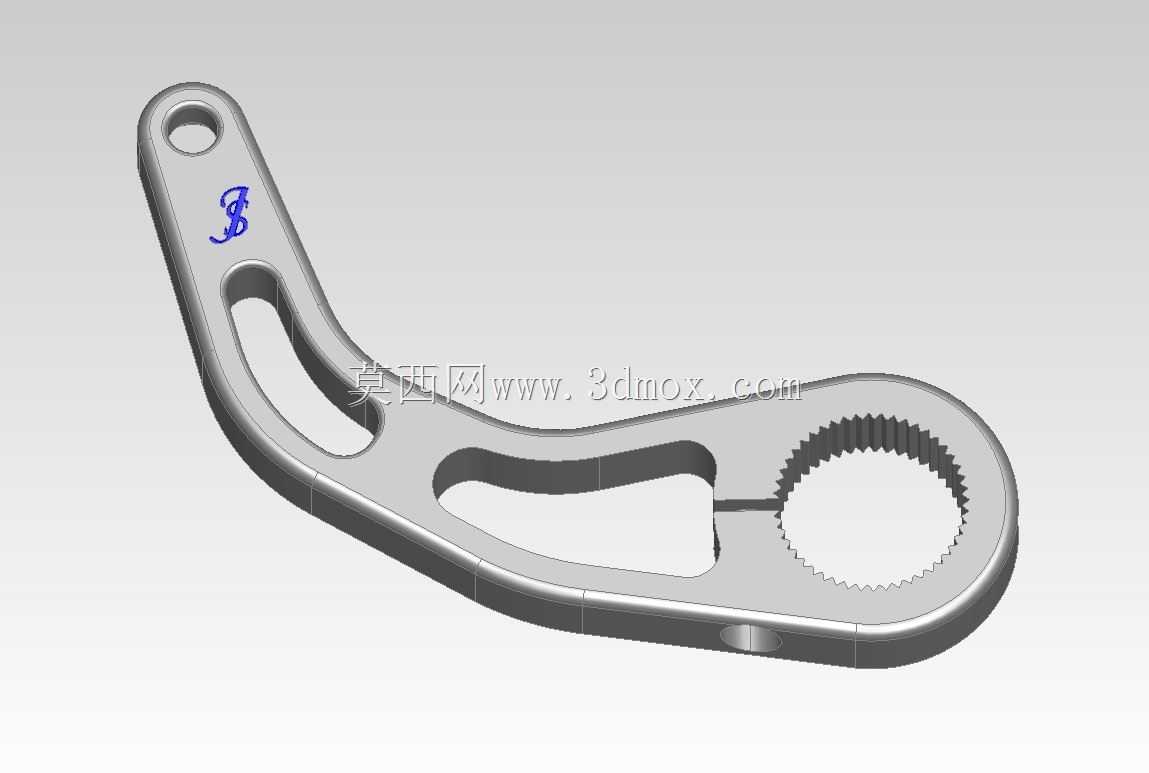

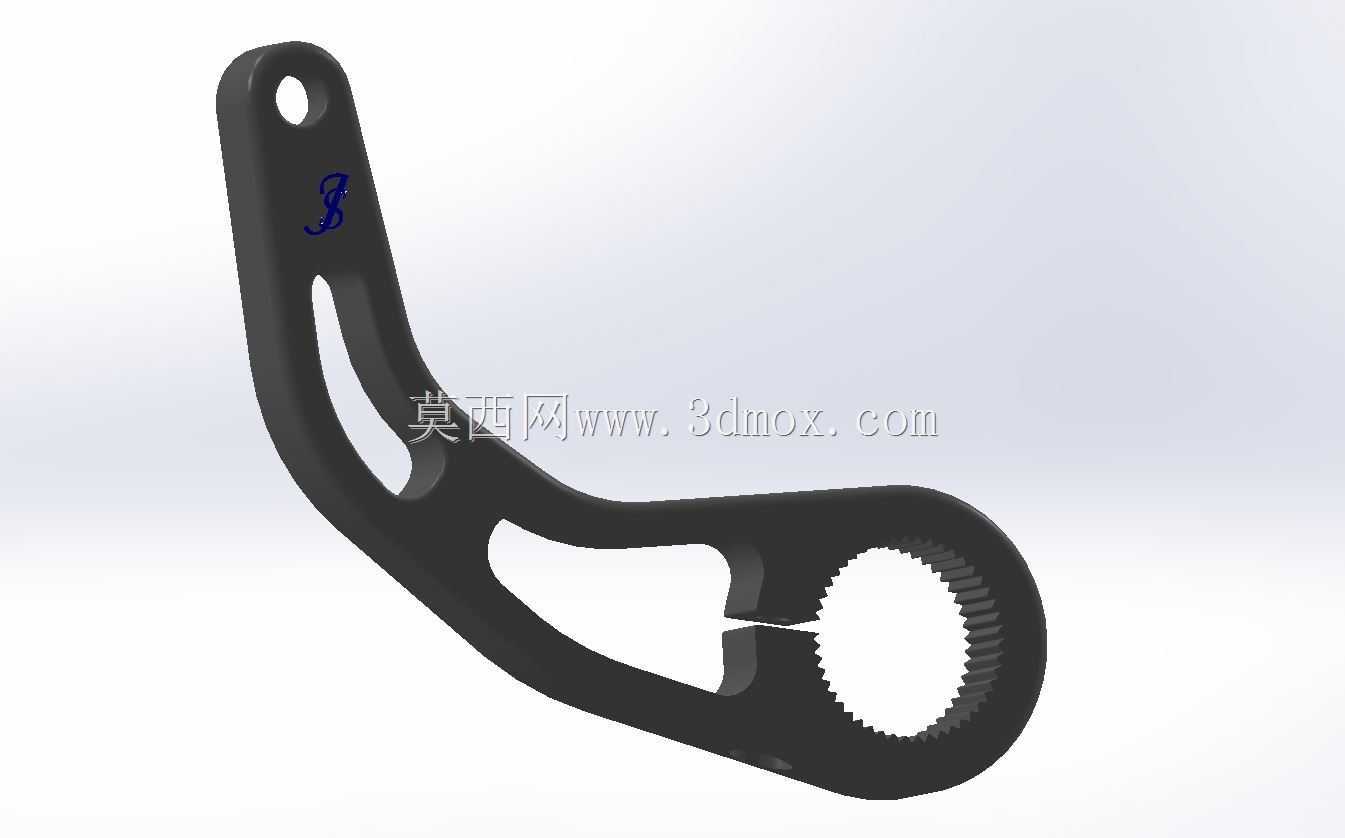

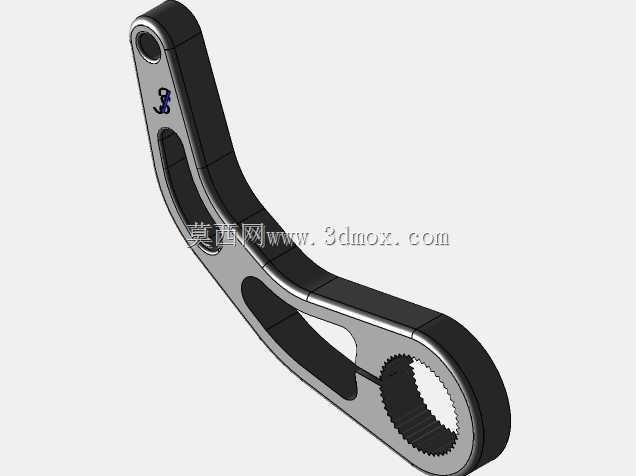

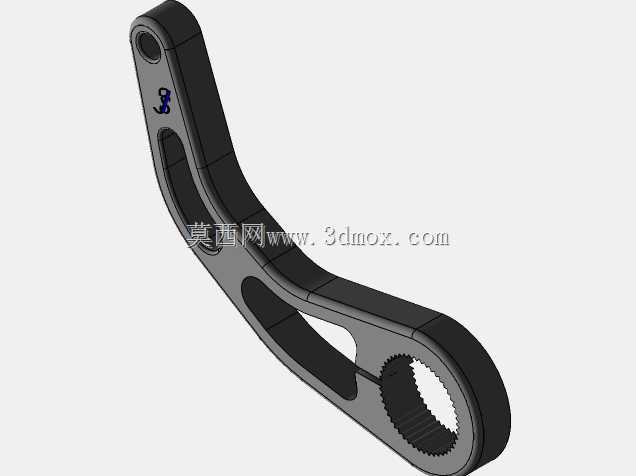

　　该零件为大排量巡航摩托车变速操纵机构中的后置换挡踏杆，多用于本田VTX1800这类V型双缸巡航车型的脚控换挡回路，安装在发动机左侧输出轴附近，通过花键端与换挡轴刚性连接，把驾驶员脚部的摆动力矩转化为换挡轴的角位移，进而驱动变速箱内部的拨叉完成挡位切换。零件一端设计为内花键套孔，孔内齿形与换挡轴外花键完全匹配，能够在大扭矩输入下避免周向打滑，保证挡位切换的精准度；另一端为带安装孔的长臂结构，可外接脚踏胶套或加长连杆，适应不同骑行姿势下的脚部操作位置。整体采用弯臂式异形轮廓，并非简单直杆，这是因为实车布置中需要避让发动机缸体散热片、车架钢管、排气前段以及侧盖覆盖件，轮廓走向完全跟随周边零部件的安装边界生成，

　　在有限的车身侧向空间内同时满足操纵行程和结构强度要求。臂身开设了两处异形减重孔，在不显著削弱截面抗弯模量的前提下去除低应力区域材料，降低零件自身转动惯量，让脚部换挡动作更跟脚，同时也形成了辨识度较高的镂空外观。臂身上部的小圆孔用于装配限位销或复位弹簧挂钩，可在换挡动作完成后配合回位弹簧带动踏杆回到中位，避免卡滞。零件表面做了圆滑过渡和倒角处理，既减少应力集中，也能避免骑行中剐蹭裤腿或车体。从安装边界看，花键孔的轴向定位面、臂身弯曲高度以及外端安装孔的相对位置，都直接决定脚踏的实际高度和前后位置，建模时需要同步核对换挡轴转角范围、脚踏离地间隙以及车辆最大倾斜角，防止压弯时踏杆先触地引发危险。结构设计上，该件承受周期性踩踏冲击，

　　截面在花键根部和弯臂转折处适当加厚，过渡区域采用大圆角分散应力，兼顾铸造或锻造工艺的成型可行性。这类零件在机车改装、售后维修以及整车操纵系统逆向开发中较为常见，建模时不仅要还原外观曲面，更要准确表达花键参数、孔位同轴关系和装配基准面，才能直接用于干涉检查、工程出图以及后续的数控加工或样件试制。
