本田VTX摩托车换挡操纵曲柄连杆

　　该零件属于摩托车脚踏操纵系统中的传力构件，对应大排量巡航车换挡连杆或后制动踏板臂一类的安装位置，核心作用是把骑手脚部施加的摆动扭矩传递到换挡轴或制动拉杆上。零件一端设计为内花键孔，用于与换挡轴形成周向固定，孔内齿形需与轴端花键精确配合，保证踩踏时无间隙、不松旷；另一端为小圆孔，用于连接拉杆、销轴或踏板胶套，通过螺栓锁紧后完成运动传递。

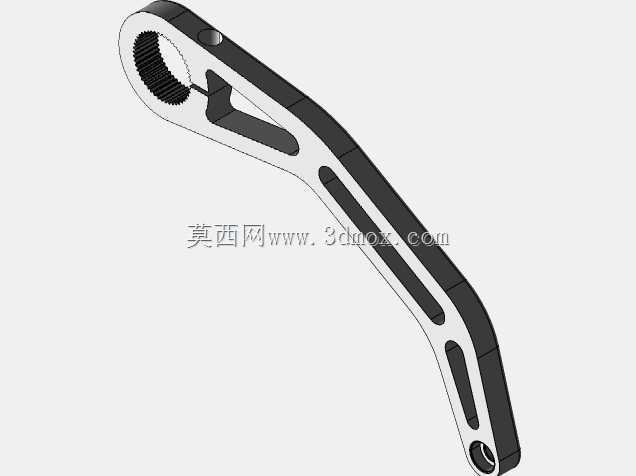

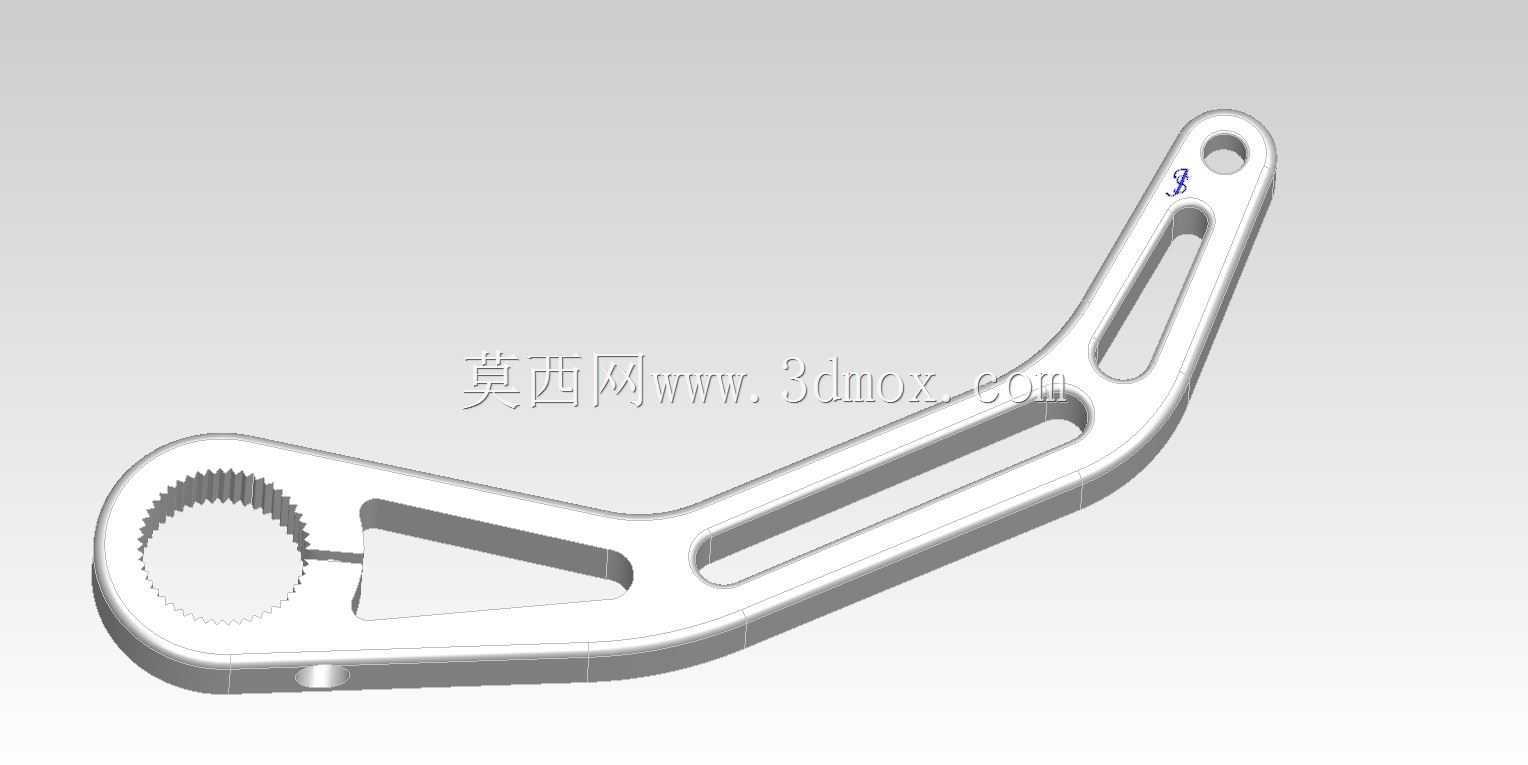

　　从结构布局看，整体采用弯臂式构型，力臂长度经过取舍，既要给骑手提供合适的杠杆比，又要避开发动机壳体、排气管、车架边梁等周边边界。臂身并非等厚实心板，而是沿受力方向开设长条形减重槽，在中部保留三角形加强区域，使弯矩较大的截面维持足够抗弯刚度，低应力区则去除材料以降低非簧载质量。这种处理在摩托车操纵件中很常见：零件随发动机或后悬架附近运动，过重会影响脚感，过薄又会在频繁换挡时产生弹性变形甚至疲劳裂纹。

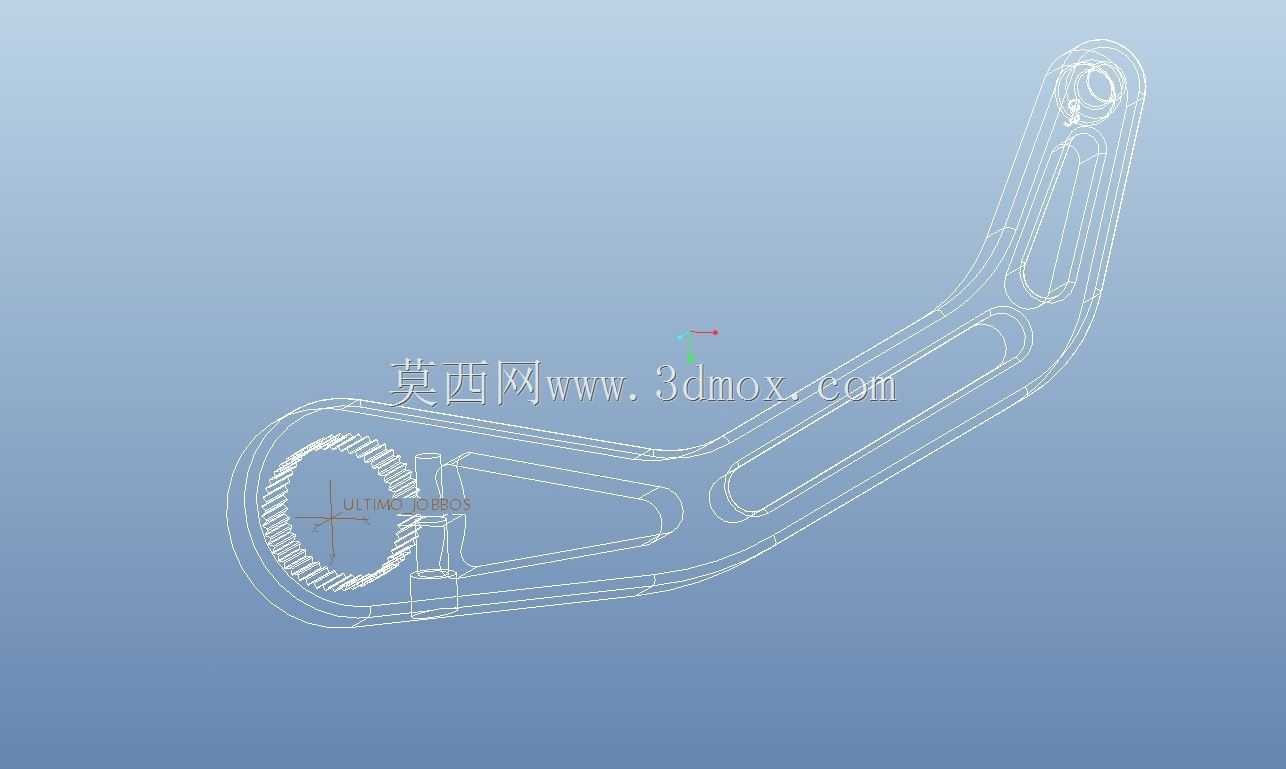

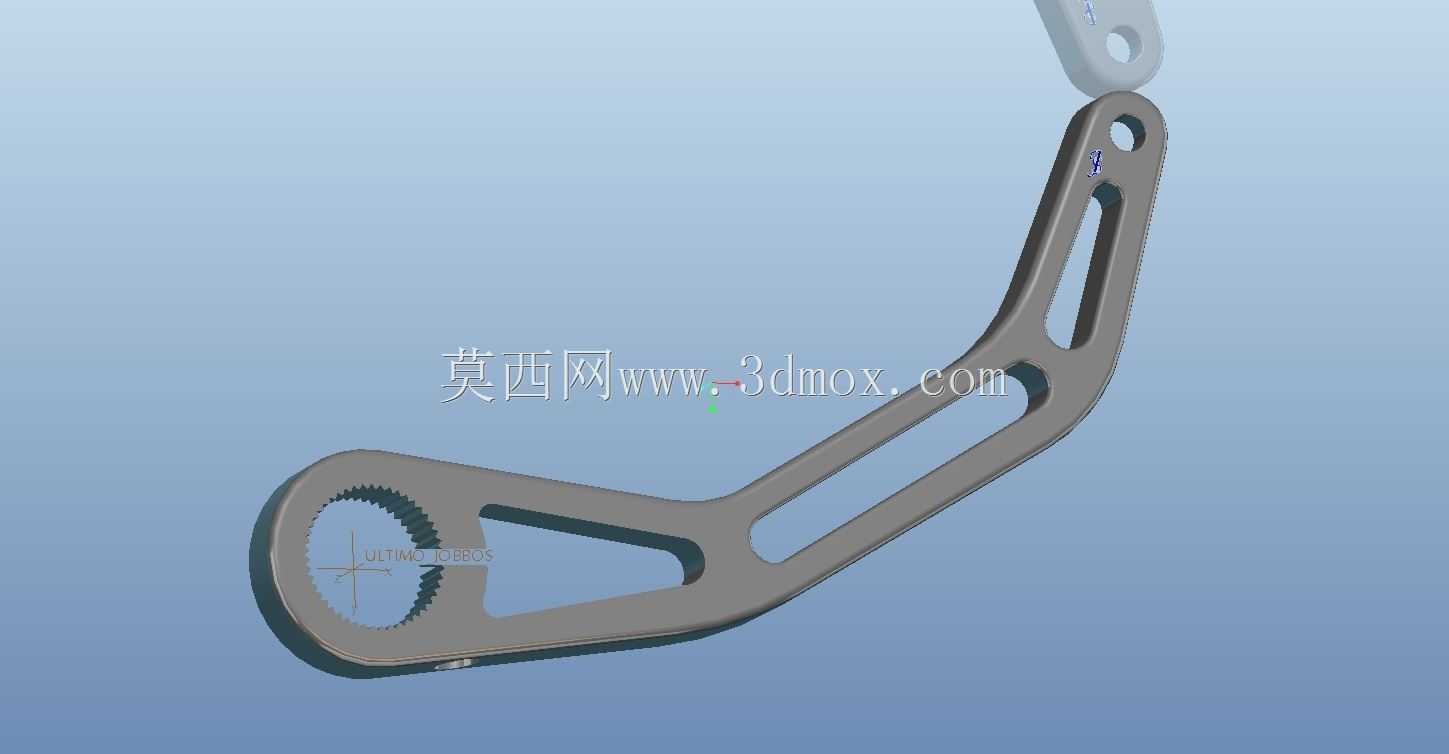

　　外形上，臂身具有明显的空间折弯角度，不是简单平面件。该角度用于补偿换挡轴与拉杆铰接点之间的位置差，使踏板处于骑手脚部自然落点，同时保证连杆运动过程中不与相邻部件发生干涉。端部花键孔边缘设置凸台，以增加接触面积并分散锁紧应力；远端小孔周围同样保留局部加厚区域，避免销轴反复挤压造成孔口失圆。臂身边缘做连续过渡，减少热处理或喷丸后的应力集中。

　　建模时需要重点控制三类边界：一是内花键的齿数、模数、压力角及有效配合长度，它直接决定装配可行性；二是两孔中心距与弯臂空间角度，它影响换挡行程和踏板位置；三是臂身外轮廓与发动机、车架、排气之间的最小间隙。实际选型或改型中，若调整脚踏位置，需同步核算杠杆比变化，过长会导致换挡行程偏大、脚感发软，过短则会使换挡力明显升高。该结构适合用于摩托车操纵系统设计、花键连接校核、弯臂类零件轻量化建模以及装配干涉检查参考。
