12伏带轮传动自动旋转装置结构

　　这套旋转装置以低压直流动力输入为基础，把电机、同步带轮、张紧路径和承载转盘整合在一个方形盒体内部，适合用于展台旋转、小型工位转位、教学演示以及轻载自动回转场景。装置整体采用下沉式布局，动力件和传动件藏于盒腔，顶部只露出旋转输出端，既减少外露运动件带来的安全隐患，也让外轮廓保持规整，便于嵌入台面、展示柜或小型设备框架。

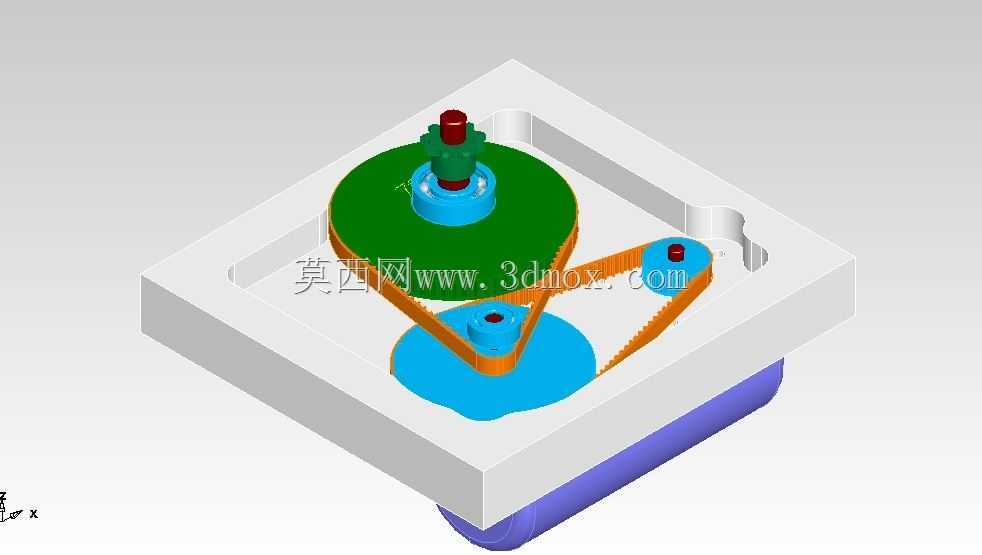

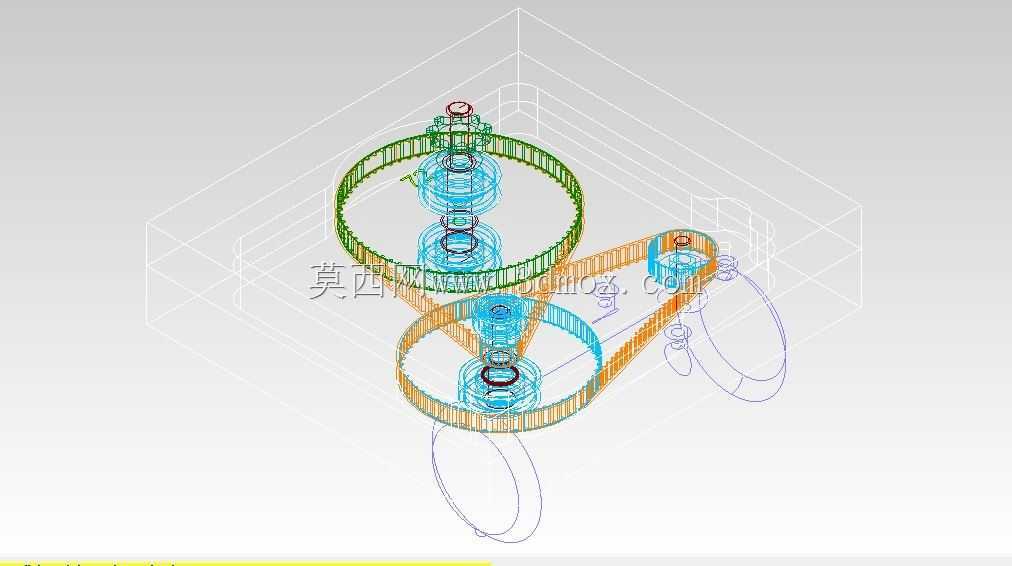

　　从结构关系看，主动轮位于盒内一侧，通过橙色同步带连接大直径转盘和中间过渡轮，形成带减速效果的传动链。大带轮直接承担上方旋转负载，中心设置带红色顶盖的输出轴，轴与蓝色轴承座配合，保证回转过程中的径向定位和轴向支撑。中间轮与另一小轮共同改变带的包角和走向，使同步带在有限盒腔内获得足够啮合长度，降低跳齿风险。这种布置不需要额外加工复杂齿轮箱，依靠带轮直径差即可获得较低输出转速，运行噪声也比直齿轮传动更小。

　　设计思路上，盒体同时承担机架、防护罩和安装基准三种作用。白色内腔预留了轮系、带体和紧固件的运动空间，侧壁形状随带轮位置局部退让，避免同步带运行时与壳体摩擦。底部紫色区域可作为电池仓或电控安装位，使动力、传动和控制在同一壳体内集中布置。顶部绿色圆盘既是大带轮的可视部分，也可作为安装平台，在其上固定被旋转的工件、标牌或样品。

　　安装边界方面，整体外形接近方形盒状，外部没有突出的皮带和轮缘，嵌入安装时只需预留盒体长宽尺寸和底部接线、维护空间。中心输出轴位于平台中部，负载重心应尽量靠近该轴线，偏载过大时会加速轴承和带轮磨损。同步带预紧不能只靠强行拉开轮距，而应利用中间轮位置进行微调，使带齿与轮槽贴合充分，同时保留合理挠度。

　　在实际选型中，这类结构更适合连续低速、轻载回转，不适合高频启停或冲击负载。若用于展示台，可在顶部平台增加防滑垫或螺孔；若用于自动化工位，则需在输出轴附近增加限位检测，防止过转。三维建模时应重点核对带轮中心距、带齿节线、轴承座高度和壳体内部净空，任何一处干涉都会直接影响装配后的运转平顺性。
