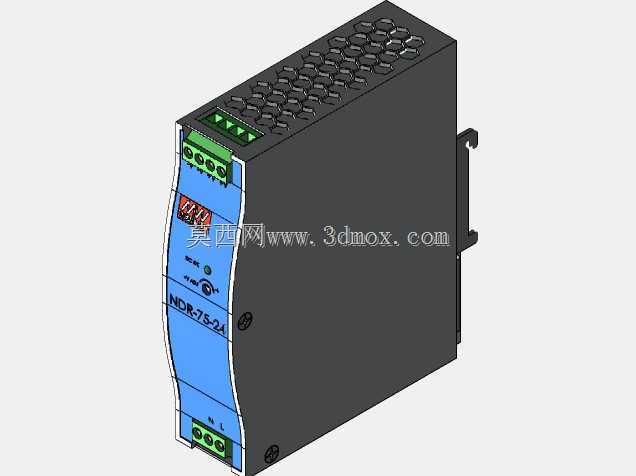

导轨式直流开关电源NDR75-24结构设计

　　该模型还原的是一款面向工业控制柜内部使用的窄体导轨式直流开关电源，额定输出规格为24V/3.2A，整机功率75W，主要用于PLC、传感器、中间继电器、小型工控板卡及现场仪表的集中直流供电。在设备实际选型中，这类电源常安装在PLC柜、端子柜、设备操作站和小型自动化单机内部，相比明装式电源，其导轨安装方式能够充分利用柜内竖向导轨空间，减少横向占位，便于与断路器、端子排、隔离器等元件并排排布。

　　从结构设计角度看，模型重点呈现了金属外壳、前面板操作显示区、上下接线端子区和背部DIN导轨卡扣。壳体采用封闭金属罩形式，顶面布置密集通风孔，用于内部功率器件自然散热；前面板以蓝色装饰区分隔输入输出标识，设置状态指示区域，方便运维人员在柜门打开后快速判断电源工作状态。上端为交流输入接线端，下端为直流输出接线端，端子均带防护盖与螺钉压线结构，接线方向符合柜内自上而下的走线习惯，可减少导线交叉。

　　外形方面，整机为竖装薄型长方体，宽度控制在较小尺寸内，适合在柜内导轨上密集安装；背部卡扣对应标准35mm DIN导轨，安装时先挂上侧卡扣再压入下端即可固定，拆卸时可通过卡扣释放结构快速取下。建模时需要特别关注壳体与内部PCB、散热片、变压器等元件的安全间隙，以及端子螺钉行程、通风孔开孔率、前面板标识区域和卡扣弹性空间。外壳折弯、散热孔阵列、端子台阶和导轨挂耳均为结构建模中的关键细节，直接影响装配干涉检查与柜内布局校核。

　　在工程应用中，这类电源不仅要满足输出能力，还需考虑柜内环境温度、相邻发热器件间距、进线线径、接地连续性以及维护操作空间。模型可用于控制柜三维布局、电气元件干涉检查、安装板开孔参考、线束走向规划和产品外观结构评审，帮助设计人员在投产前确认电源与端子排、线槽、断路器及门板之间的距离，避免现场安装时出现接线工具无法操作、导轨卡扣无法释放或通风受阻等问题。
