十字型一出八热流道分流板结构设计

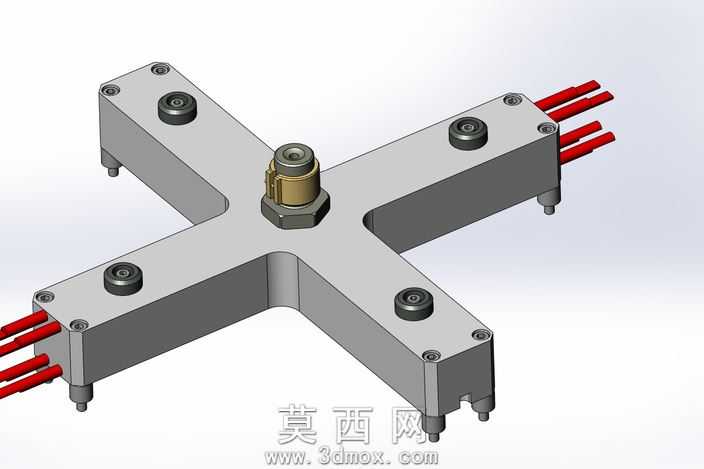

本模型为注塑模具用十字型热流道分流板组件，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循热流道系统的设计规范，对各部件的装配公差、配合间隙做了精准的参数化约束，确保各组件可实现无干涉装配。模型整体采用十字对称布局，中心位置设置主流道入料接口，接口处设计有六角锁紧定位结构，可与注塑机射嘴实现精准对接密封，避免注塑过程中出现溢料问题。四个分流臂沿十字方向均匀延伸，每个分流臂末端设置两组热嘴安装位，整体可实现一出八的型腔进料布局，能够满足多型腔注塑模具的同步进料需求，有效提升注塑生产效率。分流板主体采用上下分体式结构设计，通过内六角螺栓实现紧固连接，上下板体之间加工有精准的热流道通道，流道内壁做光滑过渡处理，可最大程度降低熔料在流道内的流动阻力，减少熔料剪切热的产生，保证熔料在流道内的温度均匀性。每个分流臂端部都设计有加热元件安装槽，可内置加热棒与温控热电偶，实现分流板各区域的精准控温，避免流道内熔料出现冷凝堵料问题。热嘴与分流板的连接位置采用端面密封结构，可有效防止熔料泄漏，热嘴端部设计有定位凸台，可与模具型腔板实现精准定位装配。建模过程中对所有金属部件赋予了对应的金属材质，主体分流板采用模具钢材质外观，表面做哑光金属质感处理，锁紧螺栓、热嘴接口等部件做发黑或镀镍质感区分，加热管线采用红色绝缘材质表现，通过渲染处理清晰展现各部件的材质差异与结构层次。设计过程中充分考虑了热流道系统的热膨胀补偿需求，各安装孔位预留了合理的膨胀间隙，同时兼顾了分流板的整体刚性，避免高温工作状态下出现结构变形导致的漏料问题，整体结构布局紧凑合理，流道平衡度经过优化设计，可保证各型腔进料的同步性与一致性，有效减少注塑产品的翘曲、缺胶等成型缺陷。
