工业检修操作支撑平台结构设计

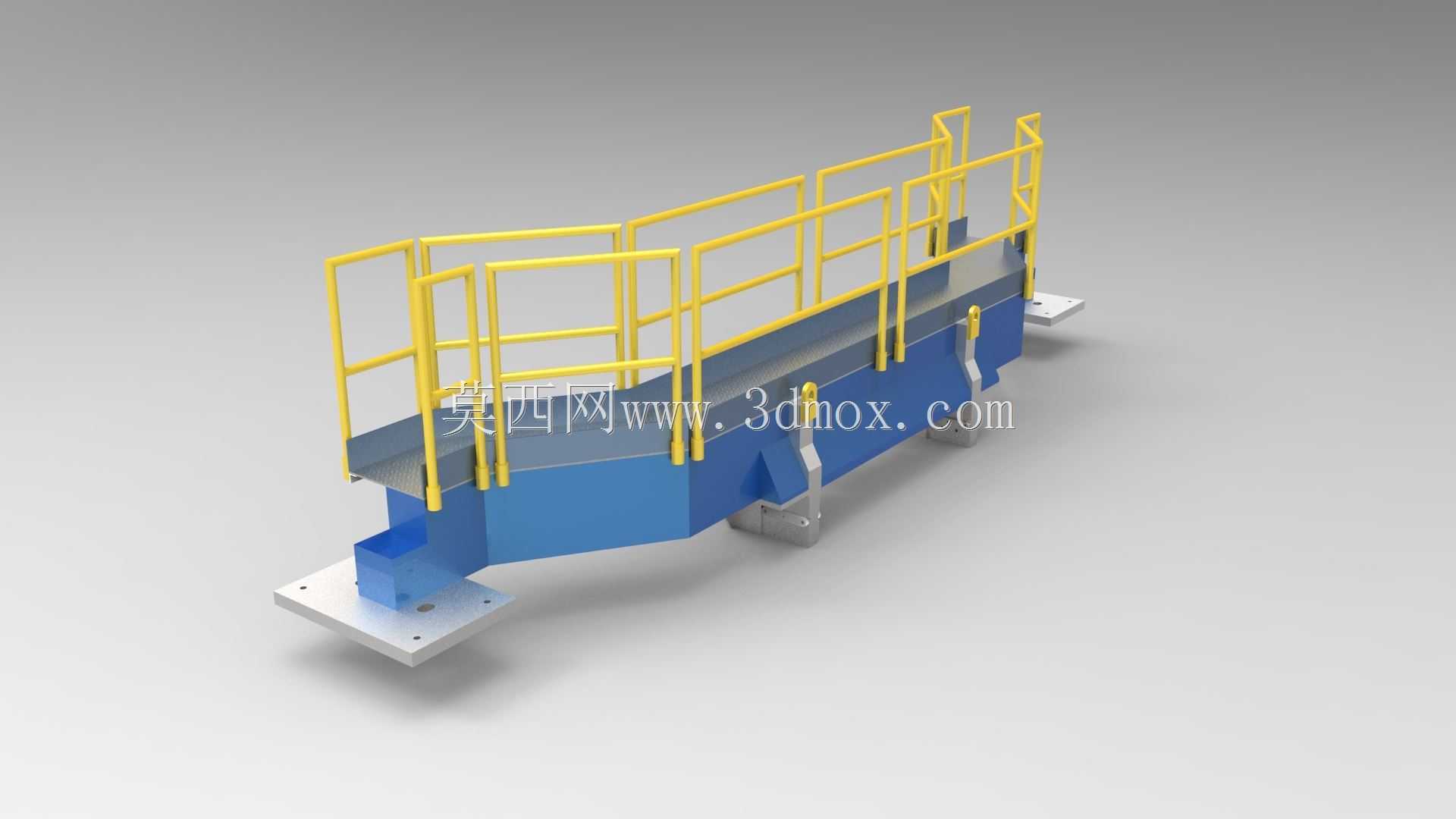

　　该支撑平台主要面向生产车间内设备旁的高位检修、点位操作与日常巡检场景，常见于流水线旁、大型机组外侧或需要固定站位的作业区域，用于替代临时梯凳，为操作人员提供稳定、安全的站立空间。平台主体采用蓝色涂装的钢板折弯焊接结构，底部通过多组带安装孔的支脚与地面预埋件或膨胀螺栓固定，整体承重边界按单人作业加常规工具携带量设计，支脚分布经过受力校核，可避免平台在侧向倚靠或工具放置时出现倾覆风险。

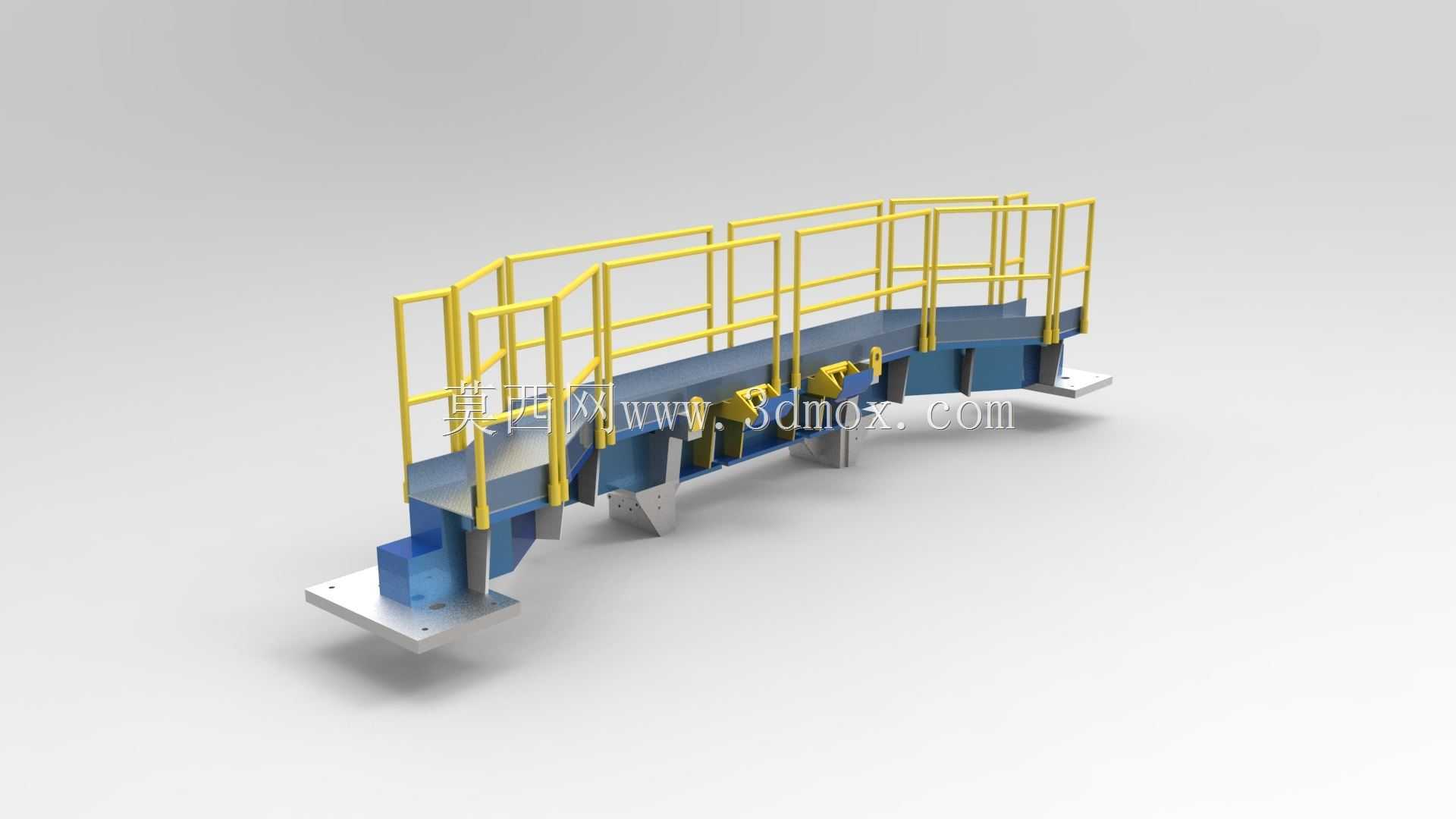

　　平台上部的黄色安全护栏为整体式框架结构，由多根竖向立柱与横向横杆连续焊接组成，护栏高度符合常规工业防护要求，横杆间距可防止人员意外跌落，同时在平台两端预留出入口，方便人员上下与工具传递。平台踏面采用防滑结构设计，边缘设置挡边，可防止小型工具、螺栓等物件从台面滑落，对下方设备与人员形成防护。

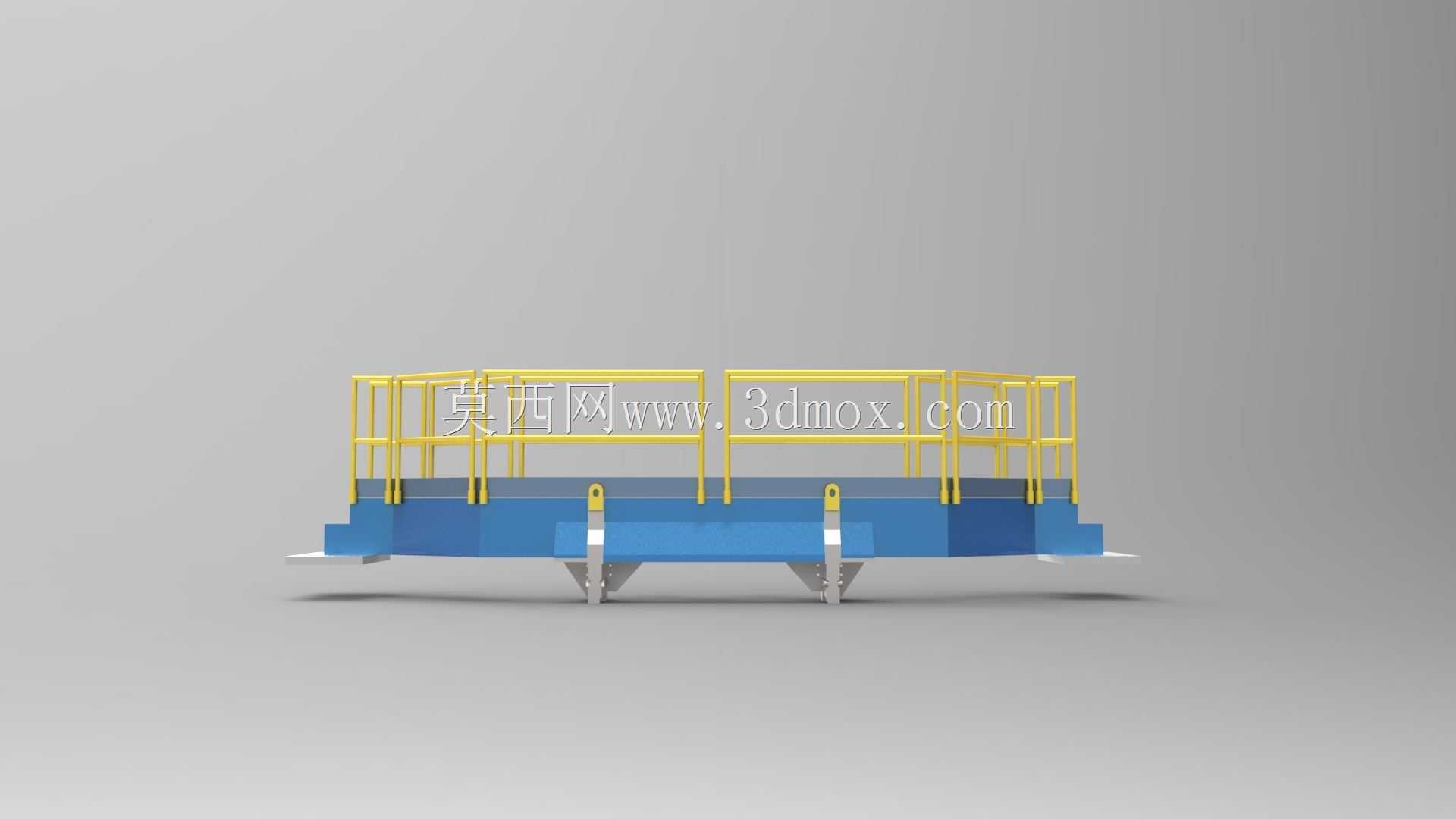

　　从结构设计思路来看，该平台优先保证刚性与安装稳定性：主体支撑梁采用变截面折弯形式，在减轻整体重量的同时提升抗弯能力；支脚位置设置加强筋，分散地面连接点的局部应力；护栏与平台主体采用满焊连接，避免长期使用后出现松动。外形尺寸方面，平台长度可覆盖单台或相邻两台设备的操作面，宽度满足单人转身与工具摆放需求，整体高度根据设备操作点的人体工学站位确定，安装时需保证支脚底面与地面完全贴合，水平度偏差控制在工程允许范围内，护栏外侧与周边运动设备之间保留足够安全距离。

　　建模过程中，平台主体、护栏、支脚与安装板均按实际钣金焊接件拆分，各连接部位的焊缝余量、螺栓孔位与折弯半径均按加工工艺预留，可直接用于结构校核、工艺出图与现场安装指导。
