波西纳8英寸低音扬声器三维结构设计

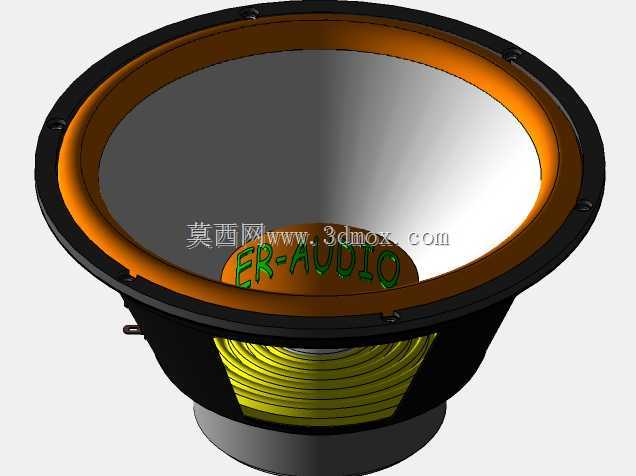

　　这款8英寸低音扬声器的三维结构，完整还原了动圈式电声换能器件的核心装配逻辑，可直接用于专业音响系统的结构适配、音腔容积匹配以及安装点位校核工作。在专业扩声、家用HiFi音响、车载影音系统、舞台返听设备的开发流程中，低音单元的结构参数直接决定了低频下潜深度、瞬态响应表现以及大动态下的失真控制水平，建模时优先还原了各部件的装配公差带，确保虚拟装配状态下的干涉检查结果可直接指导实际生产的工装定位。

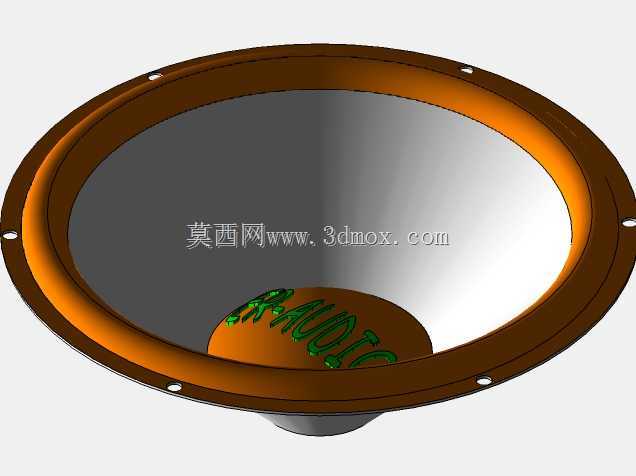

　　从实际用途来看，该单元主要负责重放20Hz-2kHz频段的音频信号，是整套音响系统中负责低频能量输出的核心部件，建模时完整保留了振膜、折环、定心支片、音圈、磁路系统、盆架的所有配合特征。振膜采用复合锥盆结构，表面的刚性加强筋设计可减少大振幅下的分割振动，折环选用高顺性橡胶材质，既保证了振膜的轴向运动行程，又能提供合适的阻尼系数抑制谐振峰，这部分的建模严格按照实际材料的形变特性预留了装配间隙，避免模拟运动时出现结构干涉。

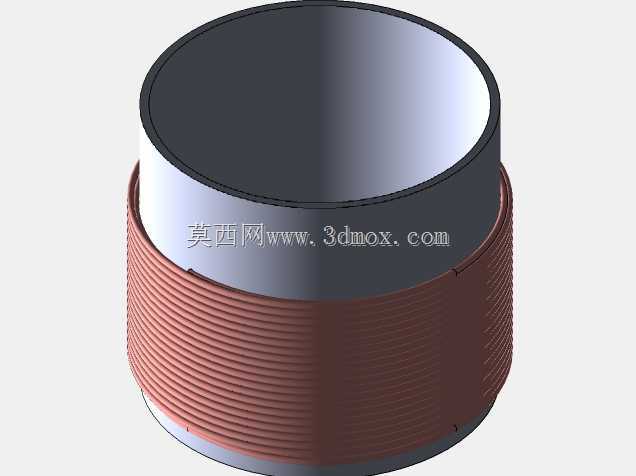

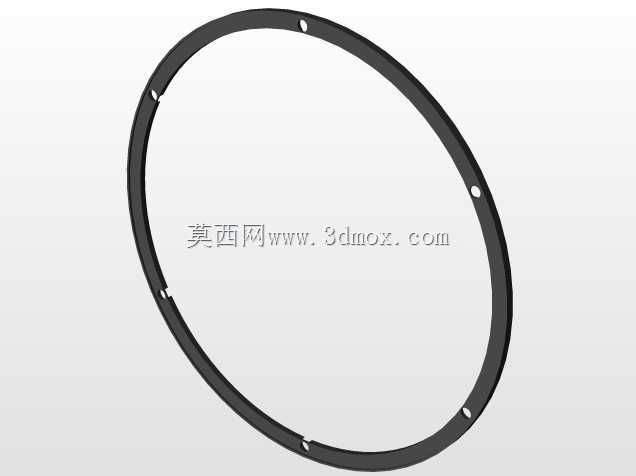

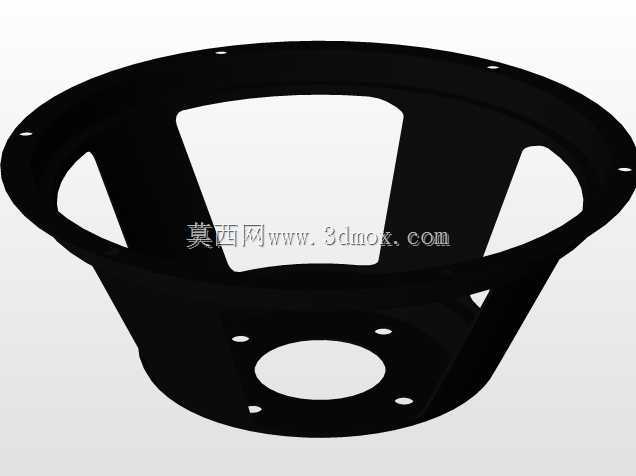

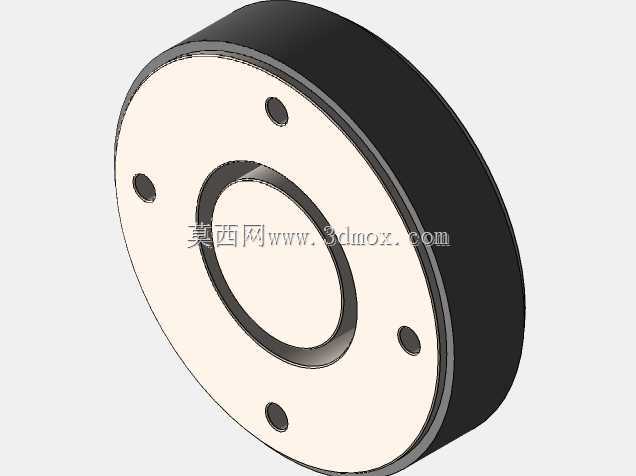

　　磁路部分采用外磁式结构，T铁与华司的配合间隙严格控制音圈的运动同轴度，黄色的音圈骨架采用耐高温材质，绕线部分的长度覆盖了磁隙的全工作行程，确保大信号输入时音圈不会脱离磁隙造成失真。盆架采用高强度冲压结构，六个安装孔位均匀分布在法兰边缘，法兰面的平面度公差在建模时做了特征标注，安装时可通过这六个孔位与音箱面板完成固定，法兰边缘的密封槽结构可加装密封泡棉，减少声短路现象对低频效率的影响。

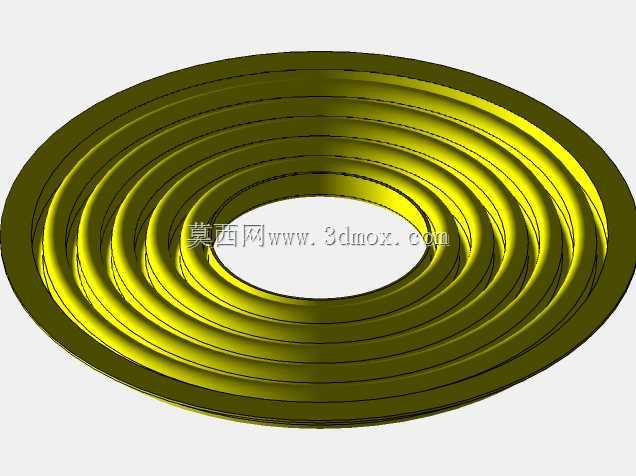

　　设计思路上优先平衡了刚性与阻尼的匹配关系，锥盆的锥角角度经过优化，既保证了振膜的轴向刚性，又能减少声衍射对中频响应的干扰；定心支片的波纹数量与行程做了匹配，确保振膜在最大线性位移范围内始终保持同轴运动，不会出现蹭圈问题。接线端子设置在盆架侧下方，预留了焊片安装位与走线空间，可适配不同线径的喇叭线接入，端子处的防拉扯结构可避免安装或移动时扯断音圈引线。

　　从安装边界来看，该单元的法兰外径适配标准8英寸喇叭安装开孔，盆体的深度尺寸可直接用于音箱内部的容积计算与内部结构避位，磁路部分的外径尺寸预留了足够的散热空间，长时间大功率工作时磁隙内的热量可通过金属盆架快速导出，减少功率压缩现象。建模时所有配合面都保留了实际生产的拔模斜度与倒角特征，没有出现理想化的直角结构，导出的模型可直接用于结构仿真、音腔模拟以及3D打印样件验证，帮助结构工程师在开模前完成所有装配校核工作，减少反复改模的成本。在实际选型过程中，工程师可直接调用该模型完成音箱面板的开孔设计、内部分频器的安装避位、倒相管的位置排布，无需反复测量实物尺寸，大幅缩短音响产品的开发周期。
