十字轴式万向联轴器结构设计

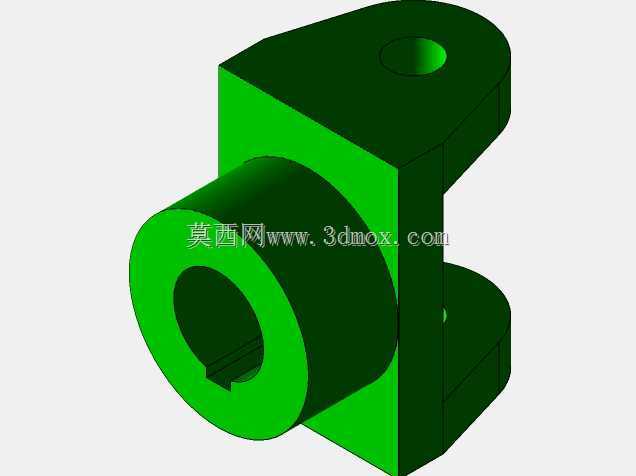

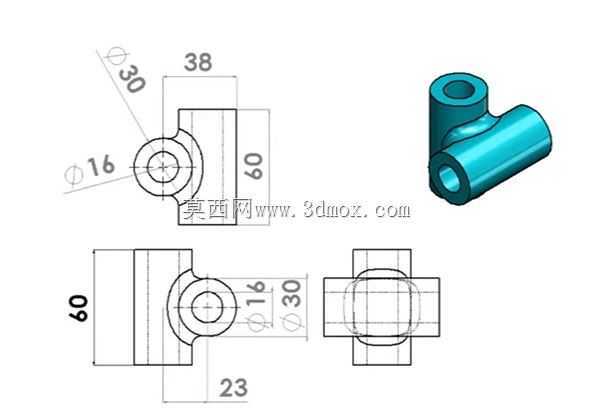

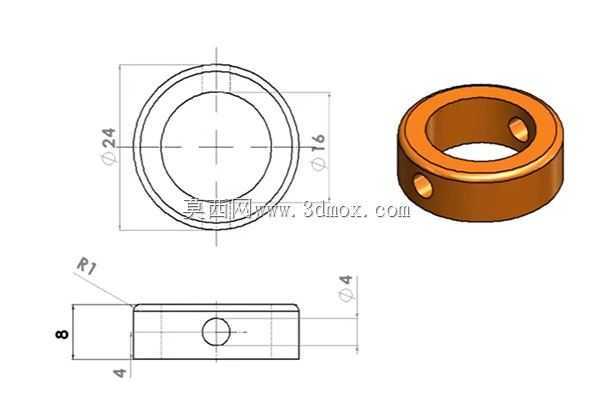

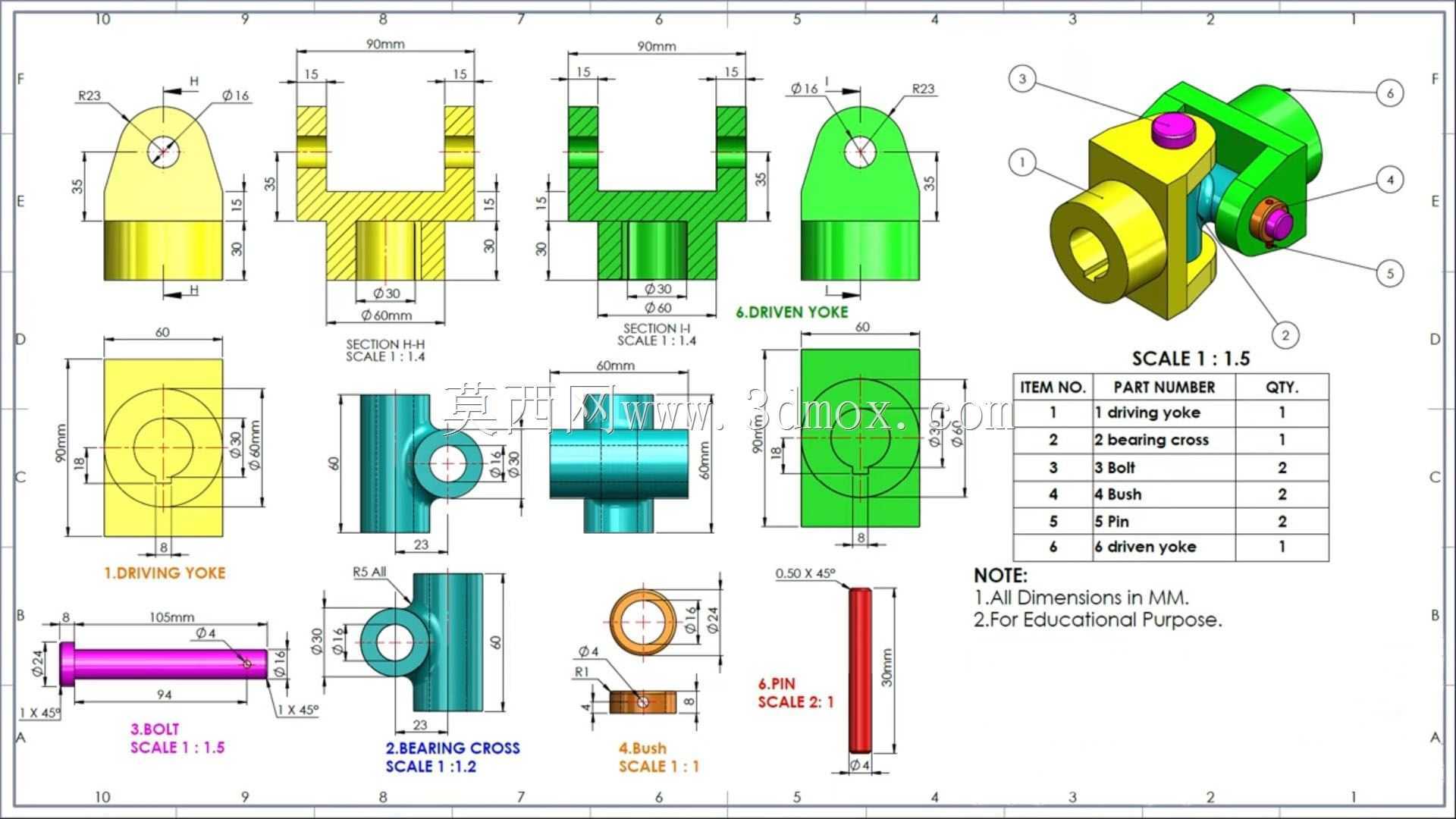

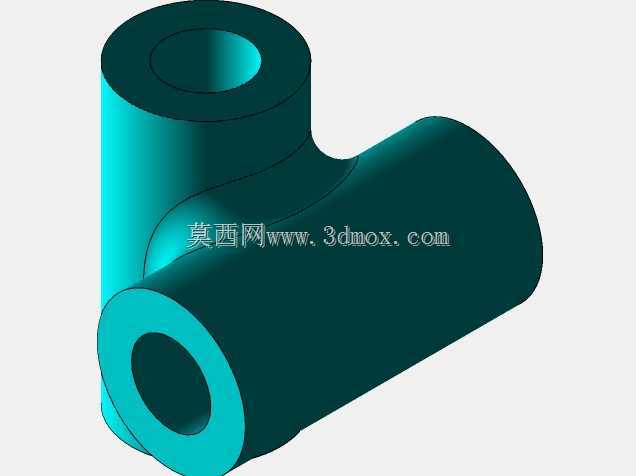

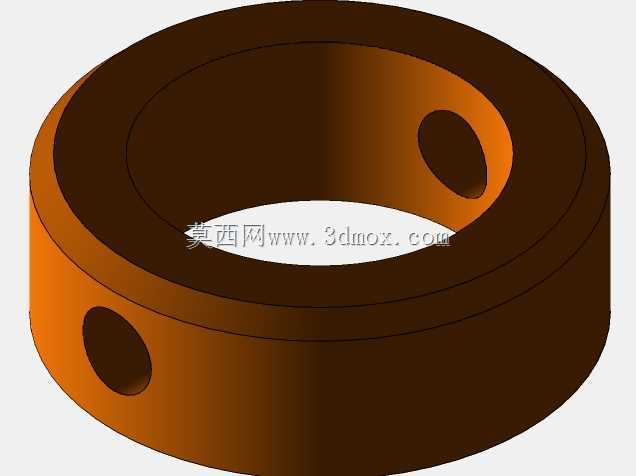

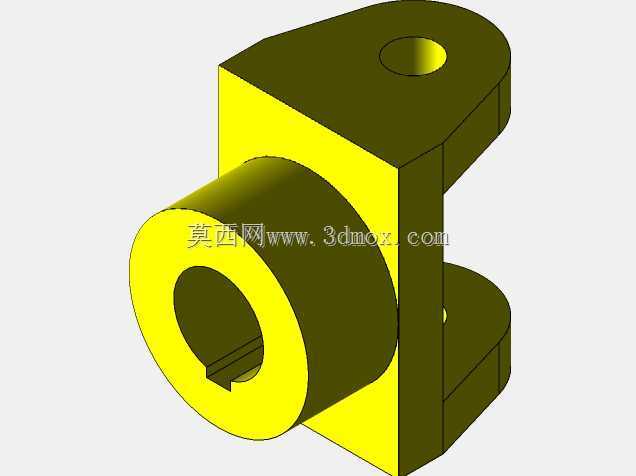

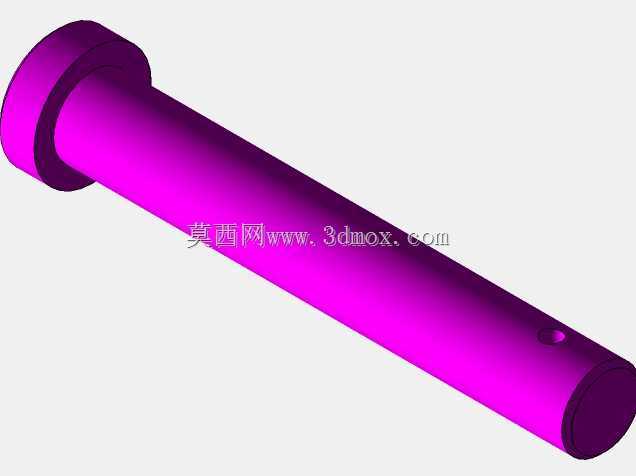

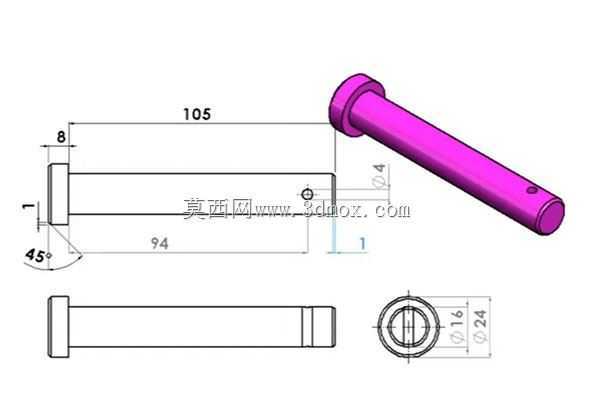

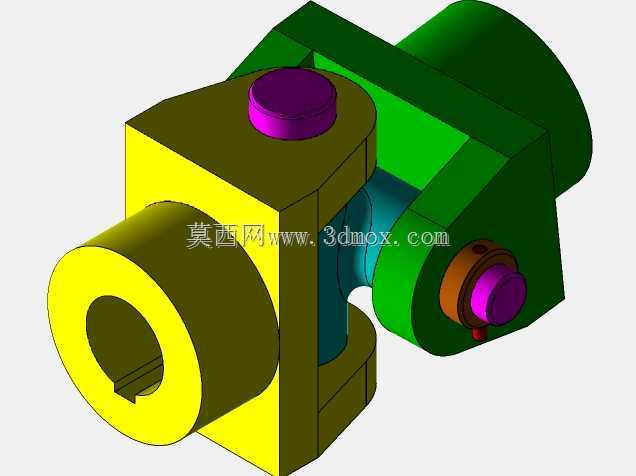

　　该套万向节结构主要用于存在轴线夹角偏差的两轴间扭矩传递，在输送线辊筒传动、小型工装夹具动力端、农业机械割台传动、改装设备动力输出等场景中十分常见。实际安装时，主动端与从动端往往无法保证严格同轴，设备长期运行产生的机架形变、装配累计误差、工作端小幅摆动，都会让刚性联轴器出现别劲、轴承过早磨损、轴端应力集中等问题，而这类十字轴万向节能通过自身铰接自由度补偿角向偏差，维持动力连续传输。整套结构由主动叉、从动叉、十字轴承、衬套、销轴、销钉等零件组成，十字轴四端分别嵌入两侧叉头的同轴孔内，销轴贯穿叉头与十字轴轴颈形成回转支点，衬套布置在孔轴配合面之间，降低转动过程中的摩擦损耗，端部销钉用于轴向限位，防止销轴在振动工况下脱出。从结构布局来看，

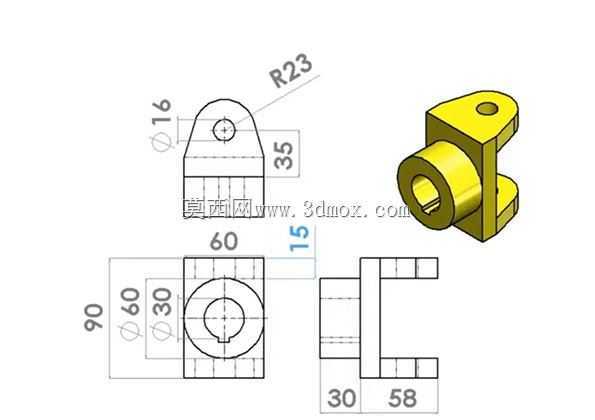

　　两侧叉头的开口方向呈正交布置，保证两个方向的摆动自由度相互独立，单节万向节可在一定夹角范围内工作，若需要消除单节万向节带来的瞬时转速波动，可将两套万向节串联使用，让中间轴两端的叉头处于同一相位，并保证两端偏角近似相等，即可实现主从动轴的等角速传动。设计过程中首先要确认安装边界，包括两端轴的配合直径、法兰或轴孔连接尺寸、两轴中心的极限偏角、整体安装空间的长度与径向包络，再根据传递扭矩核算十字轴轴颈的剪切强度与叉头根部的弯曲强度。叉头耳部的厚度、孔中心到叉头底面的距离直接决定整体承载能力，耳部过薄会在冲击载荷下出现开裂，孔位偏心则会造成十字轴转动卡滞。十字轴四轴颈的同轴度、垂直度需要严格控制，否则装配后会出现转动阻力不均、

　　局部偏磨的问题。衬套与孔、轴的配合间隙要兼顾转动灵活性与支撑刚性，间隙过大会产生传动冲击，间隙过小则容易在温升后抱死。销轴与销钉的选型要匹配振动工况，避免长期运行后出现松脱。建模时可先完成十字轴与两侧叉头的配合约束，再验证极限偏角下零件是否存在干涉，同时检查销轴装入后各运动副的转动行程是否顺畅。这类结构不依赖高精度对中即可稳定传动，对现场安装调试的容错能力较强，维护时只需定期检查衬套磨损量与销轴紧固状态，磨损超差后单独更换衬套即可恢复配合精度，无需整体报废，能有效降低设备运维成本。
