带铰接限位结构的旋转支撑构件设计

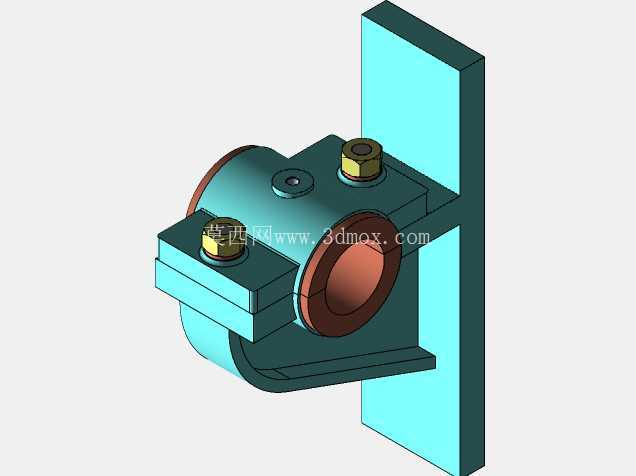

该旋转支撑构件主要应用于需要小角度往复摆动的工位连接场景，常见于小型工装夹具的角度调节段、轻型操作台的翻转支撑位、民用座椅的靠背铰接部位，可在固定基座与活动部件之间传递载荷，同时约束摆动范围，避免活动部件超程转动引发结构干涉或连接失效。整套构件采用分体式装配结构，核心由主支撑座、上压盖、铰接销轴、耐磨轴套、限位垫片、锁紧螺母六个部分组成，各零件通过孔轴配合与螺纹锁紧实现组合，无需额外焊接工序，装配后可直接通过基座上的三个安装孔固定在安装立面上，安装面的平面度要求控制在0.1mm以内，避免安装后支撑座出现形变导致铰接转动卡滞。

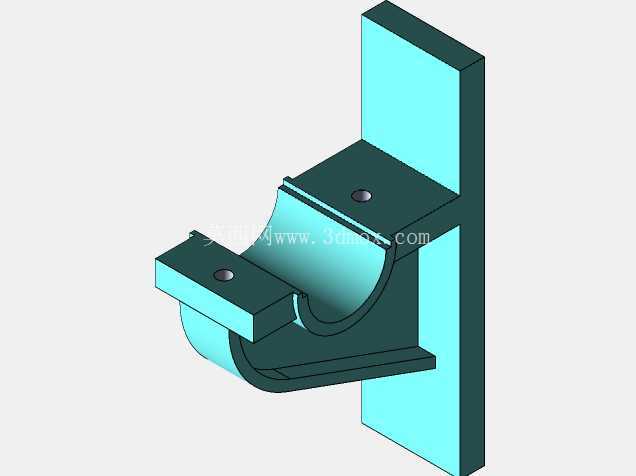

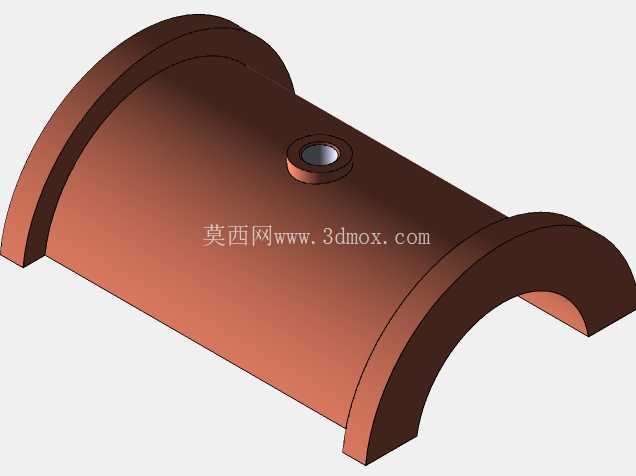

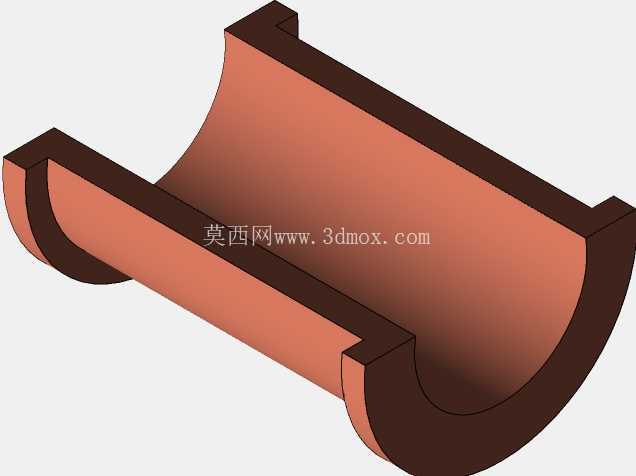

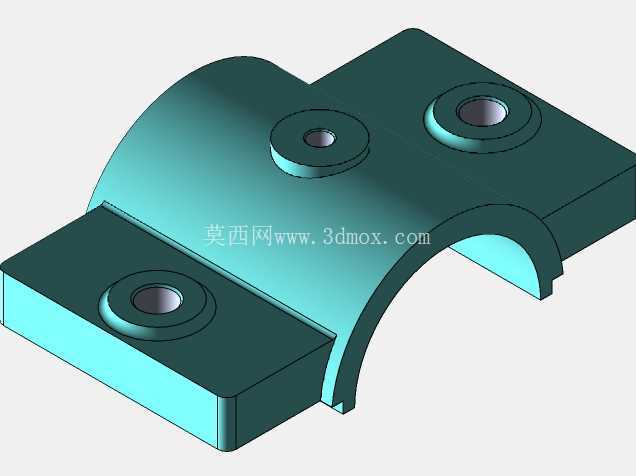

从功能特性来看，主支撑座的弧形限位槽是整套结构的核心功能区，槽体的圆弧半径对应铰接中心的回转半径，槽两端的硬限位面可将活动部件的摆动角度控制在45度范围内，槽壁表面粗糙度要求达到Ra1.6，减少与限位销的滑动摩擦阻力；铰接部位内置的铜基耐磨轴套可将销轴与座体的滑动摩擦转化为轴套内外圈的相对转动，大幅降低铰接部位的磨损速率，日常维护时仅需定期在轴套注油孔内加注润滑脂即可，无需整体拆解构件。上压盖通过两个内六角螺栓与主支撑座连接，压盖内孔与轴套外圈采用过渡配合，可限制轴套的轴向窜动，同时压盖侧面的定位销孔可与活动部件的定位销配合，传递活动部件的摆动力矩，避免力矩直接作用在连接螺栓上引发螺栓剪切断裂。

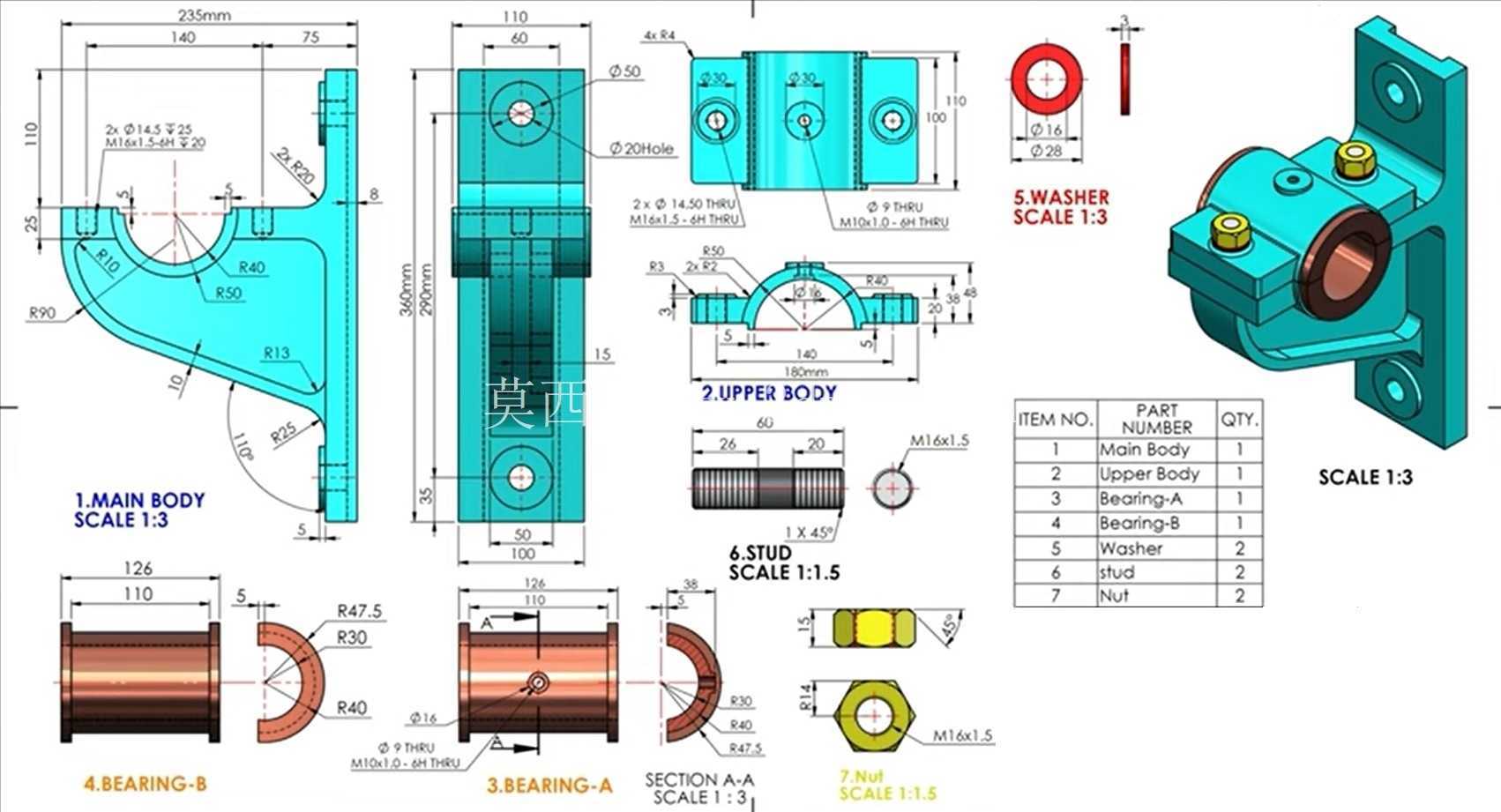

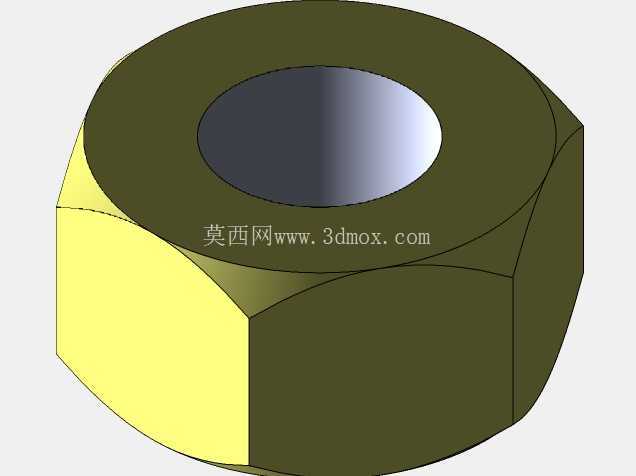

设计过程中优先考虑了安装边界的适配性，主支撑座的整体安装高度为140mm，安装耳板的横向宽度为110mm，三个安装孔的孔距分别为75mm与60mm，安装孔直径为9mm，可适配M8规格的内六角膨胀螺栓或机牙螺栓，适配的安装基面厚度最小为5mm；铰接中心距离安装基面的水平距离为40mm，距离支撑座底面的垂直高度为90mm，活动部件安装后绕铰接中心转动时，最大外伸轮廓不会超出支撑座安装耳板的外边缘，可避免与周边相邻构件发生运动干涉。铰接销轴采用台阶式结构，销轴主体直径为16mm，配合段长度为60mm，端部的M16螺纹段可配合两个六角锁紧螺母实现轴向锁止，双螺母结构可有效防止构件长期摆动引发的螺母松脱，销轴中心的注油孔直通轴套配合面，可在不拆解结构的情况下完成润滑保养。

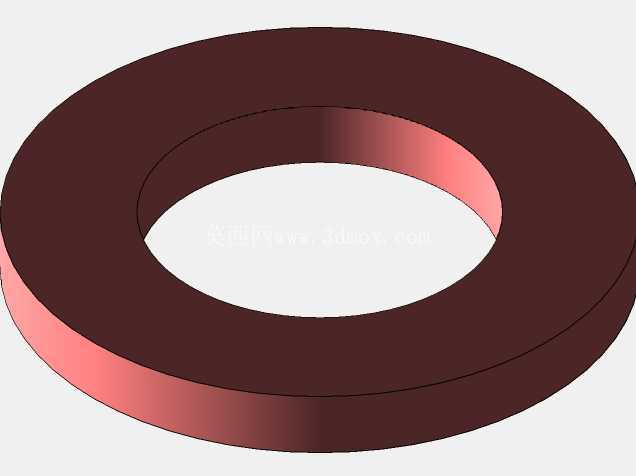

细节设计上，主支撑座的弧形限位槽边缘设置了R3的圆角过渡，避免应力集中导致槽体根部在长期交变载荷下出现裂纹；所有外露的棱边均做了C1的倒角处理，既可以去除加工毛刺避免装配时划伤操作人员，也可以提升构件的外观一致性。限位垫片采用1.5mm厚的淬火钢片，设置在铰接部位的两个轴向端面，可承受活动部件摆动时产生的轴向窜动力，避免轴向直接摩擦主支撑座与上压盖的端面，垫片表面的硬度达到HRC40-45，耐磨性能优于普通低碳钢构件，长期使用后仅需更换垫片即可恢复轴向间隙，维护成本较低。整套构件的所有配合孔均采用镗孔加工，孔的圆柱度控制在0.02mm以内，同轴度控制在0.03mm以内，保证铰接转动时无卡滞、无旷量，摆动过程中力矩传递平稳，无明显顿挫感，可适配载荷不超过500N的轻型摆动连接场景。
