多类型紧固件螺丝结构设计三维数模

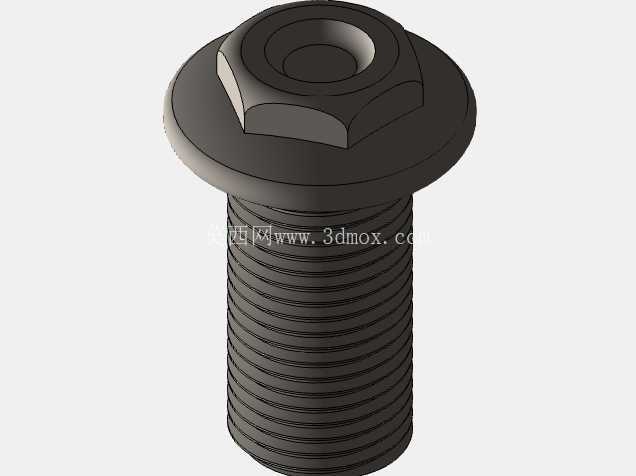

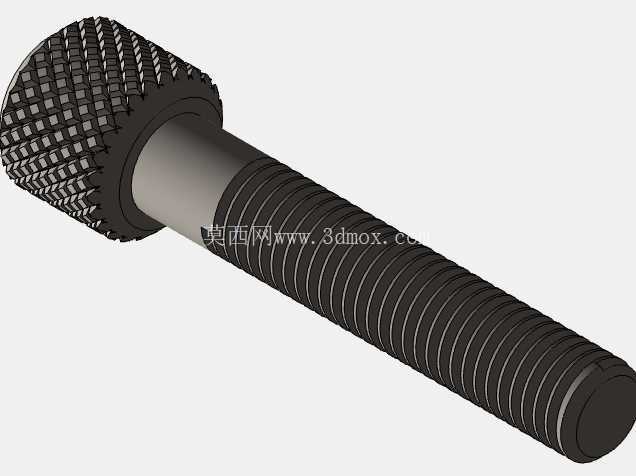

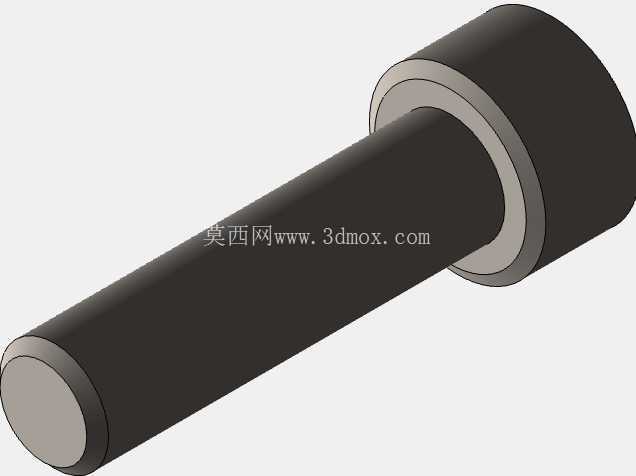

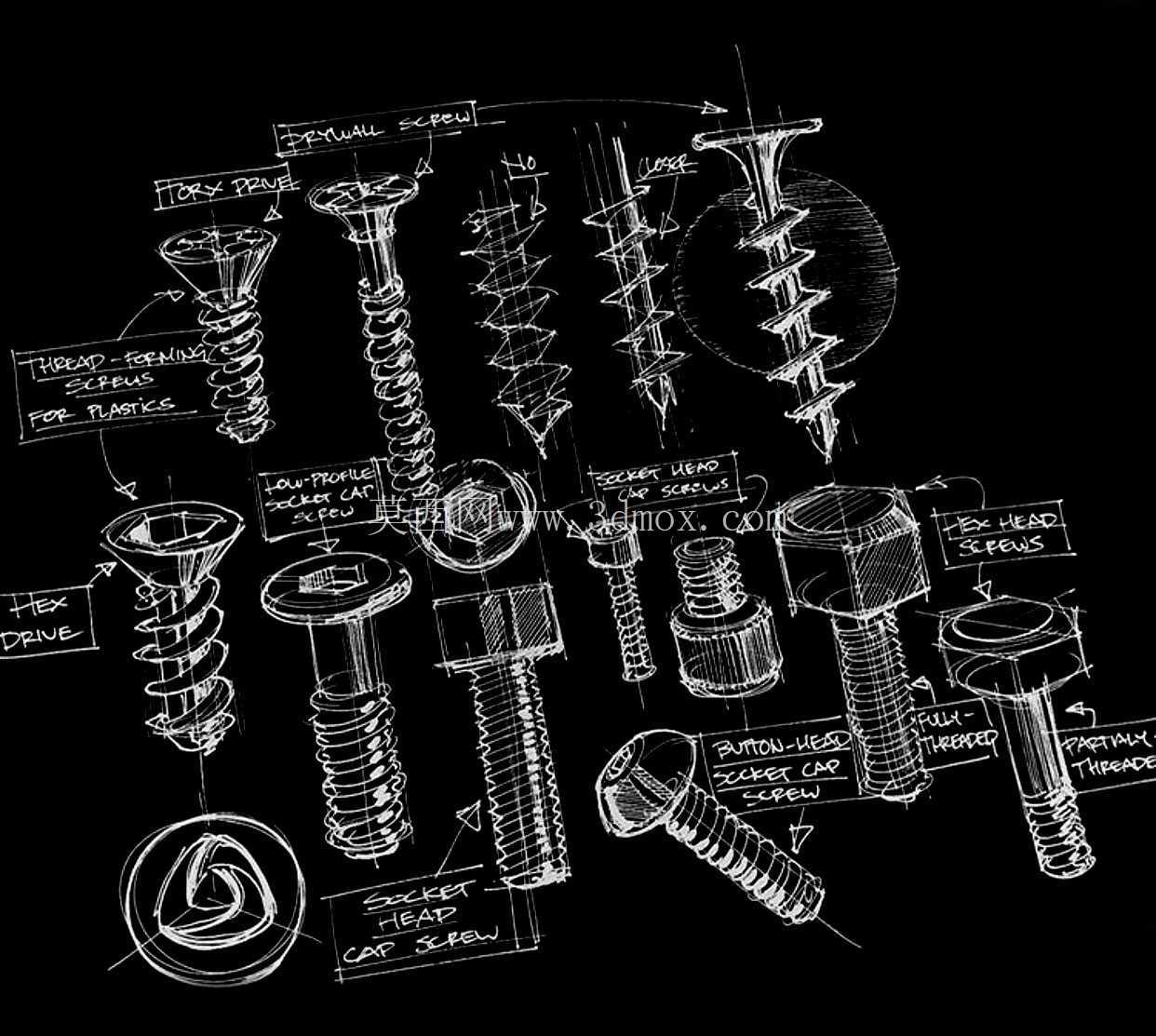

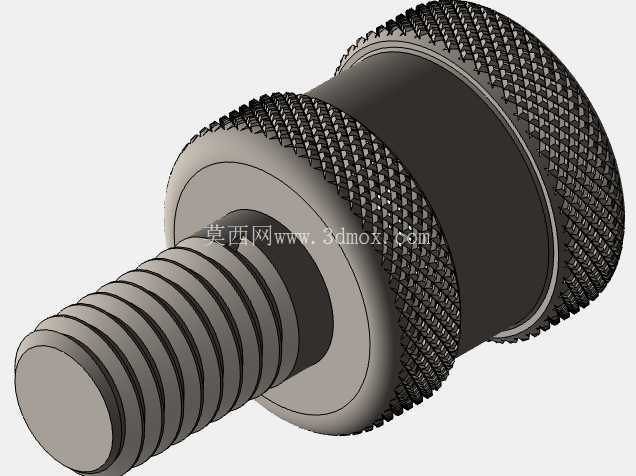

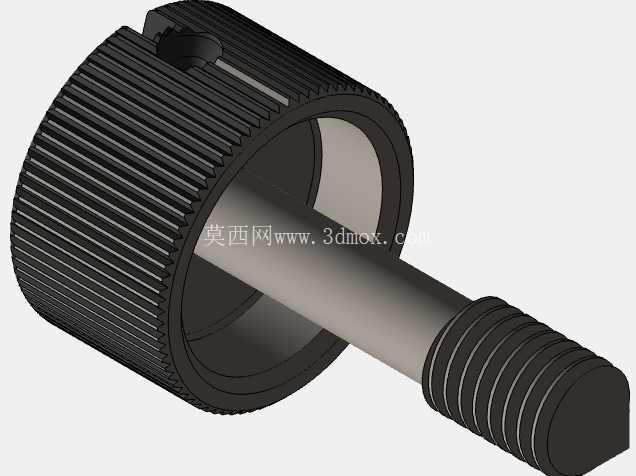

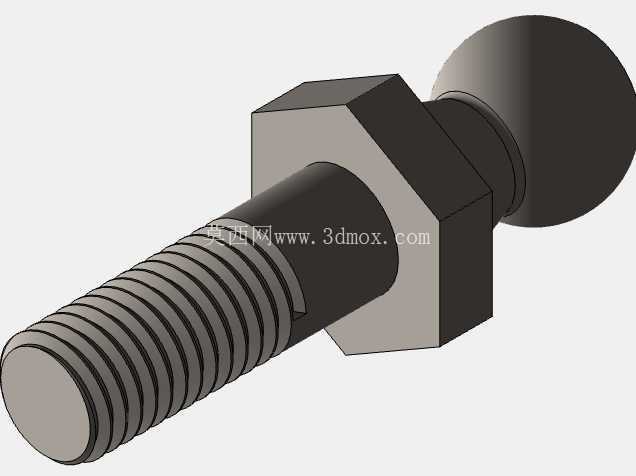

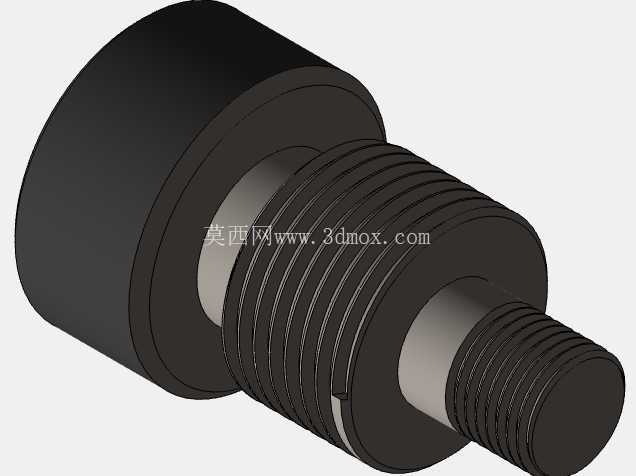

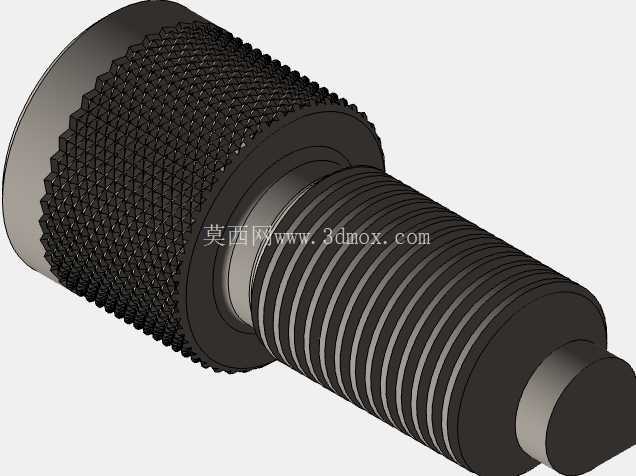

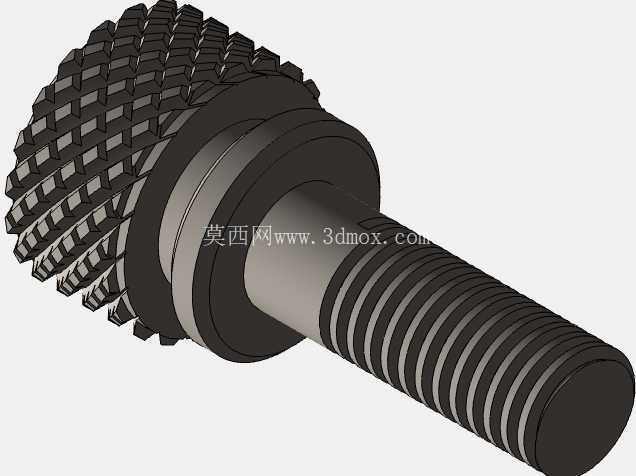

　　这套三维数模覆盖了机械装配场景中最常用的全系列螺纹紧固件，包含沉头自攻螺钉、盘头机丝、内六角圆柱头螺栓、外六角螺栓、三角防盗螺丝、木螺钉等十余种不同头型、牙型、驱动形式的螺丝结构，完全贴合实际工业装配中的选型需求。在日常的机械结构设计、设备装配、五金产品开发过程中，螺丝作为最基础的可拆卸连接元件，其选型是否合理直接决定了整套结构的连接可靠性、装配效率与后期维护成本，很多刚入行的结构工程师容易忽略紧固件的细节设计，要么选型时头型与安装沉孔不匹配，要么牙型选择错误导致连接滑牙、预紧力不足，这套数模可以直接作为选型参考与装配调用元件，大幅提升设计阶段的效率。从设计思路来看，不同类型的螺丝对应完全不同的应用场景：沉头类螺丝主要用于安装后要求表面平整无凸起的场合，比如钣金外壳、装饰面板、家具板材的连接，设计时需要严格匹配沉头孔的锥角与深度，保证螺丝安装后头部完全埋入工件表面，不会出现凸起刮擦操作人员或者影响外观的问题；内六角圆柱头螺栓的头部承载能力更强，对应的拧紧力矩更大，多用于设备内部机架、重载结构件的刚性连接，安装时需要预留内六角扳手的操作空间，避免出现装配干涉；外六角螺栓的通用性最强，配套普通开口扳手、套筒扳手即可完成拧紧作业，多用于大型设备机架、钢结构连接、户外设施装配等场景，对操作工具的适配性要求更低。三角驱动的防盗螺丝属于特殊应用类紧固件，头部没有普通一字、十字或者内六角的驱动槽，必须配套专用扳手才能拆卸，多用于户外公共设施、电力设备、公共交通设施的外露连接位置，避免无关人员随意拆卸造成设备损坏或者安全隐患。木螺钉的牙距更大、牙型更尖锐，不需要预先攻牙，可以直接旋入木质构件、低密度塑料构件内部，多用于家具组装、木制品连接场景，设计时需要注意螺纹长度与工件厚度的匹配，避免螺丝穿透工件影响外观或者造成连接失效。从安装边界来看，不同规格的螺丝对应的安装孔尺寸、沉孔深度、扳手操作空间都在数模中做了精准还原，比如M3规格的内六角圆柱头螺栓，头部直径为5.5mm，头部高度为3mm，对应的安装过孔直径建议为3.4mm，沉孔直径需要做到6mm、深度3.2mm，才能保证螺栓头部完全沉入；沉头自攻螺钉ST4.2规格的沉头锥角为90度，对应的沉孔锥角需要完全匹配，否则安装后会出现头部翘起、无法贴合的问题。很多设计人员在做装配时容易忽略扳手操作空间的预留，比如内六角螺栓安装位置如果距离侧壁太近，常规长度的内六角扳手无法完全插入驱动槽，会导致装配时无法施加足够的预紧力，甚至根本无法完成拧紧作业，这套数模在建模时已经将不同规格螺丝对应的最小操作空间做了隐含的尺寸参考，调用时可以直接核对周边结构的间隙是否满足装配要求。从螺纹本身的设计来看，普通机丝牙型为60度三角牙，螺距符合公制螺纹标准，连接时需要预先在被连接件上攻出对应规格的内螺纹，或者配套螺母使用，预紧力控制稳定，适合需要反复拆卸的连接位置；自攻螺钉的牙型硬度更高，牙距更大，安装时可以直接在预制的光孔内挤压出配套的内螺纹，不需要额外攻牙，装配效率更高，适合薄板、塑料件、木质件等不需要反复拆卸的连接场景，但重复拆卸次数过多会导致内螺纹滑牙，连接失效。在做整机结构设计时，紧固件的选型排布也有很多工程细节需要注意：不同材质的被连接件需要匹配不同表面处理的螺丝，比如户外使用的设备需要选用304不锈钢材质或者镀锌钝化处理的螺丝，避免长期受潮生锈导致无法拆卸；连接塑料件时需要选用大法兰面的螺丝，增大头部与塑料件的接触面积，避免拧紧时压强过大压裂塑料工件；有震动工况的设备连接位置，需要配套防松垫圈、螺纹胶或者使用防松螺丝，避免设备运行过程中螺丝松动脱落造成安全事故。这套数模将所有常见螺丝的结构细节做了1:1的还原，包括头部驱动槽的尺寸、螺纹的牙型角、螺杆末端的倒角细节，不管是用于装配时的干涉检查、结构选型参考，还是用于出工程图时的明细栏标注，都可以直接调用，不需要从零开始建模，能够有效减少结构设计阶段的重复劳动，也能避免因为手动建模尺寸不标准导致的装配错误。
