手动膨胀阀结构设计与装配工程图

手动膨胀阀作为制冷系统管路中核心的节流调节部件，常应用在中小型冷库、冷藏运输单元、实验用制冷台架以及需要人工精准匹配冷媒流量的特殊制冷回路中，区别于热力膨胀阀、电子膨胀阀的自动调节逻辑，手动结构的调节可靠性更高，不存在感温包失效、电子元件故障带来的调节失准问题，在工况稳定、需要长期固定节流开度的制冷场景中，依旧是不可替代的阀件选型方案。

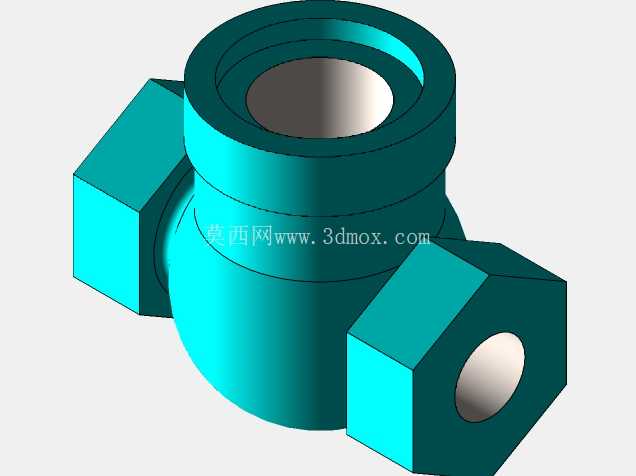

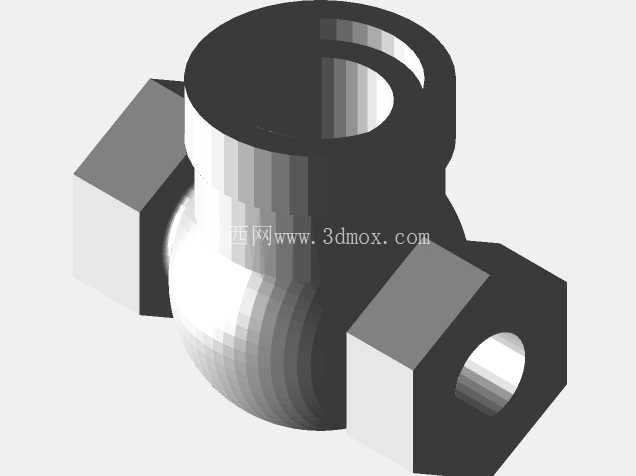

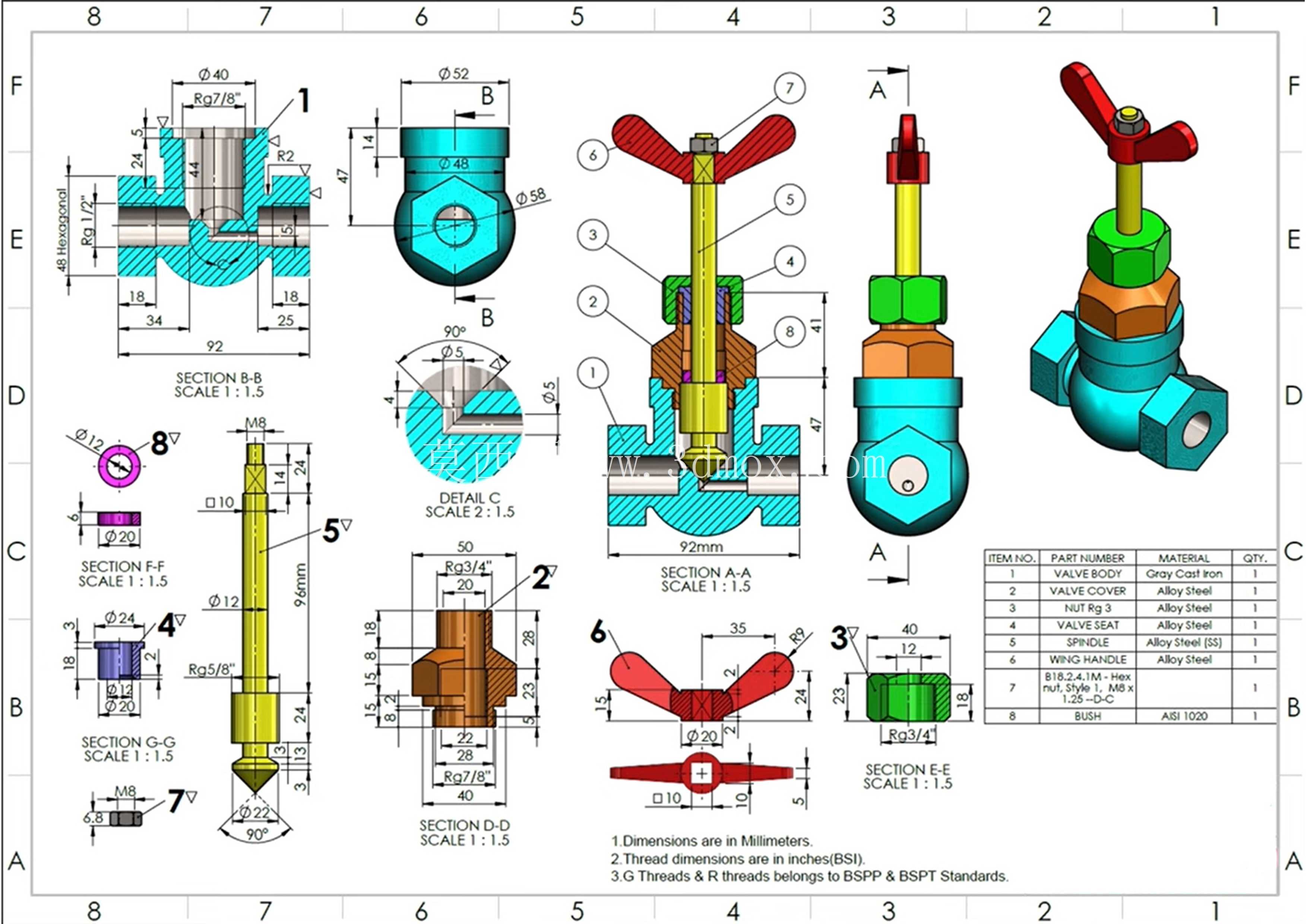

从整套工程图纸的结构拆解来看，该阀采用直通式管路连接布局，阀体下部为进出流道，适配英制管螺纹连接标准，可直接对接同规格的制冷紫铜管或钢制管路，安装时无需额外定制过渡接头，能匹配常规制冷管路的安装空间要求。整体装配高度控制在92mm范围内，阀体最大外轮廓直径不超过40mm，手轮操作端的最大回转半径为26mm，安装时需要在手轮上方预留至少30mm的操作空间，方便操作人员使用扳手或者直接手动旋转调节开度，不会被周边管路、支架遮挡操作路径。

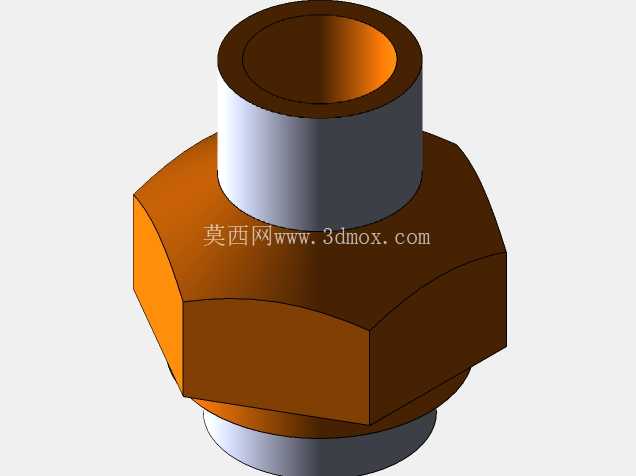

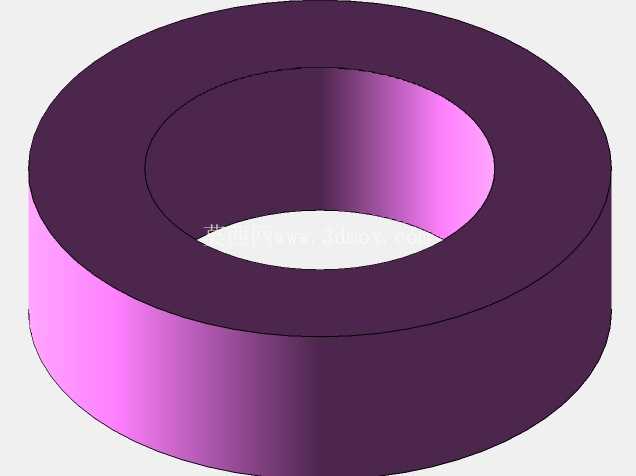

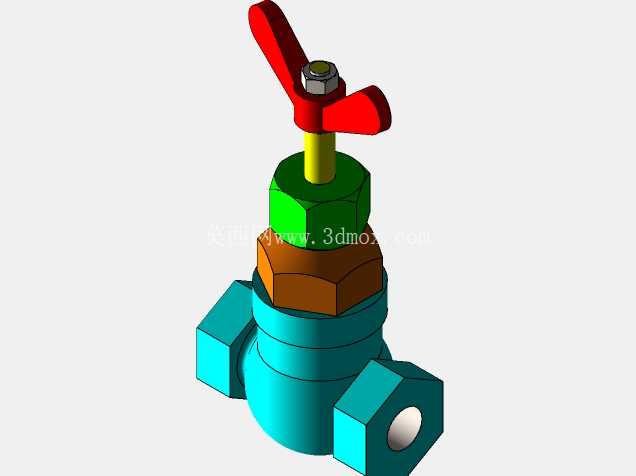

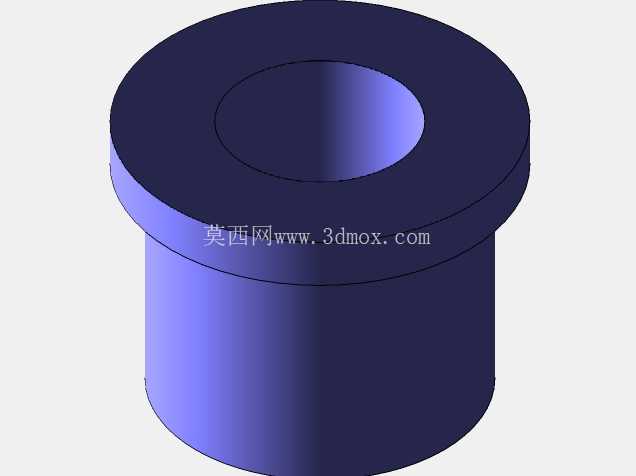

结构设计上，整套阀拆分为8个核心组成零件，从下到上依次为阀座、阀芯、阀杆、密封填料、填料压盖、阀盖、锁紧螺母、蝶形手轮。阀座采用铸铁材质，流道处做了圆弧过渡处理，避免冷媒流经时产生过大的局部阻力，同时减少冷媒中携带的冷冻油在阀腔内沉积；阀芯为锥形节流结构，锥度经过匹配计算，阀杆旋转一圈对应的开度变化可以实现冷媒流量的线性微调，不会出现小开度时流量突变、大开度时调节迟钝的问题，能满足不同制冷负荷下的节流精度要求。阀杆与阀盖之间采用多层填料密封结构，密封填料选用耐冷媒腐蚀的丁腈橡胶材质，配合填料压盖的压紧力，可以在-40℃到120℃的工作温度区间内杜绝冷媒沿阀杆间隙泄漏，同时填料压盖设置了两个对称的压紧螺栓，后期维护时不需要整体拆解阀门，只需均匀拧紧压盖螺栓即可补偿填料磨损带来的密封间隙，大幅降低现场维护的工作量。

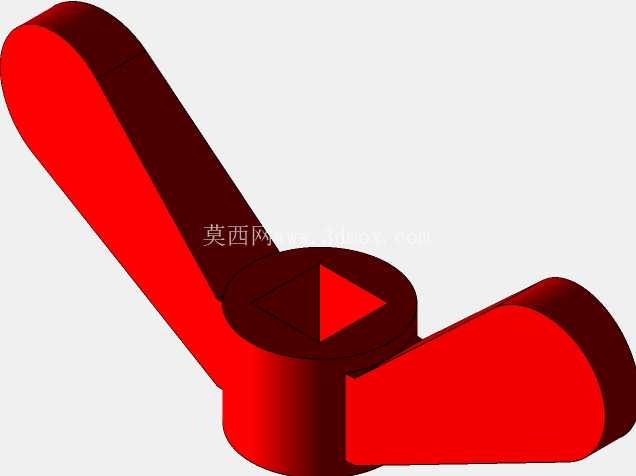

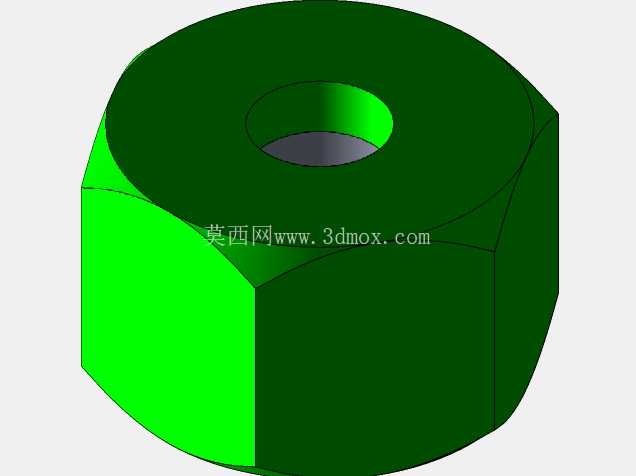

蝶形手轮采用冲压钢板成型，表面做防锈处理，两个操作翼的长度经过人体工程学匹配，手动旋转时不需要过大的操作力，就能带动阀杆上下运动实现开度调节，手轮与阀杆之间采用方榫连接配合锁紧螺母固定，长期操作也不会出现手轮打滑、空转的问题。阀盖与阀体之间采用金属面加密封垫片的连接结构，连接螺栓沿圆周均匀布置，拧紧时可以保证密封面受力均匀，承受制冷系统最高2.5MPa的工作压力时不会出现密封面渗漏。

从安装边界来看，该阀的进出流道中心距为18mm，阀体底部到流道中心的高度为16mm，管路安装时可以直接贴临支架或者设备壁面固定，不需要额外预留底部避让空间；流道接口为内螺纹结构，安装时要注意管路拧入深度控制在8mm以内，避免拧入过深顶到阀座内部的节流腔，影响阀芯的正常行程。整套结构的零件全部采用常规机械加工工艺即可生产，没有复杂的异形曲面或者特殊加工要求，阀芯、阀杆等运动部件的配合公差选用H7/g6间隙配合，既保证运动过程无卡滞，又能控制配合间隙不会带来过大的内泄漏。在实际选型应用中，该阀可以作为制冷系统的主节流阀，也可以作为旁通管路的辅助调节阀，配合截止阀、过滤器等其他制冷阀件组成完整的冷媒控制回路，调节时可以通过手轮的旋转圈数对应开度参考值，结合系统蒸发温度、回气压力的反馈，逐步调整到匹配系统负荷的开度位置，调整到位后可以拧紧阀杆上的锁紧螺母，避免设备运行过程中振动导致阀杆转动、开度发生偏移。

图纸中附带的各个剖面视图，清晰标注了每个零件的配合尺寸、形位公差要求，比如阀杆的直线度公差控制在0.02mm以内，保证阀杆上下运动时不会出现偏磨，延长密封填料的使用寿命；阀座密封面的粗糙度要求达到Ra1.6，保证阀芯关闭时能实现可靠密封，在系统停机时可以完全截断冷媒通路，减少高低压侧串压的问题。所有螺纹连接部位都做了退刀槽设计，加工时不会出现螺纹收尾不完整导致的装配干涉，同时装配时可以在螺纹部位涂抹少量耐冷媒螺纹密封胶，进一步提升连接部位的密封性能。
