炼化行业立式关闭气体洗涤器结构模型

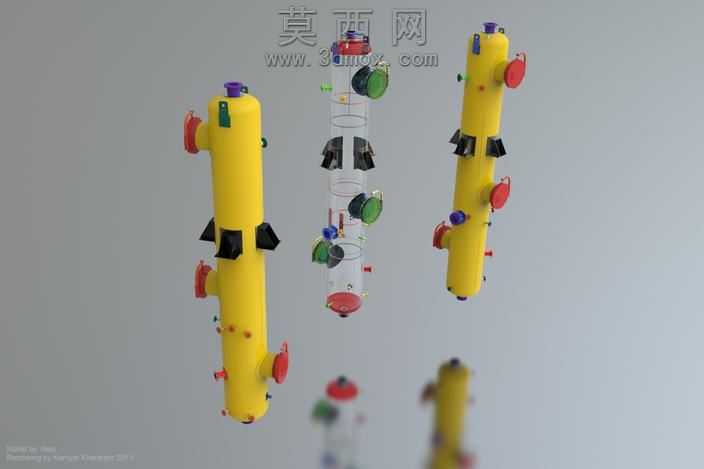

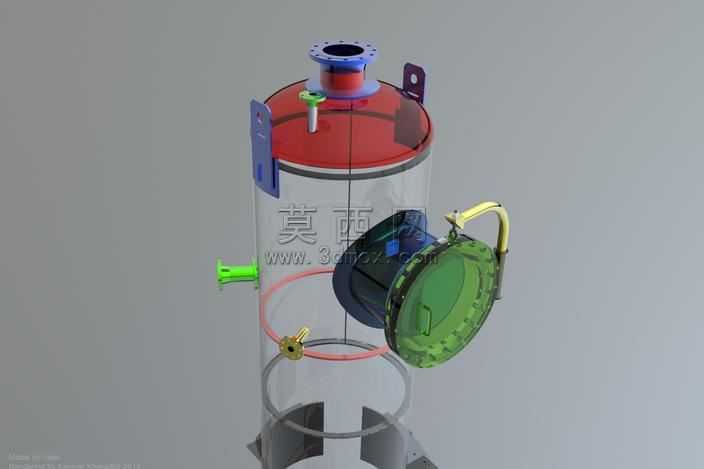

本模型为炼化行业用于流体或气动压力维护的关闭气体洗涤器三维建模成果，建模过程严格遵循工业设备设计规范，先通过草图绘制确定立式筒体的基础轮廓，以旋转凸台命令生成主承压筒体结构，再依次完成顶部封头、底部封头的特征构建，保证筒体整体的同轴度与壁厚均匀性，符合压力容器类设备的结构设计逻辑。模型对筒体上分布的多组接口做了精细化建模，区分了不同口径的流体进出口、检测接口、排污接口的结构差异，对接口处的法兰连接结构做了细节还原，包含法兰盘、密封面、连接螺栓点位的特征呈现，还原了工业现场设备的真实连接形式。针对设备上的关闭控制组件，建模时还原了红色手轮操作件、黑色固定支撑卡件、紫色顶部控制阀件的结构形态，通过不同特征命令区分各功能部件的装配关系，清晰展示了设备的操作点位与固定结构。材质渲染阶段，为筒体主体赋予醒目的工业黄色防护漆材质，还原炼化行业承压设备的标准涂装特征，为手轮操作件赋予红色哑光烤漆材质，为控制阀件赋予深紫色工程塑料材质，为透明视窗段赋予高透玻璃材质并添加轻微折射效果，为固定卡件赋予黑色金属磨砂材质，不同材质的区分让设备各功能部件辨识度大幅提升。模型同时制作了爆炸视图展示效果，将筒体、内部组件、外部阀件、支撑件沿装配轴线拆分排布，清晰呈现各零部件的装配顺序与配合关系，可直观看到设备内部的气液接触结构、导流组件的排布形式，完整还原了关闭式气体洗涤器的工作结构逻辑，可用于炼化设备结构教学、装置布局模拟、运维培训演示等场景，建模过程中对设备的安装支脚、接口方位、操作空间预留都做了符合工业实际的设计，保证模型结构的合理性与实用性。
