双联切换式双重过滤装置三维结构设计

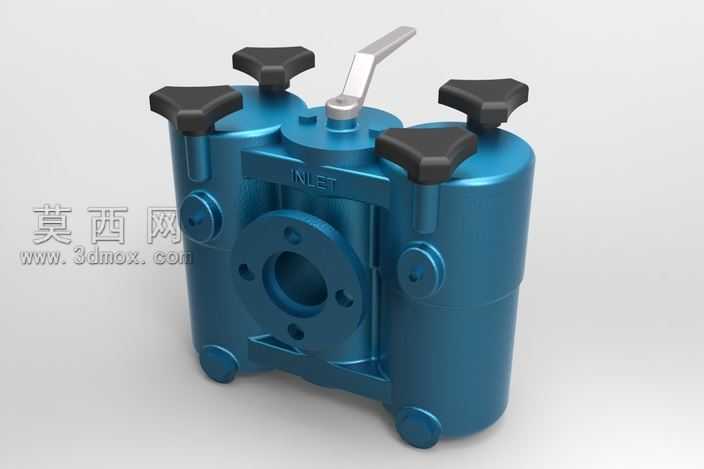

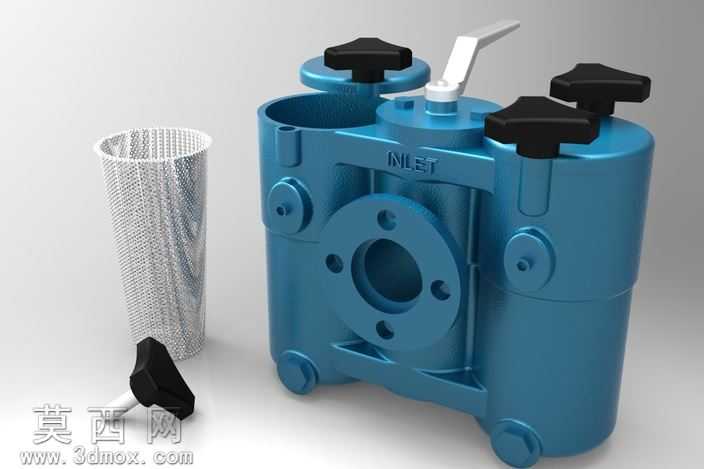

本作品为双联切换式双重过滤装置的三维建模成果，建模过程严格遵循流体过滤设备的工程设计规范，先通过草图绘制完成整体轮廓的尺寸约束，以中部带INLET标识的入口法兰为定位基准，对称搭建两组圆柱形过滤腔体结构，保证双腔布局的同轴度与装配公差符合实际生产要求。建模阶段对装置各部件进行独立参数化构建：腔体顶部设置三个黑色星形手拧旋钮，分别对应两腔的排气、卸压功能与锁紧结构，旋钮表面做防滑纹理建模还原真实操作手感；中部设置银白金属质感的切换拨杆，通过旋转可实现流体通路在两个过滤腔之间的无缝切换，建模时还原了拨杆的转轴限位结构，确保切换动作的逻辑合理性；腔体侧面预留的圆形接口做了沉孔与安装凸台设计，匹配管路连接的密封安装需求。配套的网式滤芯采用多孔网格特征建模，还原金属编织滤网的通透结构，滤芯端盖做包边处理，与腔体内壁的定位槽尺寸完全适配，保证装配时滤芯可顺利推入腔体完成密封。渲染阶段采用工业产品写实渲染方案，装置主体阀体赋予哑光蓝色金属漆材质，还原工业铸造阀体的磨砂质感，表面添加细微的颗粒纹理模拟铸件表面的喷砂处理效果；手拧旋钮赋予黑色硬质工程塑料材质，添加轻微的磨砂反光表现塑料件的触感；切换拨杆采用抛光不锈钢材质，调整反射参数突出金属的高光质感；滤芯部分赋予银色金属编织材质，通过半透明与凹凸贴图模拟滤网的细密网孔结构。场景布光采用三点布光法，主光源从侧上方打亮装置主体结构，突出法兰孔、加强筋、腔体圆角等结构细节，辅光源补光消除暗部死黑，添加柔和的地面阴影增强模型的立体感与真实感。设计上采用双腔并联结构，核心思路是实现不停机换芯的连续过滤功能，当其中一腔滤芯堵塞需要更换时，只需拨动切换杆将流体通路切换至另一腔，即可在不中断管路流体输送的前提下完成堵塞滤芯的更换与维护，解决了单筒过滤器停机维护影响生产连续性的痛点；建模时还原了腔体底部的排污口结构、腔壁的加强筋结构，在保证装置结构强度的同时优化壁厚，减少不必要的材料消耗，整体结构紧凑，操作部件布局符合人机工程学要求，手动旋钮与切换杆的位置设置在操作人员无需弯腰即可操作的高度，适配工业管路系统的安装使用场景，可用于流体管路过滤系统的方案展示、结构验证与装配模拟。
