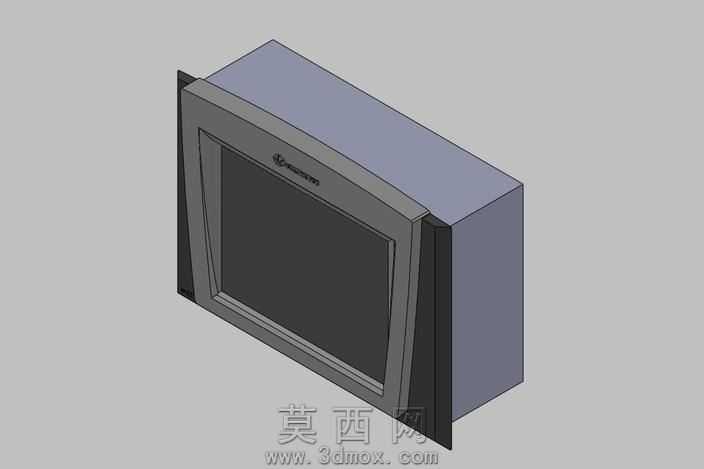

中电V570-57-T40B工业人机界面三维建模

本模型为Unitronics品牌中电V570-57-T40B工业可编程逻辑控制器人机界面的三维数字模型，建模过程严格遵循实物测绘的尺寸比例，完整还原了该款工业触控终端的外观结构与细节特征。建模阶段以实物的正、侧、背多视角参考为基准，先通过基础几何体搭建主体框架，将设备拆分为前面板触控显示区、边框防护结构、后壳安装腔体三个核心模块分别构建，确保各模块的拼接公差与实物一致，前面板的屏幕凹陷深度、边框的倒角弧度、后壳的散热槽位都通过精准的草图绘制与特征拉伸完成，屏幕区域的内凹结构通过偏移曲面实现，还原了实物屏幕与边框的层级关系。材质渲染阶段针对工业设备的质感做了分层处理，前面板边框采用哑光深灰硬质塑料材质，添加细微的磨砂颗粒纹理模拟工业级塑料的耐磨表面质感，屏幕区域采用半哑光的玻璃材质，设置低数值的反射率与轻微的粗糙度，还原工业触控屏防眩光的表面特性，后壳采用浅灰工程塑料材质，边缘的安装卡扣、侧面的接线端口凹槽都做了细节刻画，端口处的防尘挡片结构也通过薄壳特征还原，确保外观细节与实物完全匹配。结构设计上完整还原了该款人机界面的壁挂/嵌入式安装的外形特征，后壳的安装孔位预留、侧边的接线槽开口都按照实物尺寸定位，模型的整体比例协调，各部件的装配关系清晰，没有出现结构穿模或比例失调的问题。设计过程中优先保证工业设备的严谨性，所有外观特征都参考实物产品手册的参数进行校准，没有添加多余的装饰性结构，确保模型可用于工业场景的布局演示、设备安装模拟、产线可视化展示等用途，模型的曲面过渡平滑，边缘的圆角处理符合工业注塑件的工艺特征，还原了量产工业产品的成型质感，整体模型可直接导入各类三维场景进行装配使用，能够精准呈现该款工业人机界面的真实外观形态。
