罗克韦尔ControlLogix系列PLC电源模块三维建模

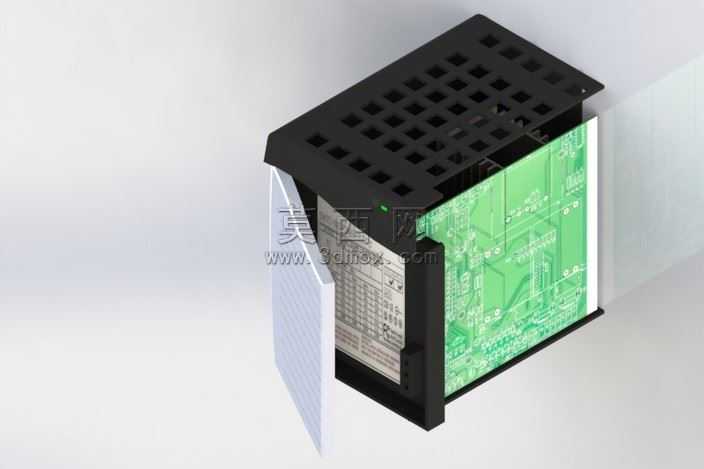

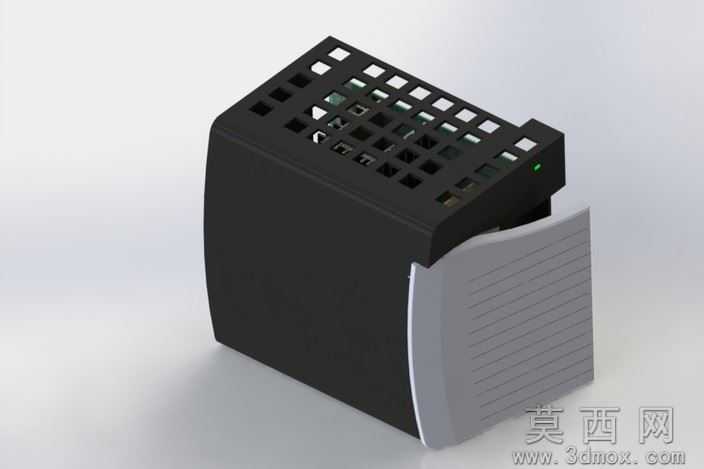

本作品为罗克韦尔ControlLogix系列PLC电源模块的三维建模作品，建模过程严格参照实物外观与结构比例开展，首先通过实物测绘获取模块的整体长宽高尺寸、各部位弧度与倒角参数，在三维建模软件中先搭建整体基础轮廓，将模块拆分为黑色主体外壳、灰色前端盖板、顶部通风栅格、侧边接线区域、状态指示灯位几个独立的建模单元逐一构建。主体外壳部分采用实体拉伸结合曲面切除的方式完成侧边弧形过渡造型，精准还原实物外壳的微弧收边设计，保证外观贴合度；顶部通风栅格部分通过线性阵列特征完成规整的方形通风孔排布，每个通风孔的尺寸、间距都与实物保持一致，还原散热结构的真实形态；灰色前端盖板部分单独建模，通过表面纹理阵列还原盖板上的横向防滑筋条结构，筋条的深度、间距都经过参数校准，还原实物的握持触感对应的外观特征。建模过程中对细节结构做了精细化处理：模块侧面的卡扣结构、接线端的凹槽轮廓、顶部指示灯的内嵌开孔都逐一还原，指示灯位置预留了发光材质的赋予区域，外壳部分区分了哑光黑色工程塑料与浅灰色塑料的材质参数，黑色外壳添加细微的磨砂质感纹理，灰色盖板调整材质粗糙度还原实物的哑光塑料质感，金属接线部位赋予浅灰色金属材质，还原金属件的轻微反光特性。渲染阶段采用柔和的工业产品布光方案，主光源从侧上方打亮模块主体轮廓，辅助光源补全暗部细节，避免通风栅格、卡扣位置出现死黑区域，添加柔和的地面阴影增强模型的真实感与立体感，整体渲染效果清晰展现模块的外观结构与材质区分，可用于工控系统三维布局演示、PLC机柜装配模拟、工业产品教学展示等场景，模型结构完整，各部件比例协调，细节还原度高，能够直观呈现该款PLC电源模块的真实外观形态与结构特征。
