两英寸NPT不锈钢卡箍式管路接头

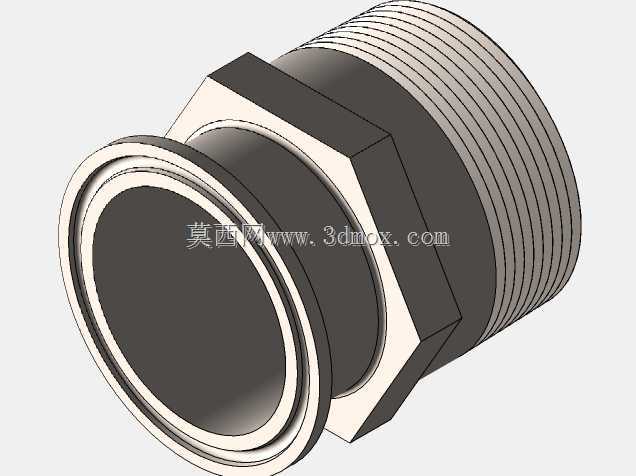

　　该接头采用卡箍端与NPT外螺纹端组合的结构形式，卡箍侧预留标准卡箍咬合的凸缘端面，端面加工有适配密封垫圈的环形止口，装配时卡箍可直接扣合在凸缘上，通过卡箍的锁紧力将对接管路端面与密封垫压紧，无需在接头本体上额外加工法兰孔，拆装效率远高于传统法兰连接，在需要频繁拆解清洗的食品流体管路、制药纯化水输送回路、化工小批量配料管线中十分常用。NPT螺纹端采用符合美制管螺纹标准的锥度外螺纹，螺纹段长度覆盖常规拧入深度，螺纹根部与六角台肩之间留有退刀空间，装配时可在螺纹段缠绕生料带或涂抹螺纹密封胶，拧入对应内螺纹接口后依靠锥面挤压实现管路密封，适配2英寸公称通径的气动、液压、给排水管路接口。接头中部设置一体化六角受力台肩，

　　台肩对边尺寸匹配标准管钳与开口扳手的夹持范围，现场装配时可直接夹持六角部位施加扭矩，避免直接夹持螺纹或卡箍凸缘造成表面损伤，六角与两端结构的过渡处做了圆角处理，减少应力集中，降低管路受振动时出现断裂的风险。整体采用不锈钢材质加工，耐腐蚀性优于普通碳钢镀锌接头，可适配弱酸弱碱流体、洁净蒸汽、饮用水等介质，长期使用不易出现锈蚀剥落污染介质的问题。建模过程中完整还原了NPT螺纹的锥度与牙型轮廓，卡箍凸缘的厚度、端面止口的深度与宽度均按实际装配尺寸绘制，六角台肩的对边距离、对角尺寸以及各段轴向长度均预留了合理的装配余量，模型可直接用于管路系统的干涉检查，确认接头与周边阀体、支架、设备外壳的安装间隙，也可用于卡箍、密封垫圈等配套件的选型匹配。

　　在成套流体设备的布局设计中，这类接头常布置在设备接口与外部管路的衔接位置，卡箍端对接设备内部的快装管路，螺纹端对接现场预埋的内螺纹管线，兼顾设备内部快装需求与现场管路的连接习惯，其轴向总长度可作为管路排布时的安装边界参考，避免现场配管时出现长度不足或干涉问题。
