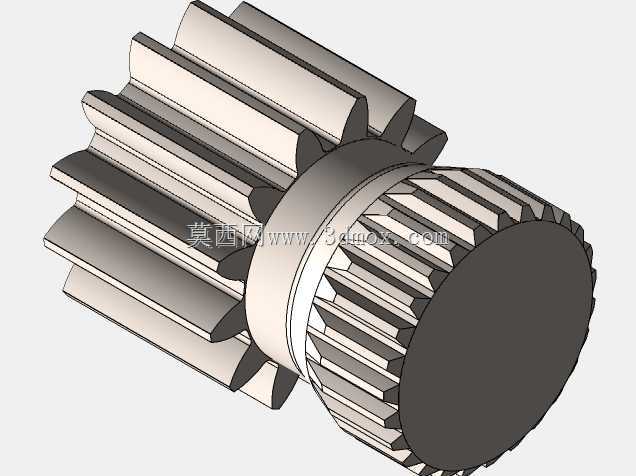

双联组合式传动花键齿轮轴结构

　　该零件为同轴双联齿轮与花键结合的一体式传动构件，在中小功率传动箱、进给机构以及精密传动模组中承担动力分流与扭矩传递的作用，一端采用渐开线圆柱齿轮啮合，另一端采用细齿花键连接，既可以通过齿轮完成平行轴间的定比传动，也可通过花键端与轮毂、滑套或联轴器配合，实现周向扭矩传递与轴向滑移定位。从实际工况看，这类结构常见于空间受限但需要同时完成啮合传动与滑移连接的部位，相比分体装配的齿轮加轴方案，整体式结构减少了配合面数量，降低了键连接带来的应力集中与回程间隙，在频繁换向、中低速重载以及需要轴向换位的机构中更易保持传动一致性。零件中部设置环形轴肩，该轴肩并非单纯装饰结构，而是装配时的轴向定位基准，齿轮段与花键段分别以轴肩端面为限位面，

　　控制轴承内圈、隔套或滑移轮毂的安装位置，避免传动过程中出现轴向窜动。设计时需优先保证两段齿形相对于同一轴线的同轴度，齿轮齿圈与花键外圆应在一次装夹或互为基准的工艺条件下完成精加工，否则装配后容易出现啮合偏载、花键卡滞以及滑移阻力不均的问题。齿轮端采用标准渐开线直齿，齿向沿轴向贯通，啮合时无轴向分力，适合正反转切换频繁的传动路径；花键端齿数较多、齿高较小，接触面积大，承载后应力分布更均匀，同时对中性较好，能够在轮毂滑移过程中维持稳定的定心精度。外形边界上，最大外径由齿轮齿顶圆决定，装配时需预留齿顶与箱壁或相邻零件之间的安全间隙，防止运转干涉；花键端外径小于齿轮齿顶圆，可直接穿过部分安装孔进行装配，降低装配路径的复杂度。

　　轴向长度需结合轴承位、隔套宽度以及啮合齿宽综合确定，过长会增加轴的挠曲变形风险，过短则会削弱花键有效啮合长度并影响滑移行程。建模过程中，齿形与花键齿廓均应按参数化关系构建，保证齿根圆角、齿顶倒角以及端部引导锥的连续过渡，避免在三维装配与工程图出图时出现几何失真。齿根处保留合理圆角可降低热处理与受载时的应力集中，花键入口端的小倒角则能引导轮毂顺利套入，减少装配刮擦。该构件对安装基准的直线度与支撑跨距较为敏感，两端支撑轴承的同轴度偏差会直接反映到齿轮啮合接触斑上，因此在箱体孔系设计时需同步校核轴的挠度与轴承寿命，使齿轮啮合区尽量位于跨距中部，减小悬臂载荷带来的边缘接触。
