电机转子带轴冲片组件结构设计

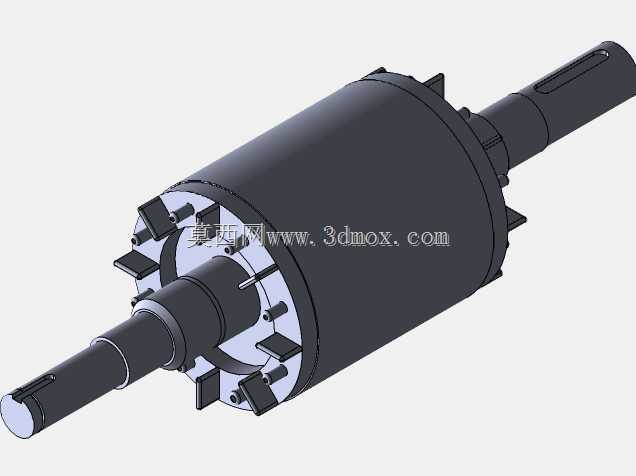

　　这套转子组件是旋转电机完成机电能量转换的核心运动部件，整体采用同轴贯穿的阶梯轴加圆柱铁芯布局，两端轴颈预留键槽，用于与负载端联轴器、轴承内圈以及后端位置反馈元件形成周向固定，避免高速启停过程中出现相对打滑。铁芯外圆沿周向均匀布置凸极与嵌装槽位，冲片叠压后通过端部定位结构压紧，既保证导磁路径连续，也为导条或永磁体提供可靠的机械约束。从实际装机边界来看，轴伸端的直径与长度需要匹配负载侧的安装距，轴承位的同轴度直接决定整机运行的振动水平，设计时需要将铁芯外圆与定子内孔的气隙均匀度控制在合理范围内，气隙偏大会降低励磁效率，过小则可能在热态变形后引发扫膛。在工业传动场景中，这类转子常见于泵类、风机、输送线以及通用伺服驱动单元，

　　运行时随定子磁场旋转输出扭矩，轴上的台阶分别承担轴承定位、铁芯轴向限位和密封件安装作用。建模过程中优先保证回转体特征的同轴关系，键槽方位与冲片槽位的角度对应关系也需要明确，以便后续工程图直接标注形位公差。端部的凸起结构一方面用于叠片定位，另一方面可作为动平衡去重或加重的参考区域，因为转子在完成绕线或磁钢装配后必须进行动平衡校正，否则高速段会产生明显振动并缩短轴承寿命。转轴采用变截面设计并非单纯为了减重，更多是依据各段受力差异分配直径：轴伸段承受弯矩与扭矩复合作用，轴承位需要满足配合精度，铁芯安装段则要提供足够的过盈定位面。冲片外圆的槽型决定了电机的齿槽转矩与空载反电势波形，周向分布的凸耳还可改善装配时的导向性。对于结构工程师而言，

　　拿到这类数模后不能只关注外形，还要核对轴向尺寸链：轴承内圈到铁芯端面的距离、轴伸长度与壳体止口的匹配、键槽顶部与轮毂键槽底部的间隙，都会影响最终装配。若用于变频驱动场合，转子的固有临界转速也应避开常用工作区间，因此轴的跨距、铁芯质量分布以及轴承支撑刚度都要在选型阶段一并核算。该模型把转轴、叠片和端部定位件按装配关系完整表达，能够直接用于干涉检查、运动模拟和工程图细化，也可作为同类电机改型设计时的基础参考。
