双叉臂式铰接连接传动摇臂结构

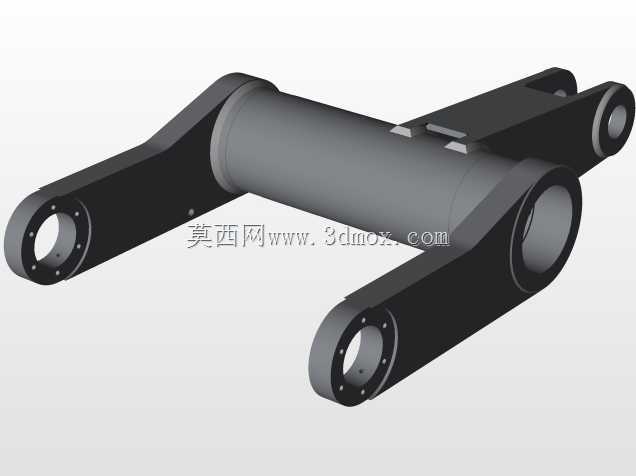

　　该构件属于重载传动系统里的铰接摇臂部件，整体采用对称双支臂跨接布局，中间为贯通式圆柱主体，两端支臂分别预留同轴销孔与安装法兰面，可在工程机械的执行机构、起重设备的变幅连杆组、矿山设备的摆动传动单元中承担力传递与角度换向作用。实际工况下，这类摇臂通常一端铰接固定机架，另一端连接驱动油缸或传动拉杆，将直线推拉力转化为定轴摆动扭矩，中间圆柱段可作为铰接转轴的安装基体，也可穿装定位销轴实现双侧支撑，降低单侧受力带来的弯矩载荷。从结构设计逻辑来看，双支臂采用等强度变截面设计，靠近销孔的受力区域做了加厚凸台处理，臂身向中间筒体过渡处设置圆弧卸荷槽，避免应力集中在焊接或铸造拐角处；支臂端部的法兰面预留螺栓孔，可适配不同规格的端盖、

　　轴承座或连杆接头，无需修改主体结构即可匹配多种安装场景。安装边界方面，中间筒体的外径决定了铰接支座的最小包容宽度，双侧支臂的外伸长度决定了摆动行程范围内的运动包络，设计时需校核销孔中心距与周边构件的干涉距离，尤其在摇臂做±30度范围内摆动时，臂身外侧与机架加强筋的安全间隙需保留足够余量。构件的销孔内可镶嵌自润滑轴承套，降低反复铰接转动带来的磨损，筒体内部可设计为中空结构，在保证整体抗弯抗扭截面系数的前提下降低自重，减少运动过程中的惯性冲击。这类构件常见于挖掘机的斗杆连杆机构、起重机的变幅摇臂组件、输送机的张紧摆动架中，工作时需承受交变拉压载荷与瞬时冲击载荷，因此建模过程中需严格保证各销孔的同轴度公差，

　　两端支臂的对称度误差需控制在机加工允许范围内，避免装配后出现卡滞、偏磨问题。主体结构的壁厚过渡尽量平缓，减少截面突变带来的应力集中，法兰面的螺栓孔位置度需匹配对接件的安装孔位，确保现场装配时无需额外修配即可完成铰接组装。
