EDM定位检查治具结构设计

　　该检查治具主要面向电火花加工工位的电极重复定位与快速校验场景，在模具制造车间的EDM工序中，操作人员需要频繁更换不同形状的铜公电极，传统打表找正方式耗时较长，且每次装夹的一致性依赖操作人员经验，这类治具通过标准化的定位接口，将电极的重复定位误差控制在极小范围内，同时可作为上机前的基准检查块，快速确认电极夹持状态是否存在偏移、倾斜。

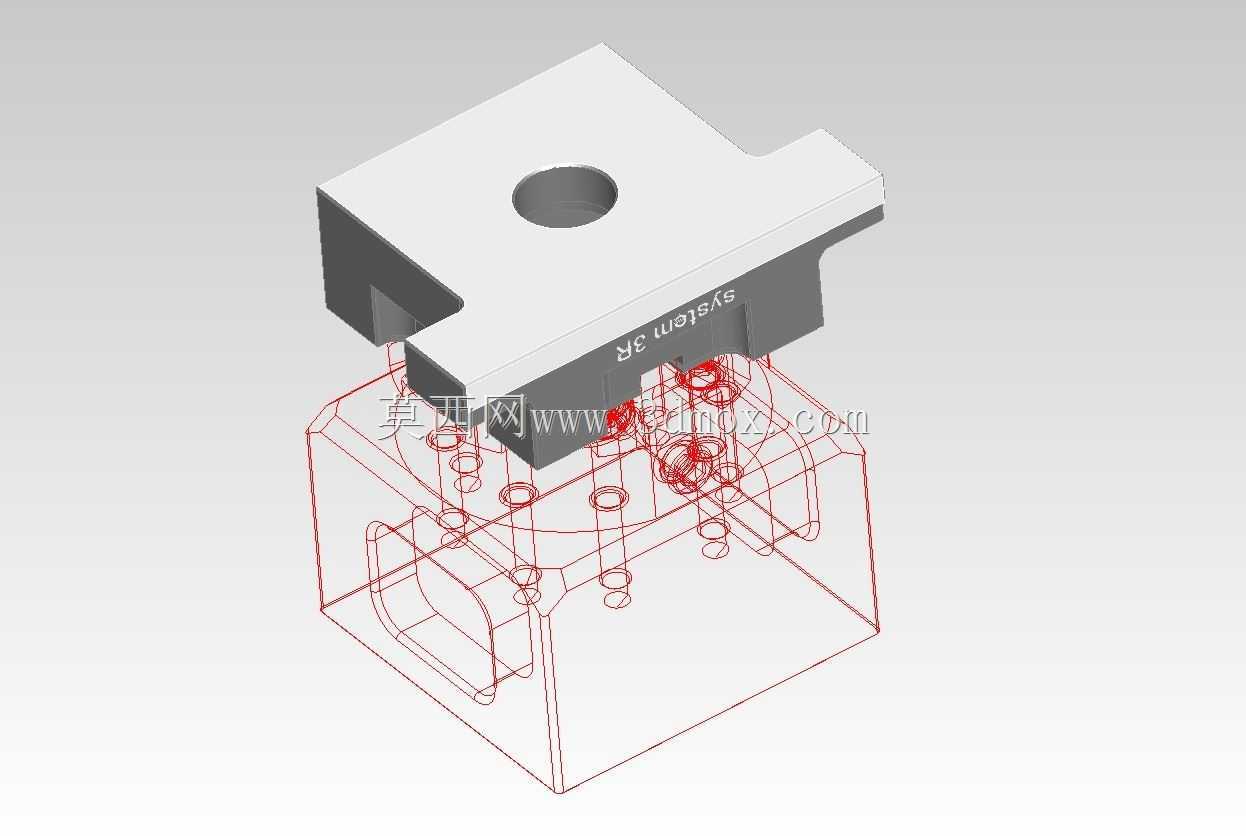

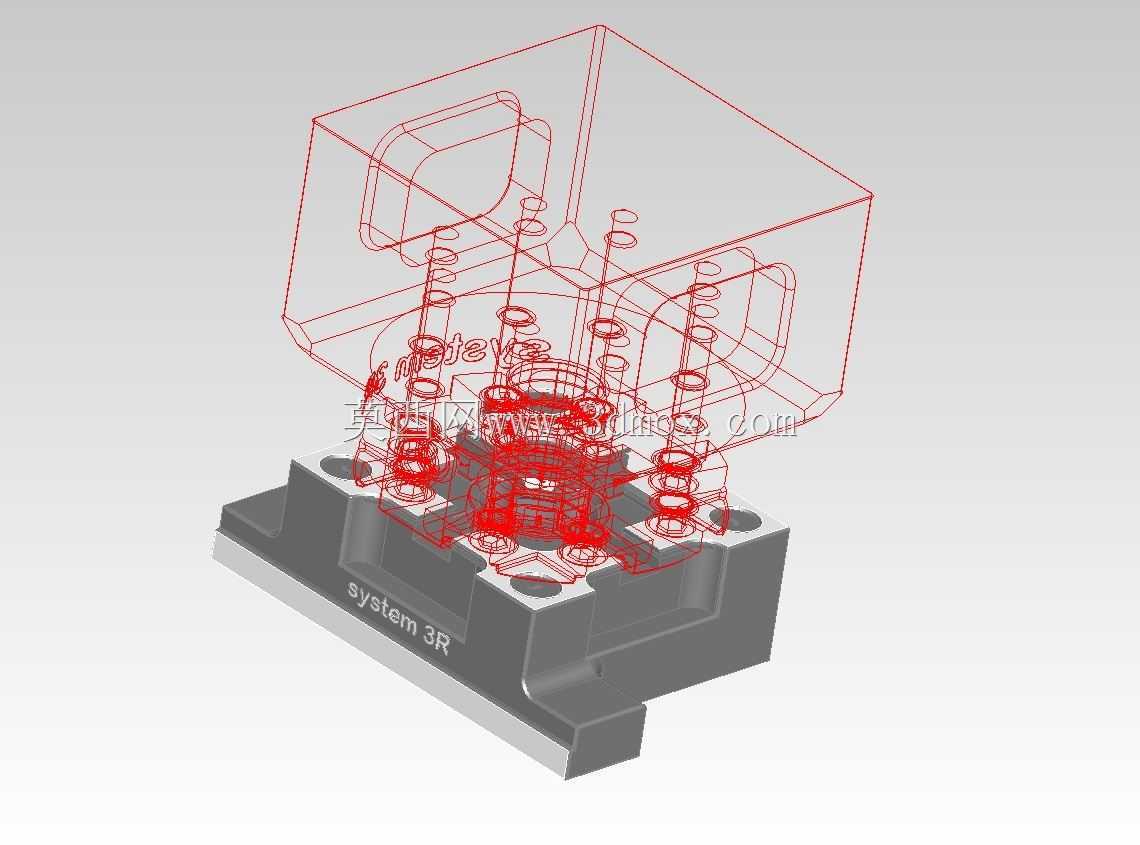

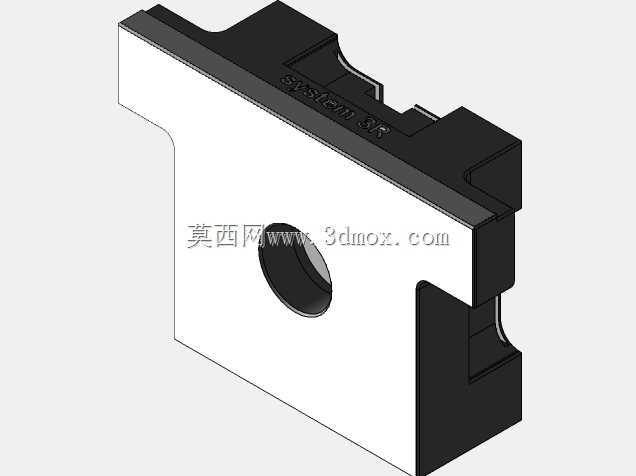

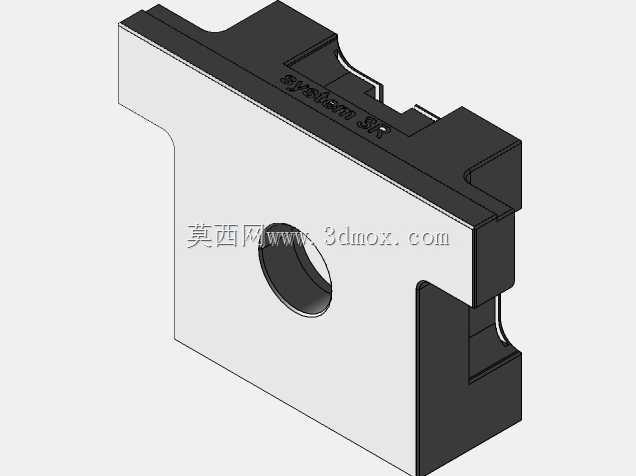

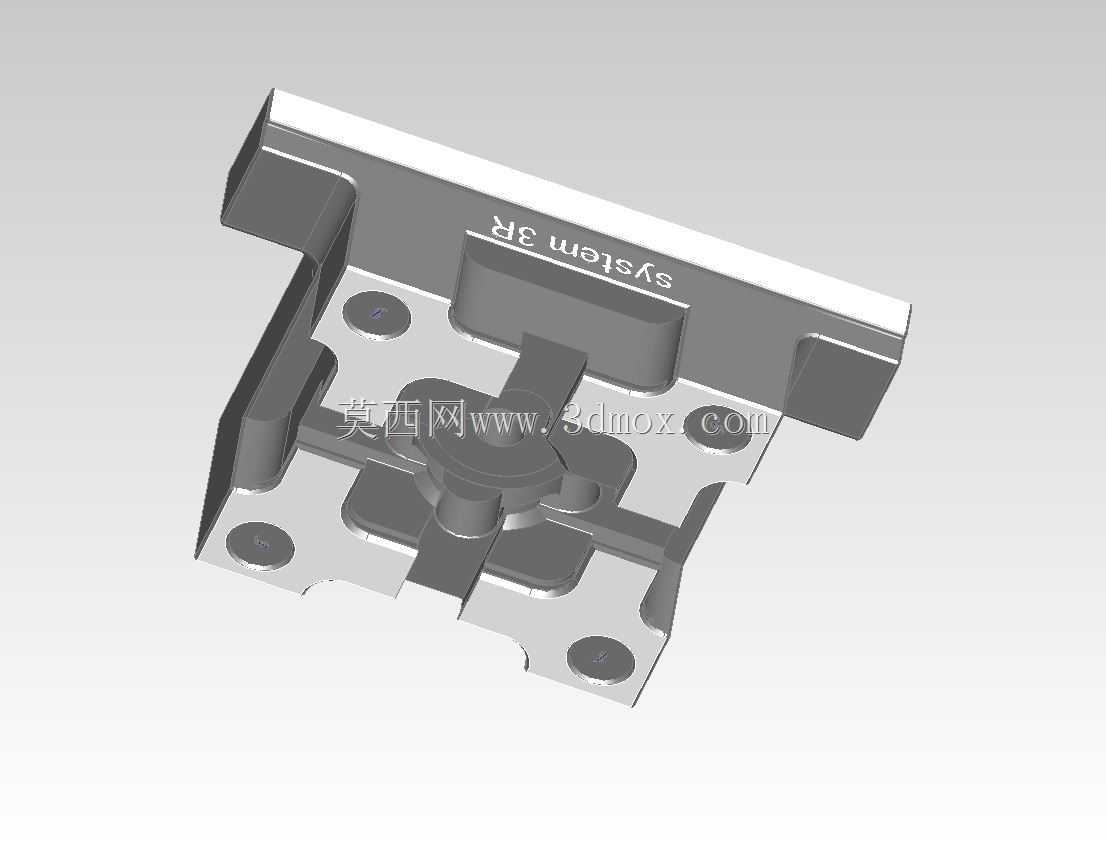

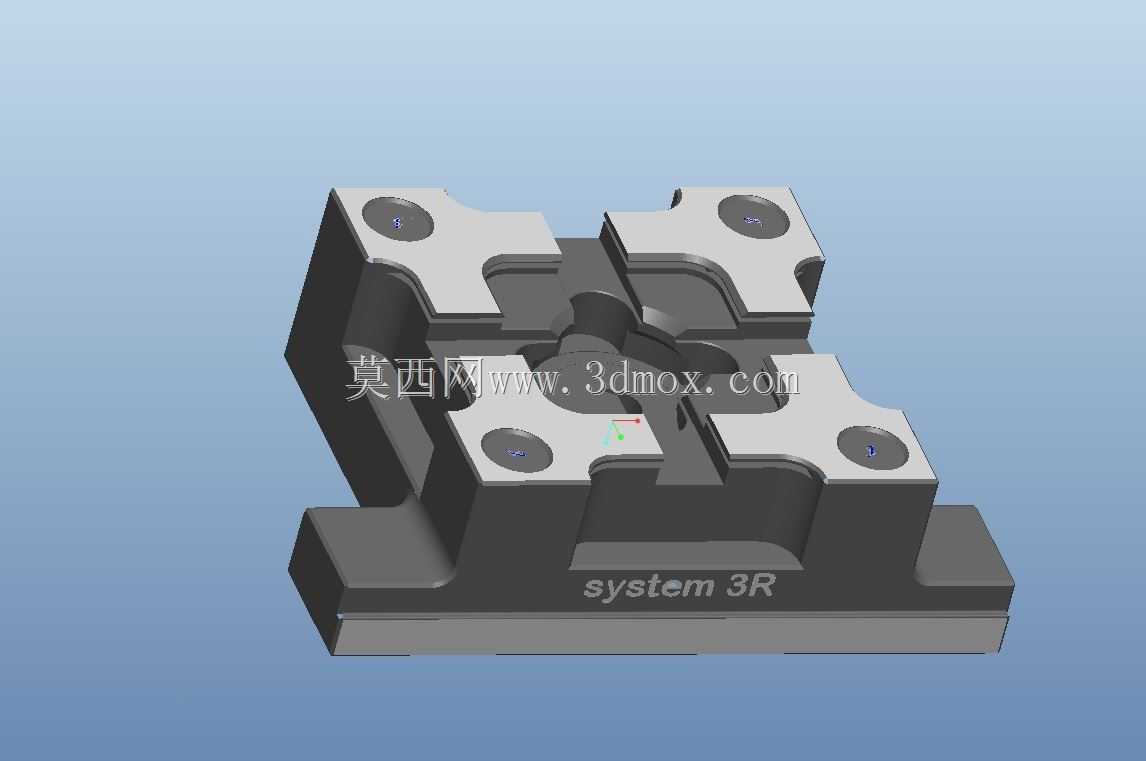

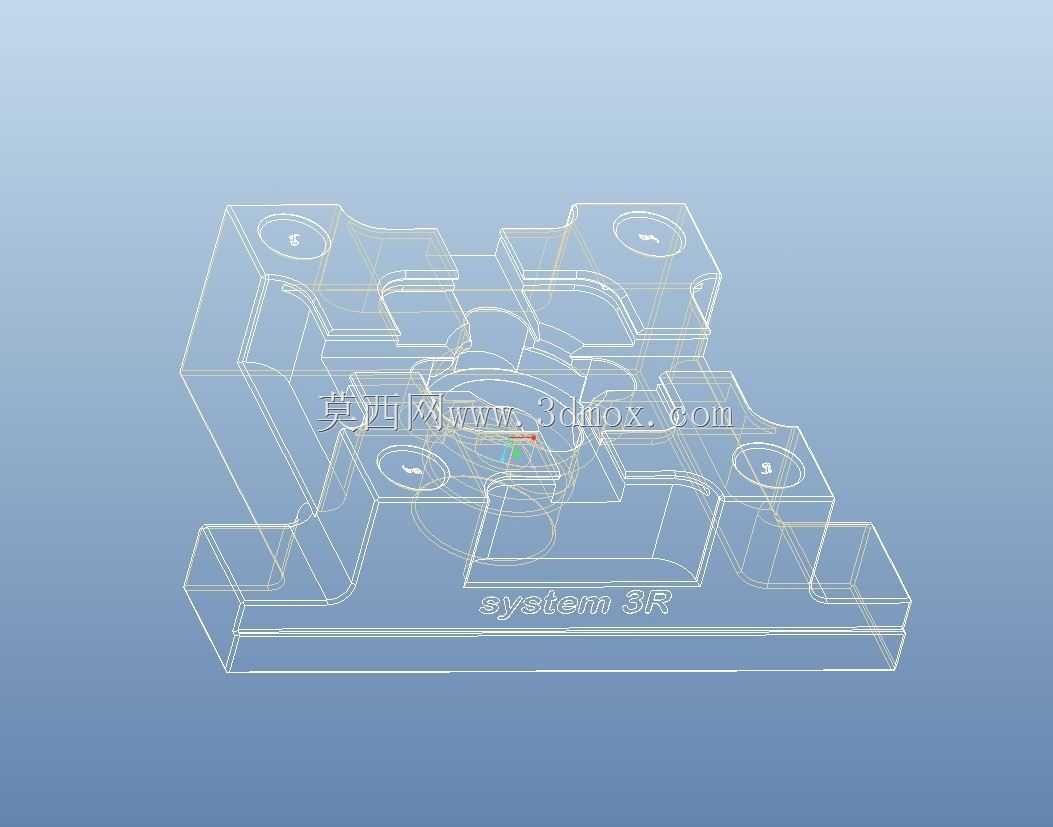

　　从结构上看，治具主体分为上下两个功能区域：上部为带中心通孔的压紧定位块，顶面开设圆形避让孔，用于穿过锁紧螺钉或让开电极柄部的突出结构；下部为基座，内部集成多组定位销孔与螺丝过孔，红色线框所呈现的内部腔体用于容纳3R夹具的标准夹头与锁紧弹片。侧壁预留的横向孔位对应夹具的气动或手动锁紧接口，可在不拆卸基座的情况下完成夹头的触发与释放。

　　设计思路上优先保证基准面的平面度与垂直度，上部定位块的底面与基座顶面之间为硬接触配合，装配时通过销钉做精确定位，再由内六角螺钉从底部反向锁死，避免长期使用后出现错位。基座四周的安装孔采用沉孔设计，可直接固定在机床工作台或专用夹座上，安装边界需保证四周留出至少二十毫米的扳手操作空间，顶部压紧块的突出翼边用于辅助取放，同时也可作为对刀时的Z向基准面。

　　在实际使用中，电极柄部插入夹头后，治具能够通过内部的弹性夹片自动定心，操作人员只需按下锁紧开关即可完成夹持，随后可利用百分表接触治具顶面与侧面，快速校验机床坐标系是否漂移。相比通用平口钳，这类专用检查治具省去了逐个电极分中的步骤，尤其适合多电极、多型腔的模具加工任务，能够显著减少EDM设备的待机时间。

　　建模过程中需要重点关注内部夹片的活动间隙，腔体侧壁与夹头之间的配合间隙通常控制在零点零二至零点零五毫米之间，过大会导致定位刚性不足，过小则可能出现夹头卡滞。中心孔的同轴度、上下结合面的平行度是关键公差项，三维装配时需做干涉检查，确认锁紧螺钉在全行程内不会与基座内壁发生摩擦。
