符合GOST标准的起重吊钩三维设计作品

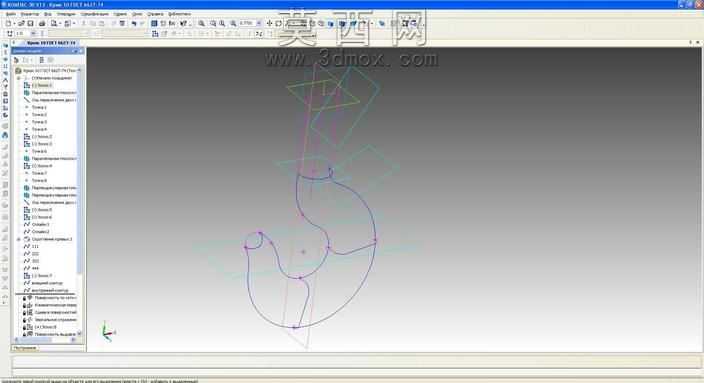

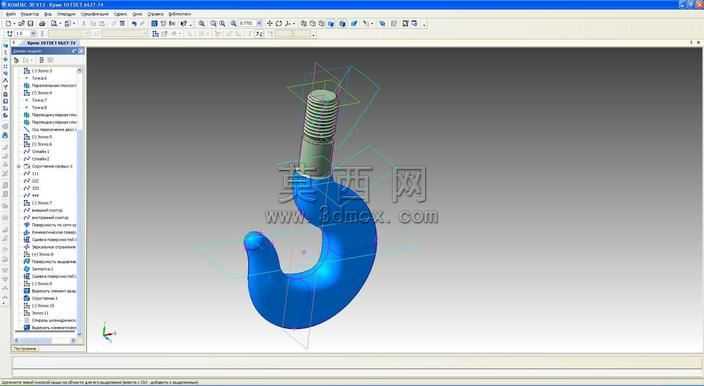

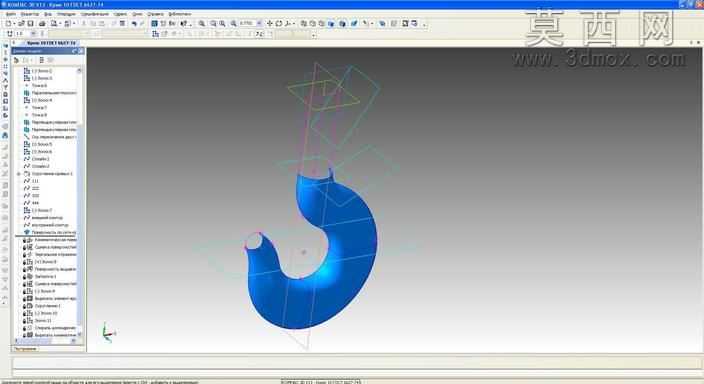

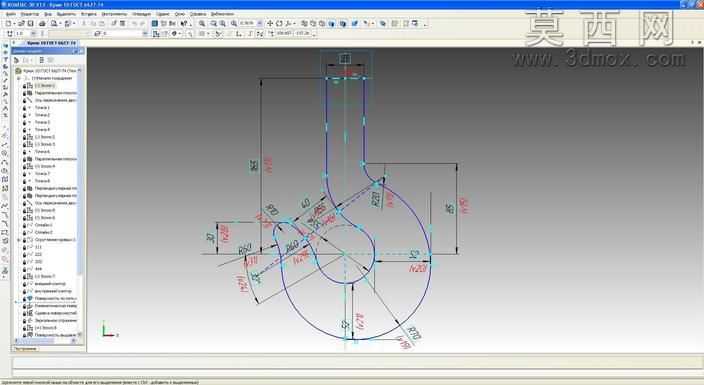

本作品为符合GOST 6627-74标准的起重吊钩三维模型，建模过程严格遵循工业吊装配件的设计规范，首先通过草图绘制勾勒吊钩的整体轮廓：上部为标准外螺纹连接段，用于和起重吊具的连接座实现可靠旋合装配，螺纹段下方设置圆柱形定位轴颈，保证装配时的同轴度精度，避免吊装过程中出现偏载受力。下部钩体采用平滑过渡的大曲率弧形结构，建模时通过样条曲线精准控制钩身的截面变化，从轴颈位置开始逐步过渡到钩尖部位，所有曲面连接处均做圆角处理，消除应力集中隐患，完全满足起重作业的承重力学要求。材质设计上，上部螺纹连接段与定位轴颈采用合金结构钢材质，渲染时呈现金属银灰色质感，表面设置细微的机加工纹理，还原车削加工后的真实表面状态；下部钩体做发黑防锈处理，渲染为哑光深黑色，表面带有均匀的氧化层质感，区分不同功能部位的表面处理工艺，同时清晰展现钩身的流畅曲面形态。结构设计充分考虑实际使用需求：钩尖部位做收窄圆弧处理，既方便挂入吊环、索具等吊装配件，又保证钩尖的结构强度不会因尖锐造型出现磕碰断裂；钩身的弧形内腔尺寸经过合理规划，适配常规规格的吊装索具，避免使用时出现索具卡滞或滑脱的问题；上部螺纹的牙型、螺距完全匹配对应规格的连接螺母，保证装配时的互换性，符合工业五金配件的通用化设计要求。建模过程中对所有配合尺寸做了参数化约束，可根据不同承重需求快速调整钩身截面直径、螺纹规格、整体长度等参数，适配0.5吨到10吨不同级别的起重作业场景，模型曲面连续无破面，所有特征参数完整，可直接用于工程出图、装配仿真、力学模拟分析等后续工作，也可作为起重设备、吊装工装设计的标准配件调用，渲染效果真实还原了实物的材质质感与结构细节，能够直观展现吊钩的整体形态与各部位结构特征。
