高精度斜齿圆柱齿轮传动件结构设计

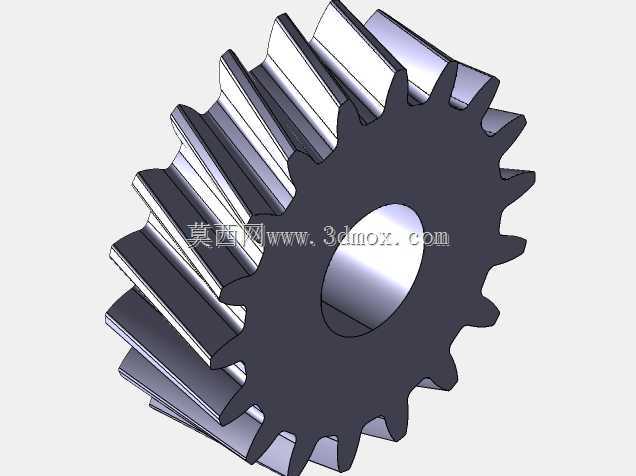

　　在各类需要平稳传递旋转动力的工业设备中，斜齿圆柱齿轮始终是重载、高速传动场景下的核心基础零件，这款斜齿轮的三维结构完整还原了实际加工与装配所需的全部几何特征，可直接用于传动系统的干涉校验、运动仿真以及后续的工程图导出。从实际工况适配来看，这类齿轮广泛应用于机床主轴箱、汽车变速器、工业减速机以及自动化输送设备的动力端，相比直齿圆柱齿轮，其轮齿沿齿宽方向呈螺旋线排布，啮合过程中轮齿是逐步进入与退出接触的，不会出现直齿轮啮合时的整齿冲击，因此传动平稳性更强、噪音更低，同时重合度更大，可将载荷分散到更多啮合齿面上，显著提升轮齿的承载能力与抗冲击性能，适合中高速、重载的连续运转工况。该模型的设计思路完全围绕实际装配与传动需求展开，

　　中心的通孔为轴安装基准孔，与传动轴采用过渡配合或小间隙配合，通过键连接实现周向固定，传递额定扭矩；齿轮的齿顶圆、分度圆与齿根圆参数经过严谨的几何约束，螺旋角取值兼顾轴向力与承载能力，在设计时需配套匹配对应旋向的啮合齿轮，同时在轴系设计中要配置成对的角接触轴承或推力轴承，来抵消斜齿轮运转时产生的轴向分力，避免轴系出现窜动。从安装边界来看，齿轮的轴向宽度决定了轴系上的安装空间，齿顶圆尺寸需匹配箱体内腔的避让空间，防止运转过程中齿顶与箱体发生剐蹭；端面的加工精度直接影响齿轮的轴向定位精度，建模时已预留了装配倒角，避免压装时出现锐边干涉。轮齿部分的建模严格遵循渐开线齿廓生成逻辑，齿面的螺旋过渡顺滑无畸变，

　　可直接导入有限元分析软件进行齿面接触应力与齿根弯曲应力的校核，帮助工程师快速验证不同载荷工况下的齿轮强度裕度。在进行设备选型时，可直接基于该模型调整模数、齿数、螺旋角、齿宽等核心参数，快速适配不同的传动比与扭矩传递需求，无需从零开始构建轮齿特征，大幅缩短传动系统的开发周期。模型的几何细节完全贴合实际加工工艺，齿根处的过渡圆角可降低应力集中效应，避免长期交变载荷下出现齿根断裂，所有特征均支持后续的数控加工编程，可直接对接滚齿、插齿等后续加工工序的工艺规划。
