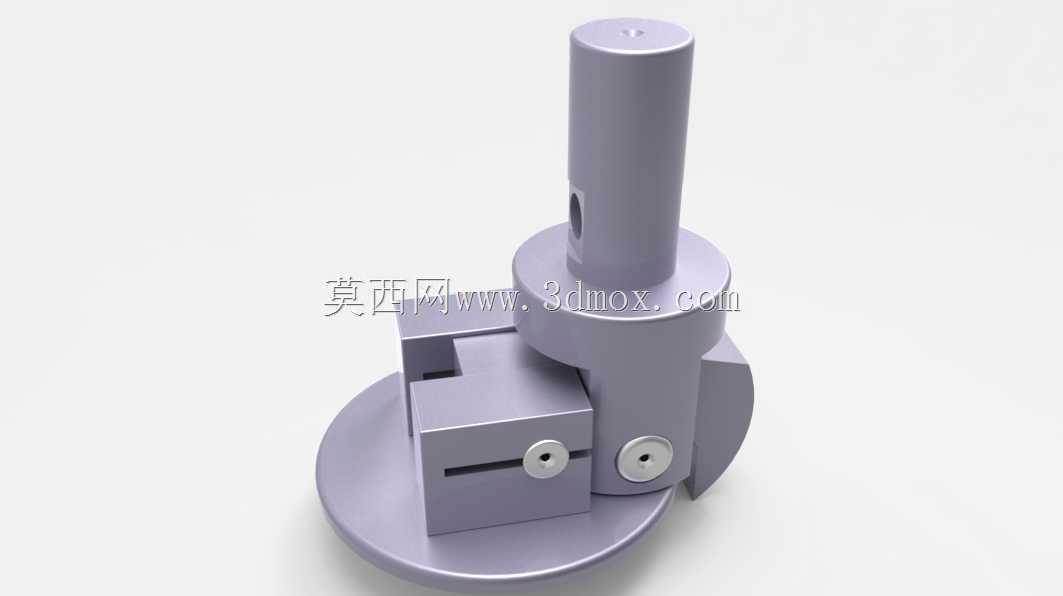

金属麦加尼卡传感连接基座结构

　　该金属构件主要面向传感检测工位的安装支撑需求，常见于自动化产线的位置反馈、位移触发以及小型执行元件的连接场景，可作为传感器与设备机架之间的过渡承载件，也能在工装夹具中承担定位与铰接复合功能。从实际使用角度看，这类构件需要同时保证安装基准的稳定性与转动配合的灵活性，底部圆盘提供较大的接触支撑面，可通过螺栓或压板固定在工作台、型材架或设备本体上，避免检测过程中因振动出现位置偏移。上部圆柱段可插入对应规格的安装孔或轴套，侧面开孔用于穿设锁紧销或紧定螺钉，能够快速调整构件的轴向高度与周向角度，适配不同检测距离与触发方向。中部的方块结构与侧部弧形件通过销轴形成铰接配合，两个带孔紧固位可安装限位螺钉或微型传感探头，使活动端在设定角度范围内摆动，

　　既可以作为触发摆杆的承载座，也能用于夹持小型检测元件，在物料到位检测、工件尺寸分选、机构行程限位等工况中发挥作用。设计过程中优先考虑了装配工艺性，整体采用回转体与方块组合的构型，大部分面可通过铣削与车削完成加工，减少复杂曲面带来的制造成本；铰接孔与圆柱段保持较高同轴度要求，保证活动部件转动时无卡滞，底部圆盘与圆柱轴线的垂直度直接影响安装后检测基准的精度，建模时需对配合面预留合理公差。安装边界方面，底部圆盘直径决定了固定所需的平面空间，上部圆柱直径与插入深度需匹配对应安装座尺寸，侧部摆块的活动范围要与周边设备预留安全间隙，避免运动过程中与工件、输送带或其他机构发生干涉。构件各部分壁厚均匀，既保证整体刚性以承受频繁触发带来的冲击，

　　又避免材料冗余增加重量，紧固孔位置避开应力集中区域，可提升长期使用的可靠性。对于结构设计与设备选型人员而言，该模型可直接用于工位布局干涉检查，也可根据实际传感器尺寸调整局部孔径与摆臂长度，快速衍生出适配不同工况的专用安装支座。
