CNC车床用镶块式刀座插入固定构件

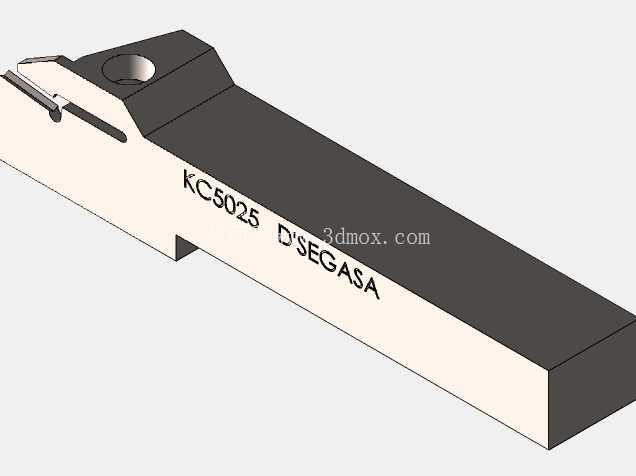

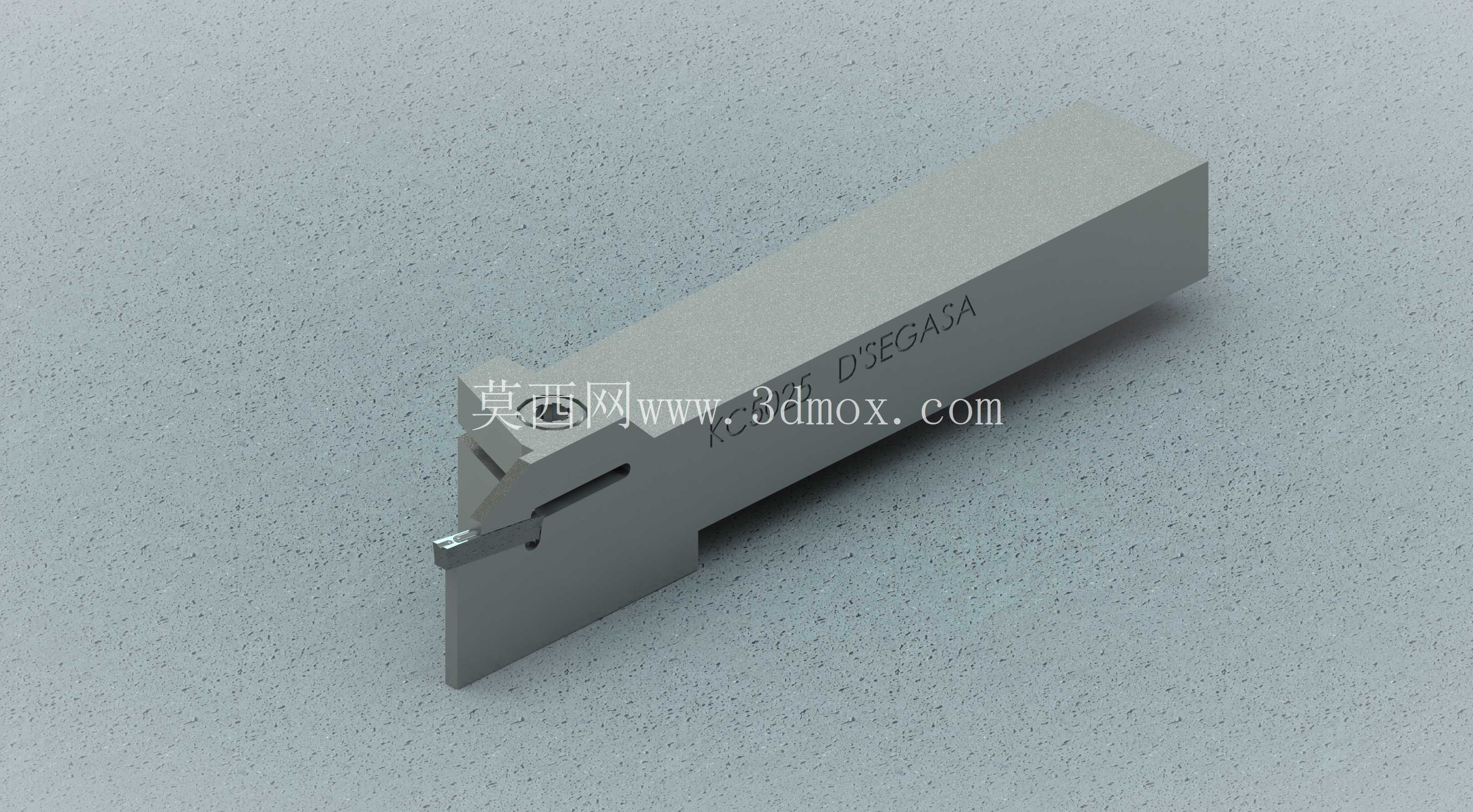

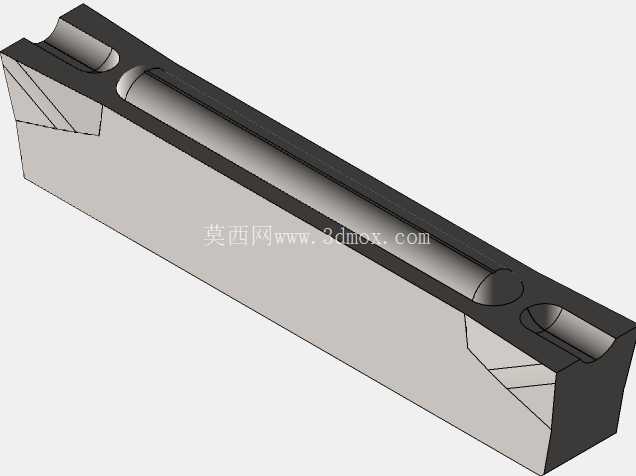

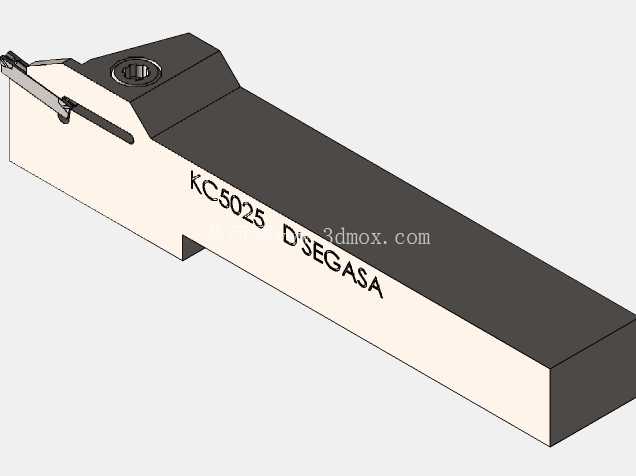

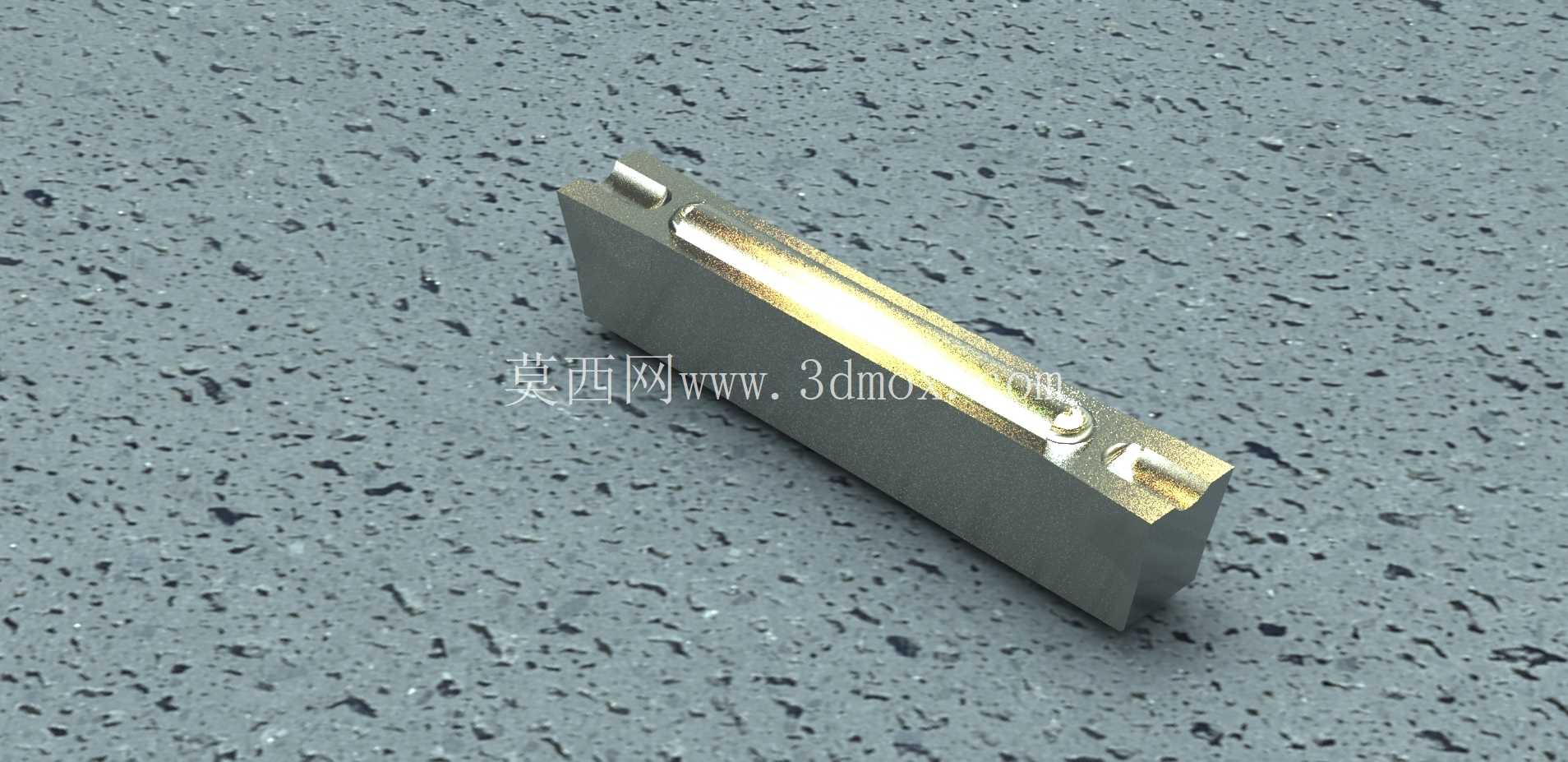

　　在数控车床的批量精密加工场景中，刀塔的装夹稳定性直接决定了连续加工的尺寸一致性，这类插入式镶块固定构件，正是为解决标准刀位无法适配非标刀具装夹的痛点设计的配套结构。日常车间里遇到小直径内孔刀、非标成型刀无法直接装入标准刀塔槽位的情况，就需要这类过渡构件作为装夹载体，它不需要改动原有刀塔的结构，直接插入刀塔预设的安装槽内即可完成定位，大幅降低了非标刀具装夹的改造成本。从结构设计逻辑来看，该构件采用整体长方体基体作为承载主体，基体上开设的通长V型定位槽，是用来装夹圆柱形刀杆的核心定位面，槽体的加工精度直接决定了刀具装夹后的径向跳动量，设计时槽面的粗糙度要求控制在Ra1.6以内，保证刀杆装入后贴合面无间隙，避免切削过程中出现振刀纹。

　　基体两端的台阶卡位结构，是和刀塔槽位配合的定位止口，插入后可以限制构件在切削力作用下的轴向窜动，不需要额外制作复杂的锁紧结构，依靠刀塔原有侧压螺钉即可完成锁紧固定，装夹效率比传统自制刀套提升40%以上。从安装边界来看，该构件的外形尺寸完全匹配常规斜床身数控车床的标准25mm刀位槽宽，基体长度控制在120mm，插入刀塔后伸出长度不超过刀塔端面30mm，不会和加工过程中的卡盘、尾座产生运动干涉，适配最大装夹刀杆直径为20mm，可以覆盖绝大多数内孔车刀、小型镗刀的装夹需求。

　　实际加工验证中，该构件在承受连续切削的径向力时，整体变形量控制在0.005mm以内，完全满足钢件、铝合金件的半精、精加工装夹要求，不需要频繁调整刀具伸出长度，换刀时只需要松开侧压螺钉即可更换刀杆，重复定位精度可以控制在0.01mm以内，减少了换刀后的对刀时间。很多车间在加工小批量非标零件时，往往会遇到标准刀座无法适配特殊刀具的问题，自制的简易刀套往往因为材料未做热处理、定位面加工精度不足，导致加工过程中出现让刀、振刀的问题，该构件整体采用40Cr材料调质处理，表面硬度达到HRC28-32，既有足够的韧性承受切削冲击，又有足够的耐磨性保证长期使用后定位槽不会出现磨损变形。定位槽的端部设计有排屑缺口，加工过程中产生的铁屑不会堆积在槽体端部造成刀杆装夹不到位，日常维护只需要定期清理槽内的切屑残留即可，不需要特殊的保养流程。在设计建模过程中，需要重点控制V型槽和基体安装基准面的平行度，平行度公差要求控制在0.008mm/100mm以内，否则会导致刀具装夹后刀尖高度出现偏差，直接影响加工尺寸的准确性；两端的止口台阶和基体侧面的垂直度同样需要严格控制，避免插入刀塔后出现倾斜，导致刀具切削角度发生变化。

　　这类构件虽然属于机床的小型配套附件，但在实际生产中的应用频率极高，不管是通用机械零件加工车间，还是精密五金零件的批量加工产线，都需要这类过渡装夹构件来提升刀塔的刀具适配能力，不需要为了少量非标刀具采购昂贵的专用刀座，大幅降低了工装采购成本。建模时所有的安装配合面都预留了合理的公差带，和标准刀塔槽的配合采用H7/h6的间隙配合，既保证插入时顺畅无卡滞，又不会因为间隙过大导致装夹刚性不足，V型槽的角度采用标准90度设计，适配市面上绝大多数圆柱形刀杆的装夹定位，不需要针对特定品牌的刀具做特殊修改，通用性极强。
