本田思域D16Z6钢管赛车底盘车架

　　这套空间管架结构围绕本田思域D16Z6动力单元的改装四轮车开发，核心目标是在保留原车动力布置逻辑的基础上，用钢管桁架替代原厂承载式车身，满足小排量场地赛车、越野练习车或自制轻量化整车的骨架需求。实际装车时，车架前段需要围绕发动机悬置点、散热水箱安装位和转向机固定座预留空间，中段对应驾驶舱轮廓，后段延伸至后悬架安装与尾部防撞区域，所有杆件交汇节点都要对应动力、传动、行走系统的硬点，不能只按外观线条搭架。

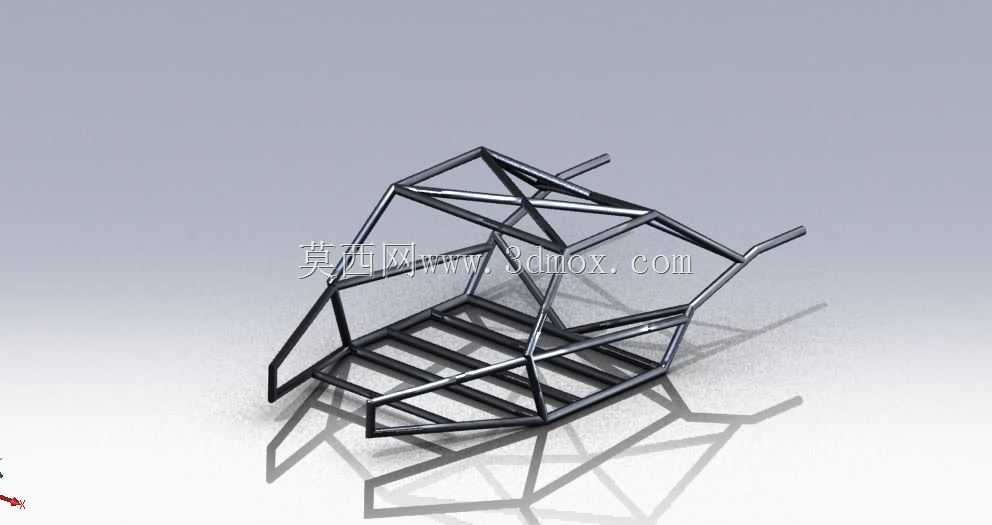

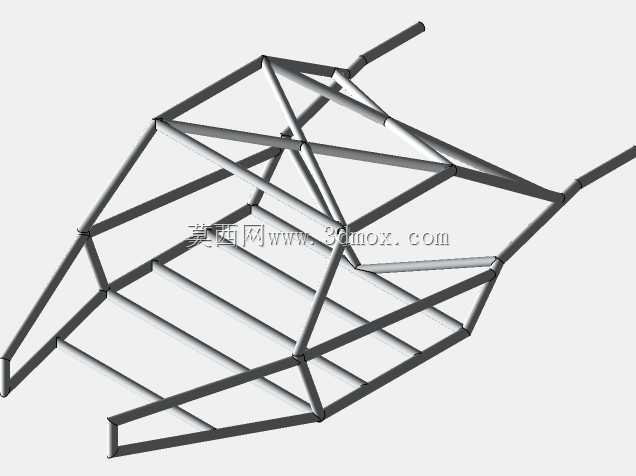

　　从结构思路看，整体采用空间桁架受力方式，主管沿车头两侧向后延伸，在驾驶舱周边形成封闭笼体，底部多根横向与斜向杆件组成地板承托网格，侧边防撞杆、A柱斜撑、顶部横梁和后部斜拉管共同把碰撞、扭转和悬架传来的载荷分散到多根管材上。车头区域杆件向内收束，给发动机拆装、排气管走向和前轮转向留出边界；驾驶舱开口按照人员进出、座椅安装和方向盘操作空间确定，顶部横杆不能压低头盔安全间隙，底部网格则承担座椅固定、踏板总成安装和地板护板连接。

　　建模过程中需要重点控制管材中心线的相交关系，节点处通常采用相贯切口后焊接，三维结构里应先搭骨架曲线再统一赋予管径，避免相邻杆件出现虚假重叠或间隙。底盘宽度要兼顾轮距、轮胎跳动和侧箱护板，前部伸臂长度影响前悬载荷与转向拉杆布置，后部框架则要匹配差速器、半轴或拖曳臂的安装位置。若用于场地车，地板网格可增加薄板铆接面以提升局部刚度；若用于非铺装路面，侧边防撞管和底部横梁应预留护板螺栓孔。

　　外形边界并非单纯追求低矮造型，而是由发动机高度、驾驶员坐姿、悬架行程和轮胎包络共同决定。前舱斜管不能干涉气门室盖与进气组件，脚部区域横管要避开踏板运动轨迹，座椅后方骨架需考虑油箱或电瓶布置。安装层面，发动机支架、悬架吊耳、转向柱固定片、安全带锚点都应在管架阶段一并设计，这些附件焊接位置决定后期总装可行性。

　　该类管架适合在整车概念验证、改装件开发、焊接工装设计和赛事车架评审中使用，能够直观检查杆件走向、人员空间、维修可达性与总成干涉。结构看似简洁，但每一根斜管都承担传力路径，删减杆件前必须重新评估扭转刚度和碰撞吸能方向，尤其在驾驶舱环舱位置，连续性比局部轻量化更重要。
