带双耳铰接座的方形安装底板结构件

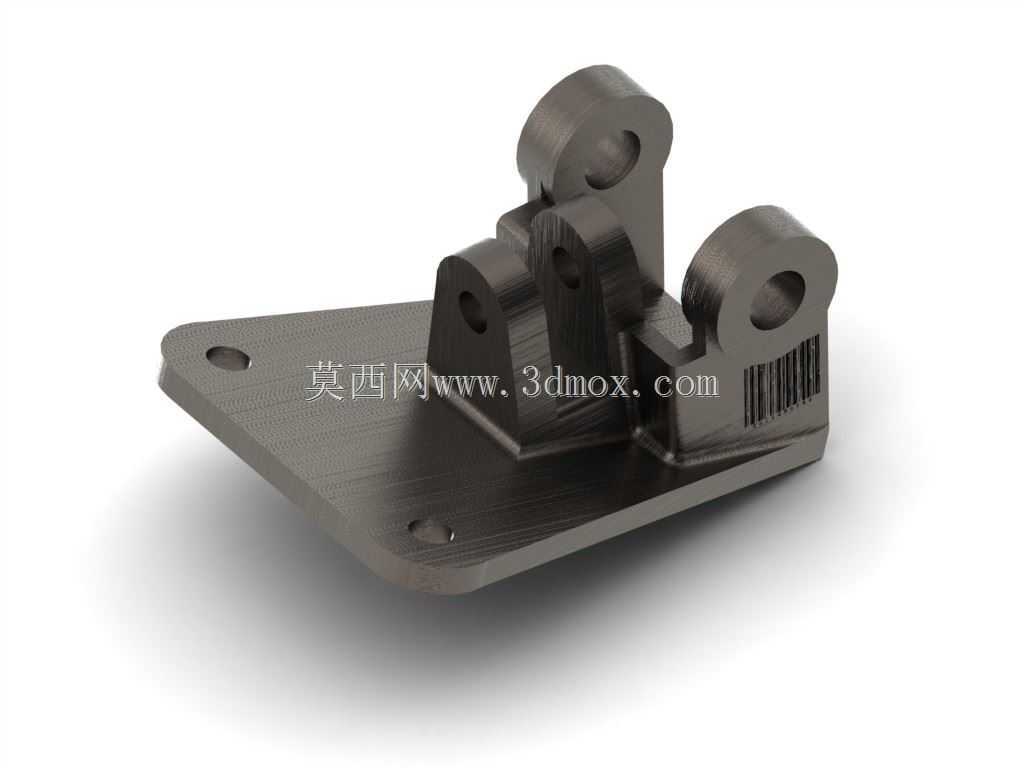

　　该零件属于典型的小型铰接支撑类机械构件，整体由底部安装基板与上方多组立板铰接座组合而成，底部基板为近似菱形的平板结构，四个角部区域预留沉头安装孔，可直接通过内六角螺栓将整个构件固定在设备机架、台面或者其他基体平面上，基板边缘做了倒角处理，去除锐边避免装配划伤。上方立板分为三组不同高度的铰接支撑结构，左右两侧为高度一致的双耳铰接座，座体中心加工同轴通孔，可穿入销轴与外部连杆、摆臂或者检测元件支架形成转动副；中间区域为两组高度更低的带孔立板，同样预留铰接孔位，可用于安装辅助摆杆、限位拨片或者小型传感触发部件。立板与底板之间采用一体化加工或者焊接后精加工成型，连接处做了加厚过渡处理，避免铰接受力时出现应力集中断裂。

　　在右侧立板的外侧表面加工有细密的直齿防滑纹理，该区域可作为手动调节时的握持受力面，也可配合棘爪实现档位锁定功能，防止铰接部件在负载下出现非预期转动。从实际应用场景来看，这类构件常出现在轻工自动化设备的角度调节机构、小型检测设备的探头安装支架、物料分拣装置的摆臂底座以及工装夹具的翻转支撑部位，既可以作为纯机械铰接支座使用，也可在铰接孔位配套角度传感器、位置传感器，将摆动角度转化为电信号反馈给控制系统。设计过程中首先要确认底部安装孔的孔位间距与安装基体的预留孔位匹配，沉孔深度需保证螺栓头部完全沉入板面以下，不会对上方摆动部件造成运动干涉；其次要保证三组立板上的铰接孔同轴度公差，若同轴度偏差过大，销轴穿入后会出现卡滞、转动阻力大的问题，

　　长期使用还会造成孔位偏磨。零件整体外形紧凑，占用安装空间较小，底板对角线尺寸可适配多数小型设备的安装面，立板高度经过匹配设计，外部摆臂安装后不会与基板表面发生磕碰，铰接孔的内径可根据配套销轴的标准尺寸选取，优先选用标准圆柱销或者开口销配套，降低后期维护更换成本。材质可根据使用负载选择普通碳钢表面发黑处理，或者铝合金阳极氧化处理，碳钢版本适用于负载较大、存在一定冲击的工装场景，铝合金版本重量更轻，适合对自重有要求的移动检测设备。
