UR95驳船HCP导管架适航固定结构

　　导管架作为海上油气平台、风电基础或海洋观测设施的下部支撑结构，通常在陆上场地完成分片预制与总装，再通过驳船进行长距离海运。由于导管架自重大、迎风面积大、重心偏高，且航行中会遭遇横摇、纵摇、升沉及波浪冲击，若固定方案不足，极易出现滑移、倾覆或局部焊缝开裂。该结构围绕UR95驳船的甲板承载条件与HCP导管架的支腿布置展开，核心目标是在不破坏船体主甲板强度的前提下，把导管架的载荷可靠传递到船体强框架，并把运输工况下的动态位移控制在安全范围内。

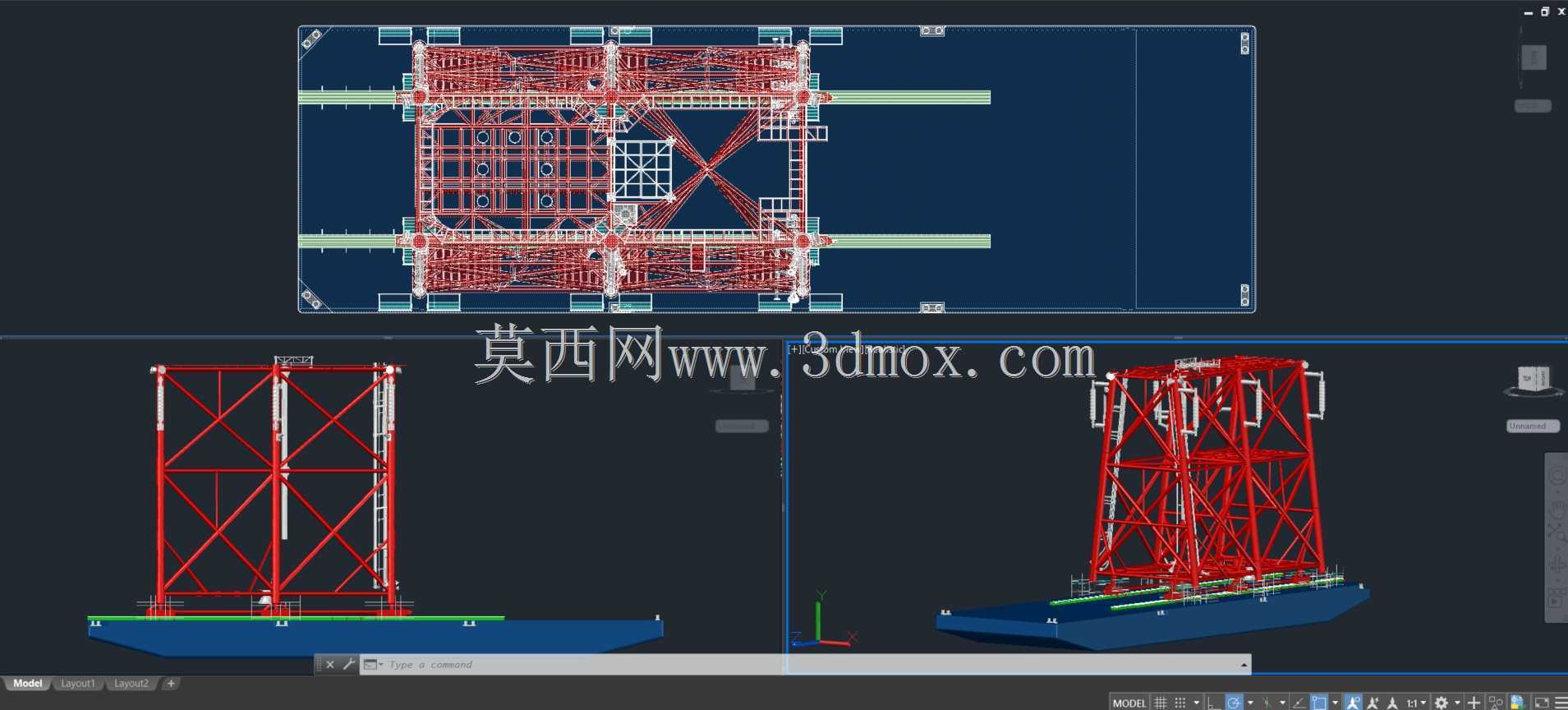

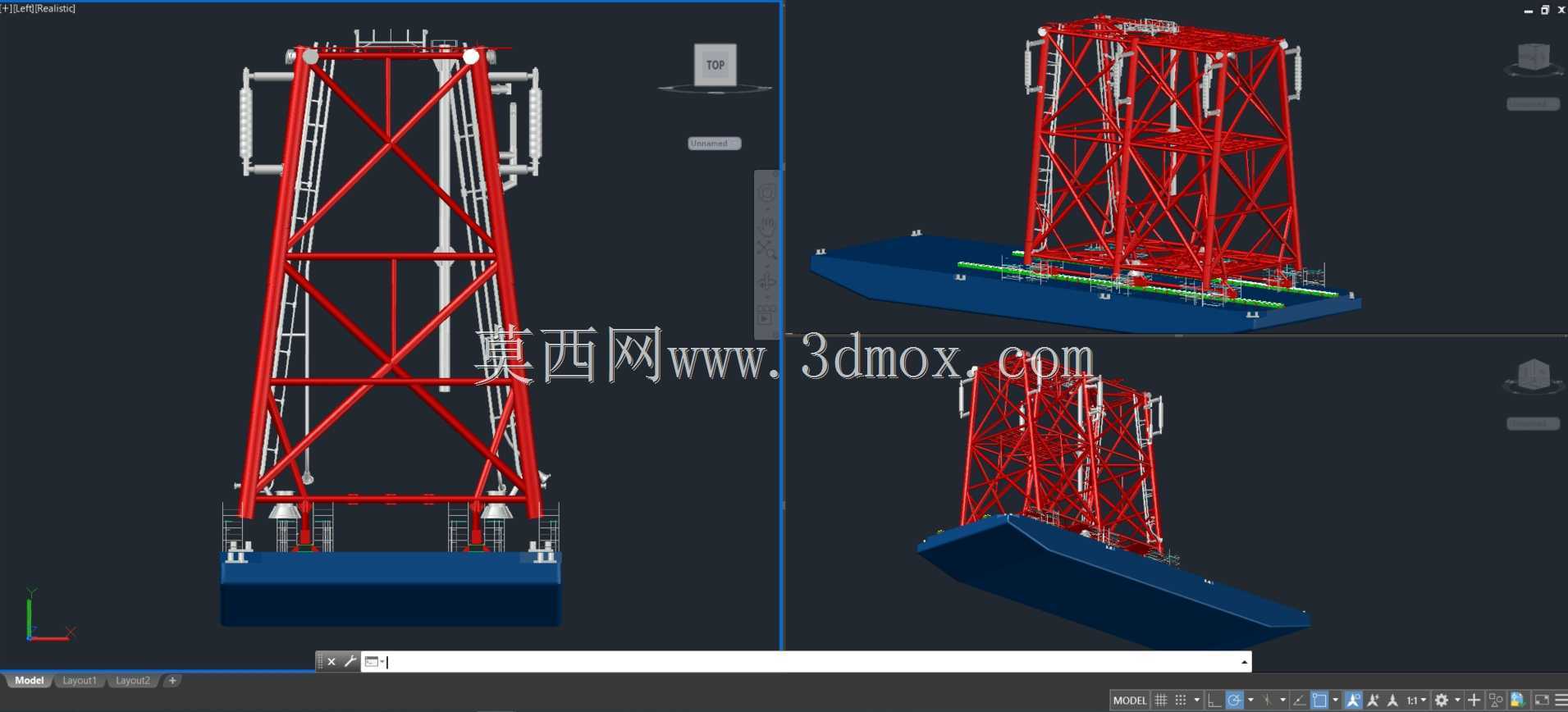

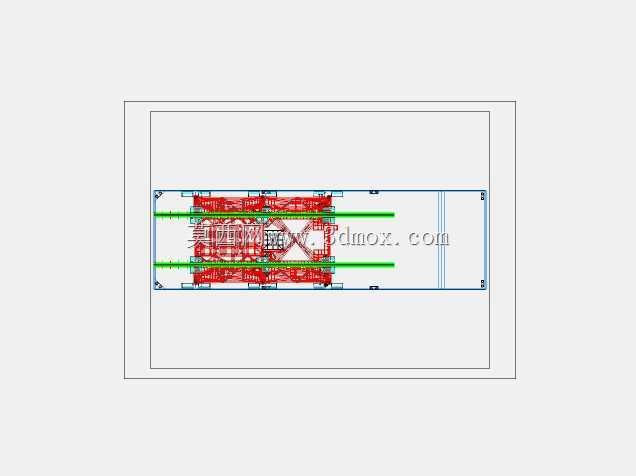

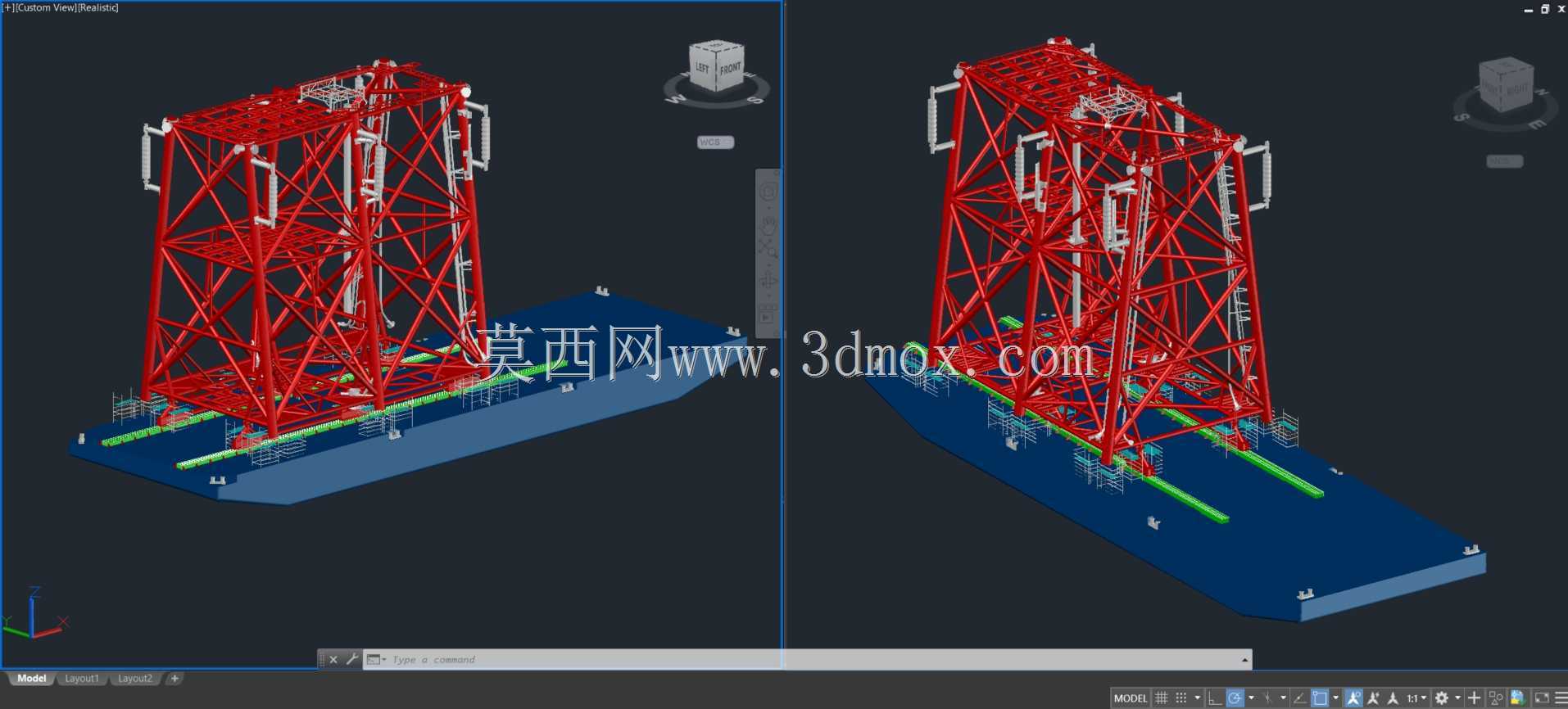

　　从模型可见，固定系统由底部支撑墩、侧向限位件、绿色纵向传力梁以及红色桁架本体共同组成。底部支撑墩对应导管架主腿节点位置，避开甲板非强承载区，使竖向载荷直接落入船体纵桁与横舱壁交汇处；绿色梁沿船长方向布置，用于把纵向惯性力和系泊力分散到多个甲板强点位，避免单点受力过大。侧向限位件贴合导管架下部杆件，在横摇时提供横向约束，同时保留一定安装调整间隙，便于现场对位。

　　设计思路上，首先要核对导管架支腿的空间坐标与驳船甲板强结构的对应关系，确定支撑点不能只按外形均布，而应按节点传力路径布置。其次，固定件不能随意焊接在薄壁甲板上，需通过垫板、扩散板或与船体加强结构连接，降低局部应力集中。模型中红色桁架保留了导管架原有节点形式，便于工程师检查杆件与固定工装之间是否存在干涉，也能直观评估绑扎、撑杆与走道空间的关系。

　　外形尺寸方面，导管架为高耸开式桁架，底部跨距决定支撑墩间距，顶部宽度影响航行风载计算；安装边界则受UR95驳船甲板可用长度、宽度、甲板载荷线图及舷边吊机作业范围共同约束。支撑墩高度需兼顾甲板梁拱、管线避让和导管架底部水平度，侧向限位位置应尽量靠近刚度较大的节点，而非薄壁腹杆中段。

　　在实际海运中，这类固定结构还要配合系固索具、缓冲垫和焊接挡块使用。三维模型的价值在于提前发现支腿与墩座错位、梁系与船体加强不对中、侧向支撑角度不合理等问题，使现场装船时减少气割修整和临时补强。对于结构设计与海运工装人员而言，该模型可直接用于支撑点校核、干涉检查、装船顺序推演以及固定件预制，能够显著提升导管架海运方案的可施工性与安全性。
