管道铺设用桁架式支撑承载结构

　　在长距离管线布设、厂区工艺管道架空敷设、临时管线跨接等工程场景中，这类桁架式支撑结构是管线布设环节常用的承载构件，核心作用是为不同管径的工艺管道、输送管线提供稳定的架空承载基础，替代传统的独立支墩布设方案，减少现场土建作业量，提升管线布设的施工效率。从结构设计逻辑来看，该构件采用空间三角桁架构型，主弦杆沿构件长度方向通长布置，腹杆采用交叉斜撑形式连接上下弦杆，整体形成稳定的空间受力体系，相比同截面尺寸的实腹式钢梁，在保证整体抗弯、抗扭刚度的前提下，能大幅降低构件自身重量，减少材料消耗，同时降低安装环节的吊装荷载要求。

　　结构两端预留了标准化的连接节点，节点位置设置了统一规格的连接孔位，既可以实现多段桁架的快速拼接，适配不同跨度的管线布设需求，也能通过端部连接件与地面基础、建筑侧墙、其他支撑结构快速固定，安装边界的适配性较强，不需要针对现场工况做大量的二次改制。在实际使用过程中，该结构的内部空间预留充足，管道可以沿桁架的上弦平面铺设，也可以根据管线排布需求在桁架腹杆形成的空间内分层布设多根管线，充分利用结构的截面空间，减少管廊的整体占用宽度。

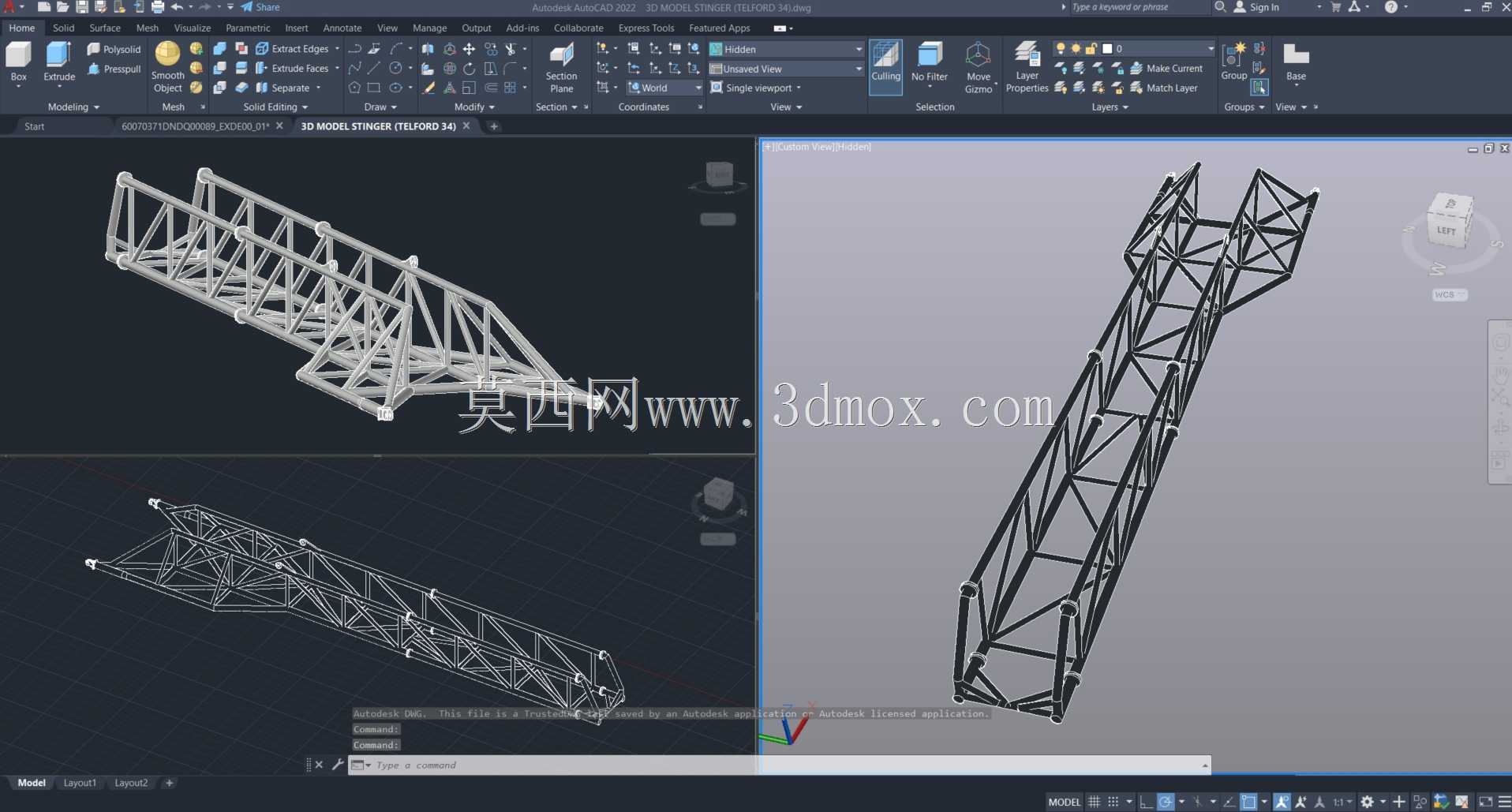

　　设计阶段已经通过三维建模完成了所有杆件的干涉校验，每根腹杆与弦杆的连接位置都做了节点强化处理，避免应力集中导致的结构失效，同时整体结构的杆件排布规整，不管是采用型材焊接加工，还是采用模块化预制生产，都能快速实现加工落地，加工过程中不需要复杂的成型工艺，常规的型材切割、焊接、钻孔设备即可完成生产。针对不同的现场荷载需求，设计人员还可以基于该基础模型调整弦杆、腹杆的型材规格，适配不同管径、不同介质管线的承载要求，比如输送重质介质的大口径管道，可以适当增大主弦杆的截面尺寸，提升整体承载能力；对于临时布设的轻质管线，可以适当减小腹杆的型材规格，进一步降低结构自重与施工成本。

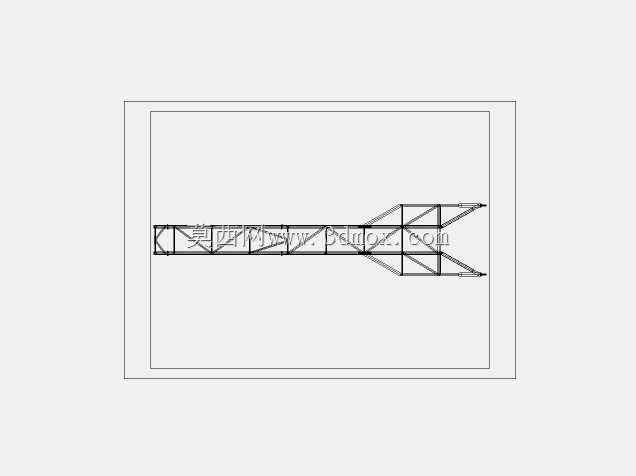

　　该结构的外形采用渐变式截面设计，一端截面尺寸较大，另一端逐步收窄，这种设计既可以匹配管线布设起点与终点的不同支撑高度差，也能在长跨度布设时优化结构的受力分布，让弯矩较大的位置具备更高的结构强度，同时收窄的端部也更方便与末端的小型支撑构件对接，减少连接节点的处理难度。
