海上采油平台斜置式火炬臂结构设计

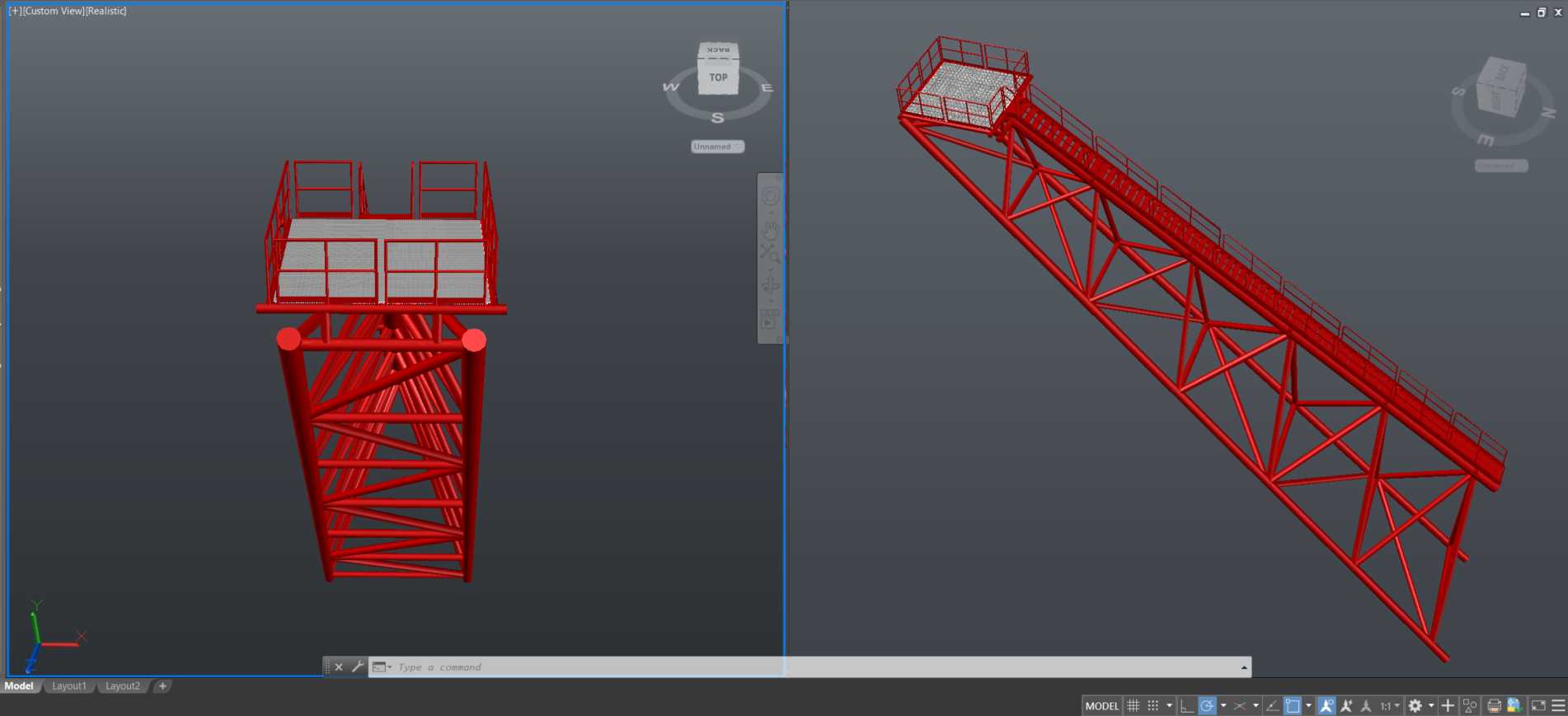

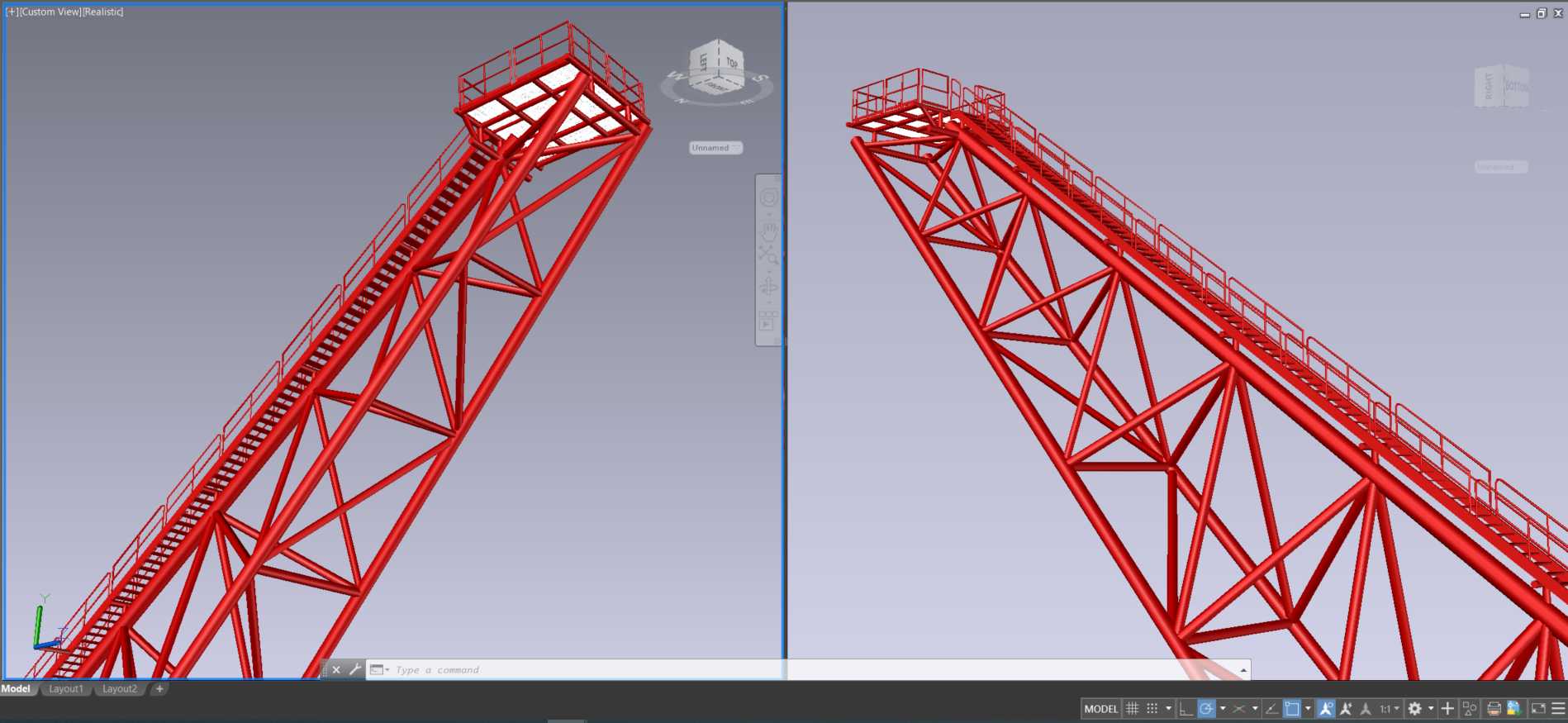

海上油气开发平台的火炬放空系统是生产流程中不可或缺的安全泄放设施，火炬臂作为承载火炬头、输送放空介质的核心支撑结构，其设计合理性直接关系到平台作业安全与周边设施的防护距离。本次呈现的火炬臂结构针对墨西哥湾近岸HCP平台的作业环境设计，安装位置位于平台边缘区域，采用斜向悬挑的桁架式结构，整体以热轧型钢焊接成型，主弦杆沿臂架走向通长布置，腹杆采用三角形腹系排布，在保证整体刚度的前提下尽可能降低结构自重，减少对平台甲板承载的负荷。

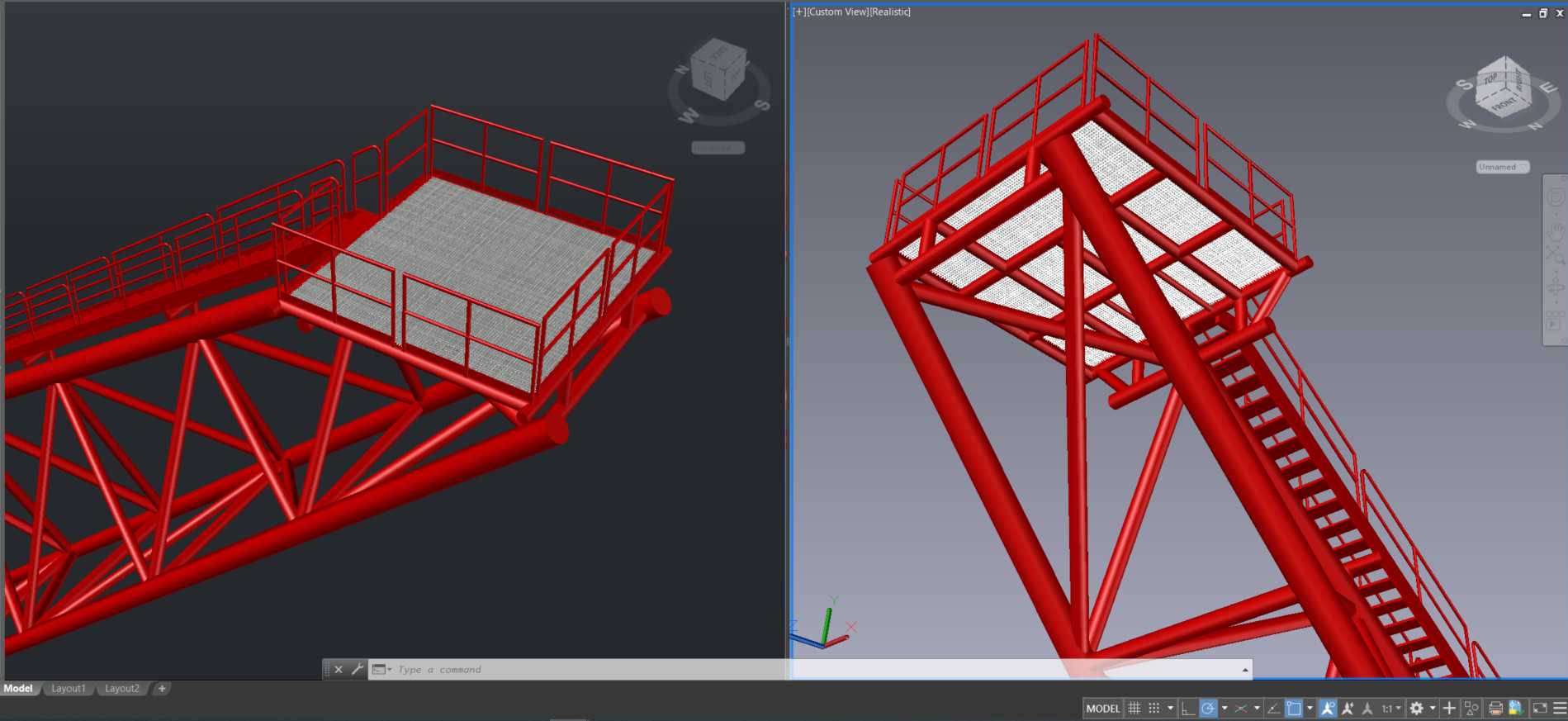

从功能层面来看，该火炬臂的核心作用是将平台生产过程中泄压排放的可燃气体引至远离平台作业区的安全位置燃烧，避免可燃气团在平台区域积聚引发安全风险。臂架顶端设置带安全护栏的操作检修平台，平台区域预留火炬头安装接口、点火管线敷设通道与检修操作空间，护栏高度符合海上作业平台的安全防护要求，平台铺板采用防滑格栅板，兼顾排水与防滑需求，适配海上高湿、高盐雾的作业环境。

设计过程中优先考虑了安装边界的适配性，臂架根部与平台甲板的支撑基座采用铰接连接形式，可抵消部分海上风浪带来的结构位移应力，臂架悬挑长度经过热辐射安全距离核算，确保火炬燃烧时的热辐射不会影响平台甲板的正常作业区域，同时避开平台上的吊机作业回转范围、直升机起降空域等敏感区域。结构选材上兼顾海洋环境的防腐需求，整体钢结构预留防腐涂装余量，所有焊接节点做圆滑过渡处理，减少应力集中点，臂架侧面沿走向设置检修通道与扶手，方便运维人员定期检查管线与结构连接状态。

结构建模过程中，对臂架的不同工况做了受力校核，包括正常放空时的管线振动载荷、极端风浪下的风载荷与结构自重载荷，桁架的腹杆间距经过优化，避免在常规风振频率下发生共振，臂架的倾斜角度经过多轮调整，既保证放空气体的扩散方向远离平台，也兼顾了结构自身的受力合理性，降低根部连接点的弯矩载荷。顶端操作平台的尺寸满足两人同时开展检修作业的空间需求，平台边缘设置挡脚板，防止工具坠落风险，管线支架沿臂架等距布置，可固定放空管线与点火电缆，避免管线在风载下产生晃动疲劳。
