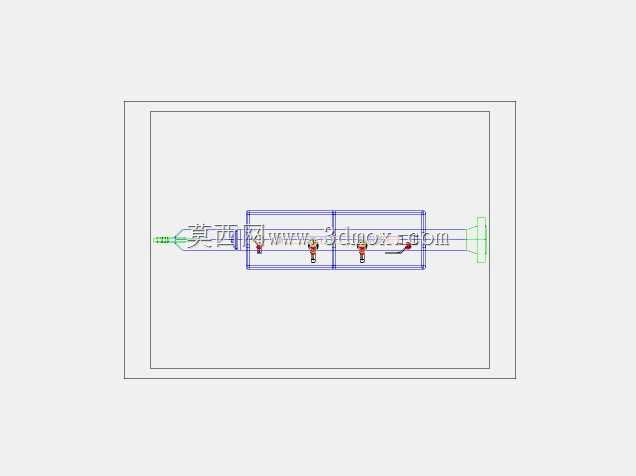

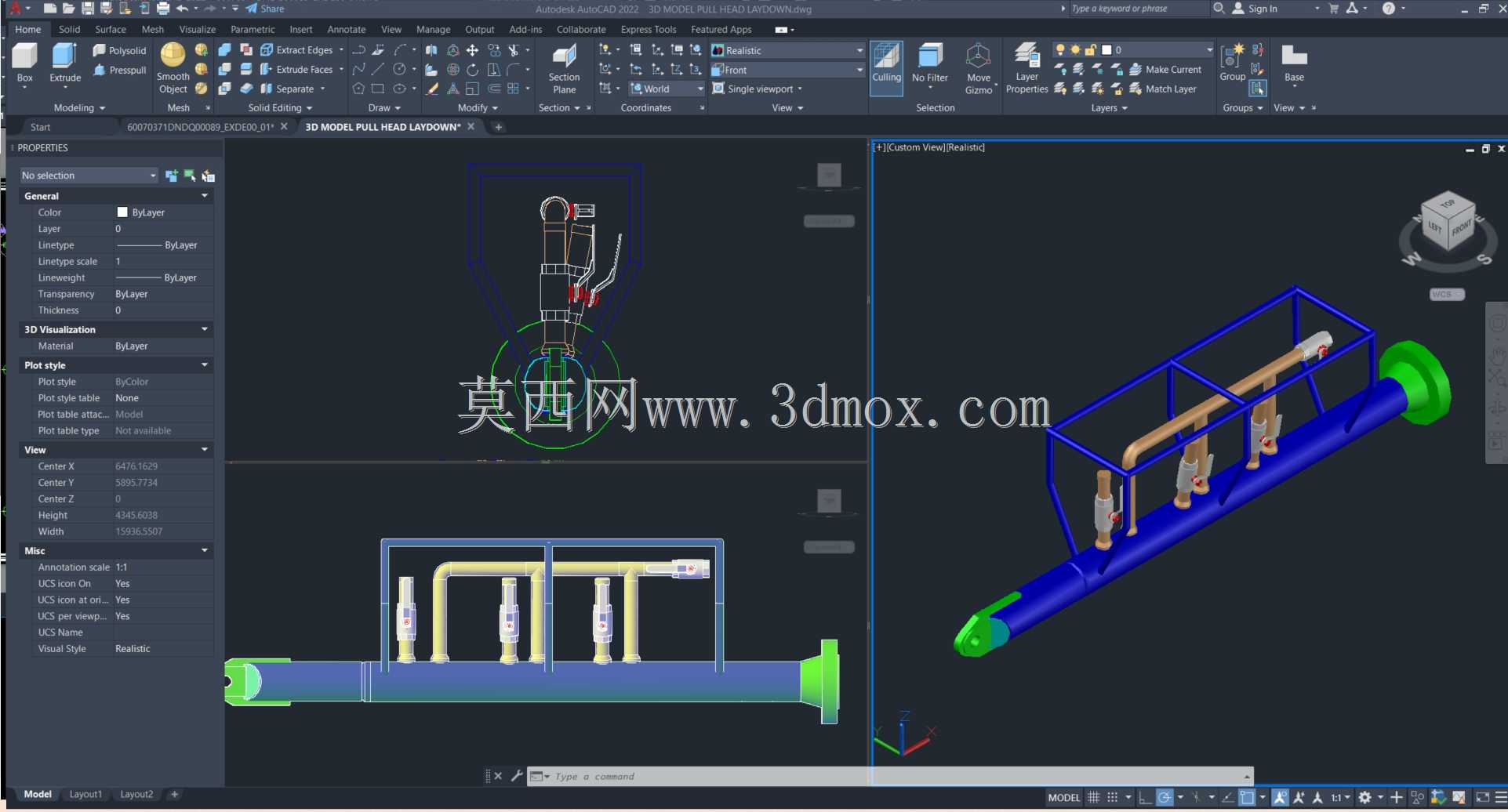

十英寸拉头式管路接收装置结构设计

　　这套十英寸规格的拉头结构，主要应用在长距离流体输送管线的接驳作业场景中，针对管线对接时需要快速对位、稳定承接介质的工况做了适配设计。从实际工程应用来看，这类结构常出现在海洋平台输送管线、厂区工艺流体接驳段、移动泵站与固定管线的对接位置，核心作用是在管线对接过程中承接对接端的插入对位，避免介质在接驳初期出现泄漏、对位偏移的问题。

　　设计过程中优先考虑了安装边界的适配性，十英寸的公称通径对应主流工业大口径管线的接驳尺寸，拉头的导向段做了渐进式的锥面过渡，对接时可以允许对接管线存在一定的径向偏差，降低现场对位的操作难度，不需要额外的高精度吊装对位就能完成初步插接。结构上配套的固定框架采用型材拼接形式，框架的安装孔位与主管道的支座位置做了对应匹配，安装时不需要额外在主管道上焊接支座，直接通过卡箍结构就能把拉头组件固定在主管道的指定接驳位置，减少现场焊接的工作量，也避免焊接应力对主管道材质性能的影响。

　　主管道两端预留了标准法兰连接接口，法兰的密封面尺寸匹配同压力等级的管路法兰标准，现场安装时可以直接和上下游管线做法兰连接，不需要额外加工过渡接头。拉头的启闭联动结构和主管道的阀芯做了联动设计，当拉头处于放下状态时，主管道的接驳通道处于开启状态，对接管线插入后可以直接导通介质；当拉头抬起时，通道自动闭合，避免管道内残留介质从接驳口溢出，这个联动结构不需要额外设置独立的操作机构，现场操作人员只需要操作拉头的起落就能同步完成通道的启闭控制，减少操作步骤。

　　从结构细节来看，拉头的导向接触面做了耐磨衬层设计，因为管线对接过程中会存在一定的摩擦，衬层可以降低对接时的接触面磨损，延长组件的使用寿命，同时衬层采用可拆卸结构，后期维护时只需要更换磨损的衬层，不需要整体更换拉头组件，降低运维成本。整个组件的安装空间做了紧凑化设计，框架的外轮廓尺寸考虑了现场管线排布的间距要求，不会和相邻的管线、支架产生空间干涉，在多组接驳口并排布置的场景下，相邻拉头组件的操作空间也做了预留，操作人员可以在不拆卸相邻组件的情况下完成单组拉头的操作和维护。

　　在流体通过性设计上，拉头放下后的通道内壁和主管道内壁做了平滑过渡处理，没有明显的台阶和凸起，避免介质在通道内形成紊流、压降增大的问题，对于含有固体颗粒的流体输送场景，这种平滑过渡结构也能减少颗粒在接驳位置的沉积，降低管道堵塞的概率。整个结构的受力点做了加强处理，拉头承受对接管线的插接冲击力的位置设置了加强筋，避免长期插接操作后出现结构变形，保证对位精度始终保持在设计允许的偏差范围内。
