DOSBOCAS海域导管架支撑结构设计

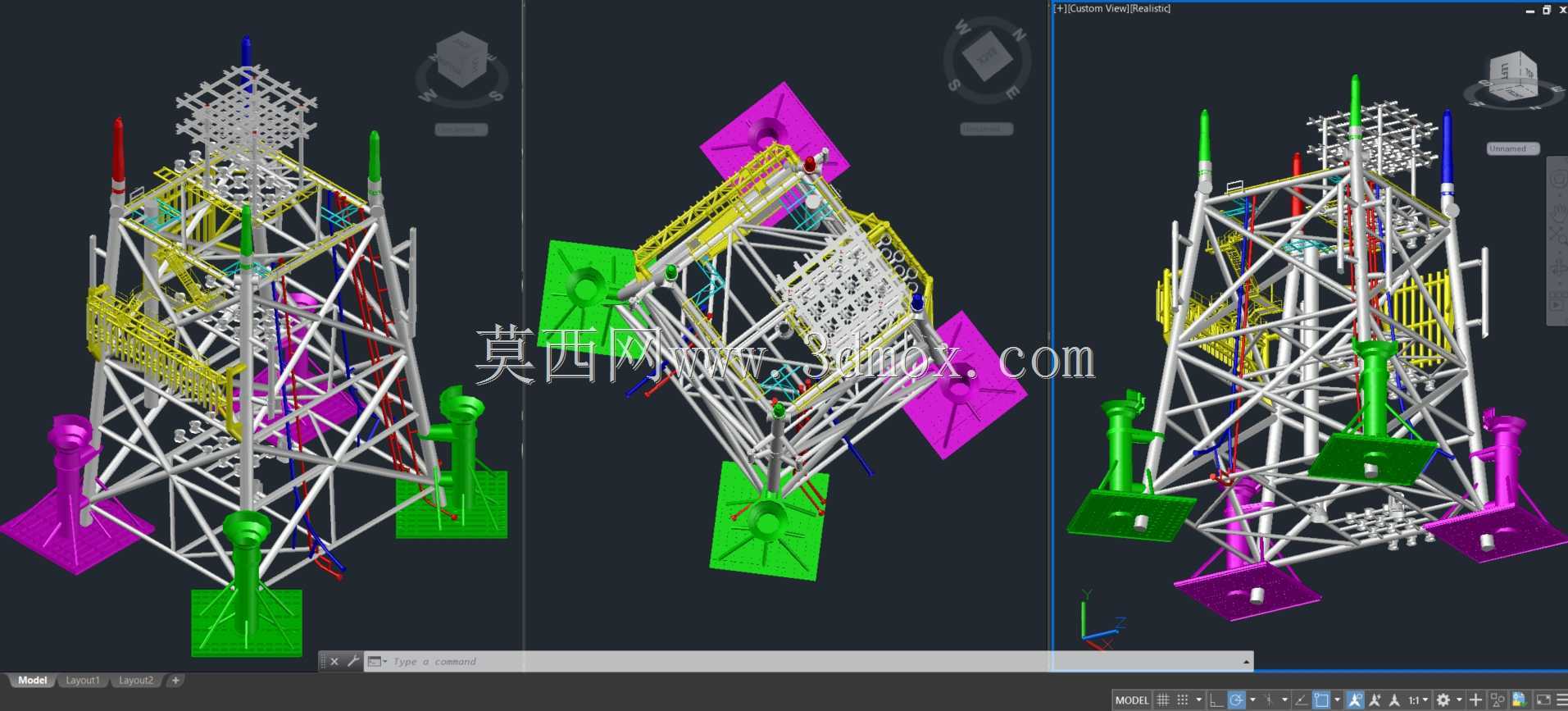

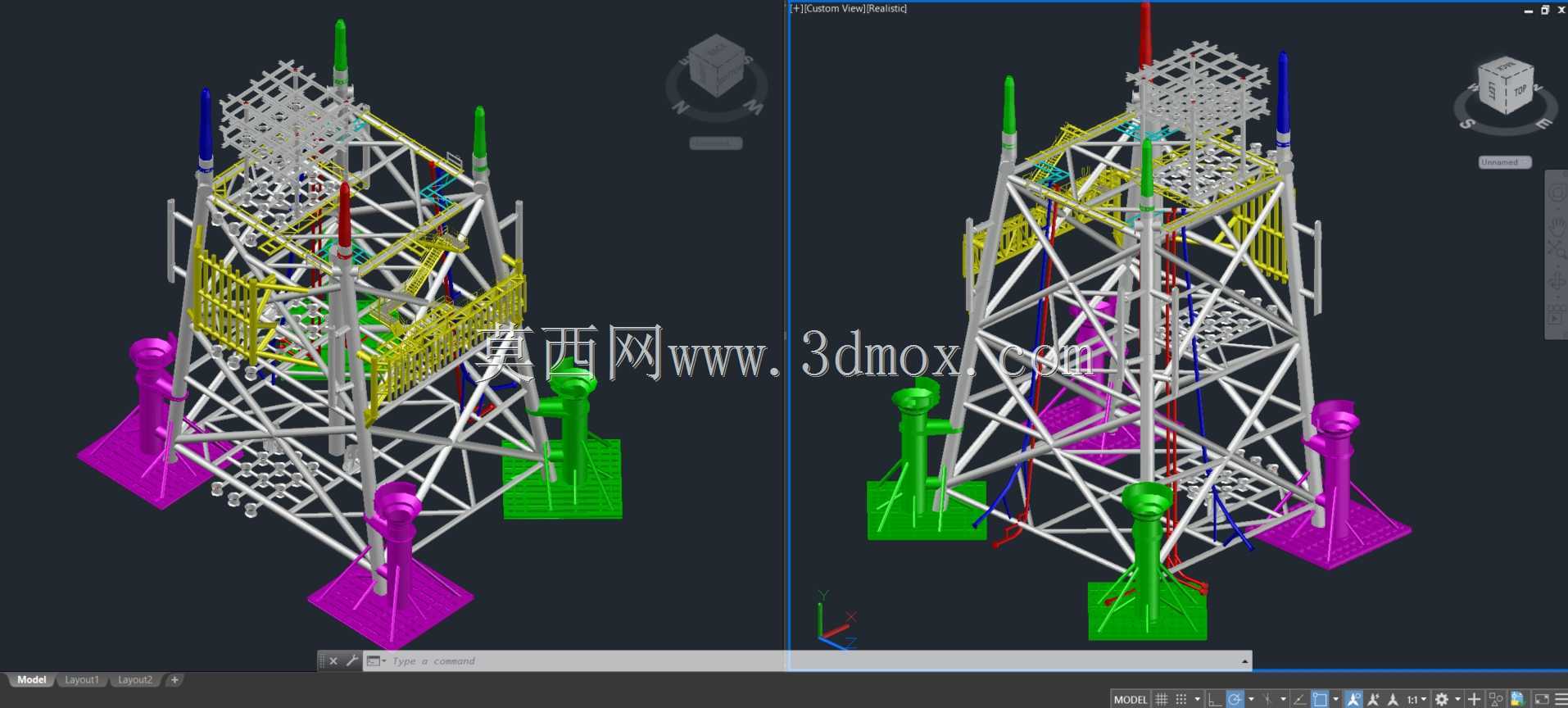

　　这套三维结构对应安装于DOS BOCAS附近海域的固定式导管架，是海上油气开发、海上观测或近海采油平台常用的下部支撑基础。整个模型完整呈现了导管架的空间桁架传力路径、桩腿连接节点、顶部甲板支撑界面以及附属构件的布置关系，可直接用于结构方案评审、干涉检查与安装工序推演。

　　从实际工程用途看，导管架的核心作用是把上部平台的设备荷载、波浪荷载、海流作用力与风荷载传递至海底桩基。模型中四根主弦杆沿高度方向形成渐变空间刚架，水平层与斜向撑杆在不同标高构成封闭抗剪体系，能够有效抵抗横摇、扭转与水平推力。底部设置的方形桩靴或套筒用于对接钢桩，灌浆或打桩完成后即可形成稳定的海床锚固；顶部则预留与上层甲板组块连接的支撑面，方便陆上预制后进行海上吊装合龙。

　　设计思路上优先考虑了近海环境下的受力合理性与施工可达性。主腿采用向外倾斜的布置，底部支腿跨距明显大于顶部，这样既扩大了抗倾覆支撑底面，也降低了单位面积的地基反力。不同颜色区分的构件在模型中分别对应主弦管、水平横撑、斜撑、靠船件、立管导向、栏杆走道及桩端基础，便于结构、配管、安全等专业并行核对。走道与护栏沿顶部作业面布置，登船点、靠船件和竖向爬梯的位置也在模型中有所体现，能够满足后期巡检、靠泊和应急撤离的需要。

　　外形尺寸与安装边界方面，该导管架属于典型的空间四腿框架结构，高度方向需匹配设计水深、天文潮差、波峰高度及必要的空气间隙；底部四个基础点构成安装定位的关键边界，吊装时需以主弦管顶部吊点作为受力基准，运输时则要根据垫墩布置核算局部强度。建模时已经把杆件交汇节点、加劲板、附属支架和平台支撑面整合在一起，设计人员可据此继续开展节点有限元分析、桩基承载力复核、吊装索具配置以及海上安装模拟，避免在施工阶段出现杆件相贯冲突、立管路径受阻或维修空间不足等问题。
