12V铅酸蓄电池储能供电单元结构

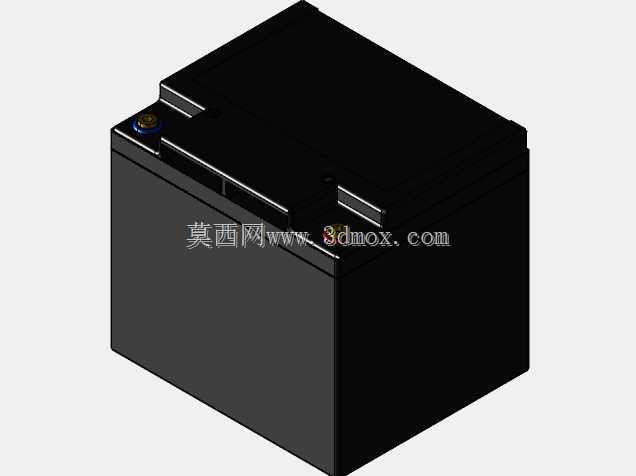

　　日常做设备布局时，后备供电单元的占位与干涉校核常被放到后期，等柜体钣金开孔、线束走向基本定完才发现电池仓尺寸卡壳，这款12V铅酸蓄电池的三维结构刚好能提前把这类问题前置处理。从外形看，它采用规整长方体壳体，顶部做了局部下沉的端子避让区，正负极端柱分别布置在顶面两角，柱体带环形密封台与接线固定位，建模时还原了极柱的台阶高度、端子周边的凸起护边，这些细节直接决定接线铜排的折弯半径、绝缘护套的选型空间。实际应用里，这类电池广泛出现在UPS不间断电源柜、通信基站后备供电单元、光伏离网储能小系统、电动托盘车辅助电源、消防应急照明集中电源中，不同场景对安装边界的要求差异很大：通信柜内多为层板叠放，需要校核壳体顶面与上层托盘的净空，

　　保证端子接线后不顶到上层板；车载场景要预留绑带固定位，模型侧面的平直立面可直接匹配标准电池压紧架，底部的支撑边能嵌入托盘定位槽，避免行车颠簸时移位。设计思路上，铅酸电池的壳体并非简单方块：顶部的中置凹槽既是提手避让位，也可作为多块并排安装时的散热间隙标识，端子区的局部抬高结构能防止滴液直接沿顶面流到极柱，建模时保留这些结构特征，结构工程师做电池仓设计时就不用反复猜测凸台高度。尺寸边界方面，长方体主体的长宽高比例适配多数标准电池仓模数，端子突出顶面的高度、极柱中心距是接线设计的核心参数，模型还原了正负极端子的色彩区分结构，可直接用于线束走向模拟，避免正负极接反的设计失误。做整机数字化装配时，把该模型导入装配体后，

　　可直接校验电池与仓壁的间隙、充电模块的散热风道是否被电池遮挡、维护时手指插拔接线端子的操作空间是否充足；对于需要做抗震分析的设备，还能基于该壳体外形定义配重质量点，模拟电池满载电解液后的实际重量分布，校核安装支架的强度。不同于只做外观的简化模型，该结构把壳体的分模线、底部加强筋的位置、顶面的字符标识区域都做了还原，做设备外观渲染时能直接呈现真实配件的质感，做工艺文件时也能直接引用视角图标注安装方向，省去二次测绘的工作量。
