工业级矩阵式薄膜按键输入模组

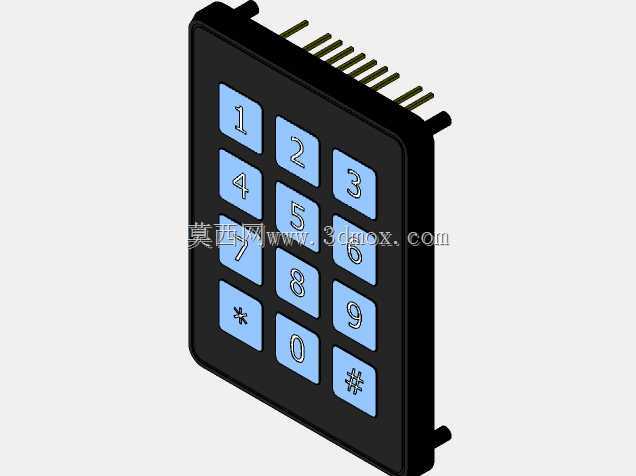

　　这款4×4矩阵排布的按键输入模组，是嵌入式控制、工业测控场景里最常用的人机交互入口，没有复杂的触控逻辑，靠物理按压的明确反馈，在车间粉尘、油污、戴劳保手套操作的工况下，比电容触控屏的可靠性高出几个量级。做结构设计的时候最先要卡的是安装边界：模组整体采用黑色阻燃ABS基座，正面按键区做了下沉式限位，16颗浅蓝色方形键帽按4行4列均匀排布，数字1-9、0、*、#的标识全部做在键帽顶面，字符采用激光蚀刻工艺，长期按压不会磨掉标识。基座背面伸出两排直插排针，引脚间距严格遵循标准2.54mm间距，不管是直接焊在主控板上，还是用杜邦线外接扩展，都不用额外做转接治具。

　　从实际选型的角度看，这类矩阵键盘的核心优势是IO资源占用极低：16个按键只需要8个单片机IO口就能完成全部扫描，比独立按键节省一半引脚，在IO资源紧张的小型测控设备里，这个设计能直接砍掉一块IO扩展板，既压缩了整机成本，也减少了板级连接的故障点。按键本身采用硅胶导电胶结构，按压行程在0.3-0.5mm之间，触发力度控制在160g左右，按下去有清晰的段落反馈，不会出现触控屏常见的误触、无响应问题，哪怕操作人员戴薄款丁腈手套，也能精准触发按键。

　　结构设计上基座四周预留了嵌入式安装的卡扣位，面板开孔只需要按照基座外轮廓预留0.2mm的装配间隙，不需要额外打螺丝固定，装配的时候直接从面板正面卡入即可，维护的时候从背面顶一下就能拆出，售后更换非常方便。键帽和基座之间的缝隙控制在0.15mm以内，既能保证按键上下活动不卡滞，也能阻挡车间里的粉尘、切削液溅入模组内部，导电胶触点做了镀金处理，在潮湿有腐蚀性气体的工况下，也不会出现触点氧化接触不良的问题。

　　在设备集成的时候要注意，排针伸出基座背面的长度是7mm，焊在主控板上之后，基座背面和PCB表面要预留至少2mm的间隙，避免排针焊接后顶到基座导致按键卡滞；如果是用在户外设备里，可以在键帽表面额外覆一层PET防水膜，不影响按压手感的前提下，能达到IP65的防护等级。这类键盘最常见的应用场景包括数控设备的参数输入、门禁锁的密码输入、工业仪表的阈值设置、小型PLC的现场调试，没有花里胡哨的功能，就是靠稳定的触发、简单的接线、紧凑的安装尺寸，成为嵌入式设备里最经典的输入部件。建模的时候把键帽的圆角、基座的拔模斜度、排针的位置公差都做了还原，不管是做面板开孔校核，还是做整机装配干涉检查，都能直接复用模型，不用再反复测绘实物尺寸。
