户外防水带帽安防监控摄像头结构

　　这款带帽式安防摄像头的结构设计，核心围绕室外长期值守的工况展开。镜头前端的突出护罩并非单纯装饰件，其悬挑长度经过视线与遮挡的平衡：既能在雨水顺壳体流下时避开镜片区域，也能在正午或侧逆光场景下削弱直射眩光，同时不会进入镜头视场形成暗角。壳体采用分段式紧凑布局，镜头舱与后部电路舱在内部形成隔离台阶，便于分别布置光学组件、主板与出线密封结构，减少拆装维护时对整舱密封的破坏。

　　从实际部署看，这类设备常见于园区周界、厂区出入口、沿街商铺外墙及仓库通道。选型时首先要确认安装边界：底部圆形座承担整机固定与角度调节功能，座面预留的安装孔需匹配墙面支架或横杆抱箍，旋转与俯仰锁紧后要能承受常规风压，避免画面长期偏移。机身侧面与后部的走线空间决定了护线管的弯曲半径，若采用壁装，出线口应朝下并配合防水接头，防止积水沿线缆渗入。

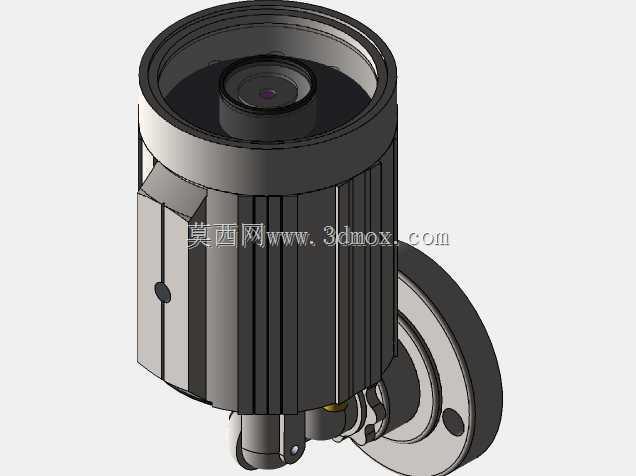

　　功能实现上，前部镜头舱预留了镜片座、红外补光板与遮光圈的装配位置，护罩内表面做消光处理，可降低夜间红外灯在透明罩内侧形成的反射。外壳棱线并非只服务于外观，其转折面能够提高薄壁壳体的刚性，在温差变化较大的户外环境下减少形变，保证光轴相对安装基准的稳定。顶部小凸起对应光敏或辅助传感元件的安装位，位置抬高后可避免表面积水遮挡感应面。

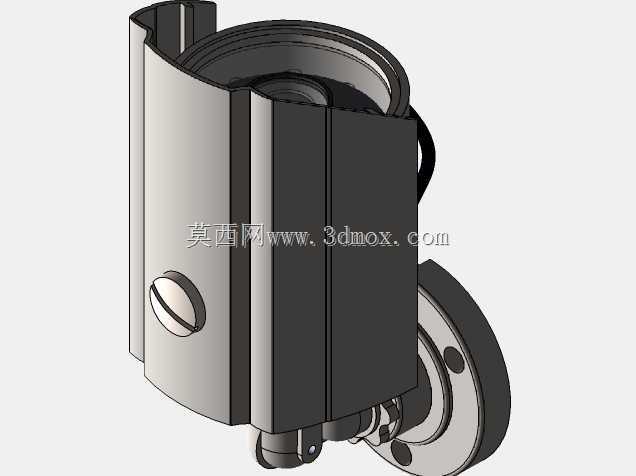

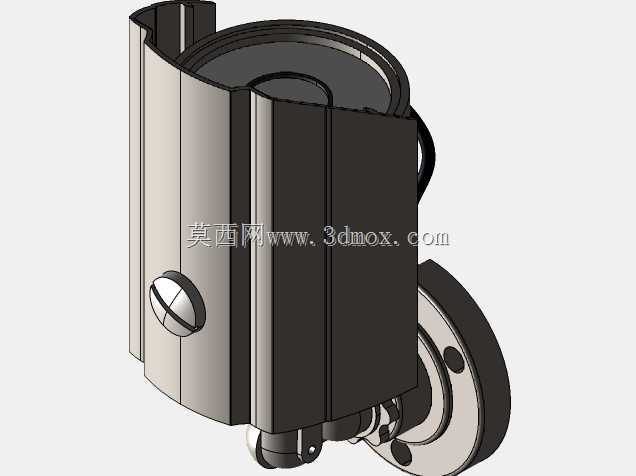

　　结构工程师在建模时需要重点处理三类配合：一是前盖与主筒体的止口定位，保证密封圈压缩量均匀；二是镜头组件与壳体的同轴关系，避免护罩边缘切入画面；三是底座与机身的铰接摩擦面，既要满足角度调整，又要在锁紧后不发生蠕变松动。底座下方的出线弯角预留了线缆护套空间，可缓冲拉扯应力，也让现场布线更顺直。整体尺寸控制偏向小型化枪机路线，适合在不希望设备过于突兀的建筑立面安装，同时保留室外防护所需的结构厚度与检修余量。
