超高频RFID读写终端工业结构设计

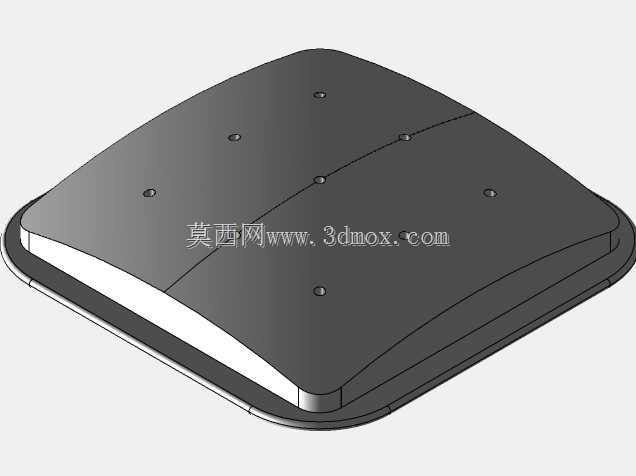

　　在仓储物流的托盘通道、产线工件追溯点位、园区车辆门禁闸机旁，这类超高频射频识别终端常被固定在立柱、墙面或输送线侧方支架上，批量读取进入信号覆盖区的电子标签信息，替代人工扫码完成物料盘点、工序报工、身份核验等工作。设备外壳采用带弧度的薄型方正造型，上盖表面预留多组沉头安装孔位，既可以通过紧固件直接贴合固定在金属安装面，也能配合背部支架调整俯仰角度，适配不同的读取方向需求；侧边预留的接口位用于接入通讯线缆与供电线路，壳体接缝处做了贴合止口设计，能够在常规工业车间环境下阻挡粉尘侵入，降低日常清洁冲洗对内部电路的影响。从结构设计角度看，这类终端的内部布局需要兼顾天线辐射效率与电路防护：上盖内侧预留的平整区域用于贴合超高频陶瓷天线，

　　避免金属壳体直接遮挡信号路径，下方分层布置射频主板、电源处理模块与接口转接板，各模块之间通过定位柱与卡扣预固定，再辅以螺丝锁附，减少设备长期受振动产生的接插件松脱风险。外壳边缘做了圆弧过渡处理，既降低安装过程中锐边划伤的概率，也能在人员通行场景下减少磕碰伤害。选型时需要重点核对设备的安装边界：整体薄型结构不会在通道侧方占用过多通行空间，背部安装孔位的间距符合通用工业支架的孔位规范，可直接兼容现有监控立杆、设备横梁的安装孔位，无需额外定制转接件。信号覆盖方向由天线安装角度决定，结构上预留的角度调节余量可让现场调试人员根据标签通行高度调整俯仰角，让读取区域精准覆盖物料经过的通道截面，避免漏读或误读周边区域标签。

　　壳体材质选用工程塑料注塑成型，在保证结构强度的同时不会对射频信号产生屏蔽，表面做细咬花处理，不易残留指纹与污渍，适合仓储、车间这类多尘环境长期使用。接口位置偏向壳体下侧，能让线缆自然向下走线，减少线缆弯折应力，也避免液体顺着线缆流入接口内部。
