LilyGO-T-SIM7000G通信开发板结构设计

　　在物联网终端硬件的结构开发环节，通信核心板的三维布局直接决定整机外壳适配、外设扩展与现场安装的可行性。这款LilyGO-T-SIM7000G开发板的三维建模，没有复刻完整PCB的精细走线与阻焊层细节，而是把建模重心放在核心功能模块、板间连接器与外部安装边界的还原上，完全服务于结构工程师做外壳设计、堆叠校验与装配干涉检查的实际需求。从实际工程场景来看，这类带GNSS与蜂窝通信能力的开发板，常被嵌入野外环境监测终端、资产定位追踪器、远程数据采集网关这类设备中。结构设计阶段不需要关注芯片内部晶圆构造，但必须准确锁定SIM卡座、通信模组、排针阵列的空间位置，否则外壳开窗会偏位，外接传感器排线会出现拉扯，

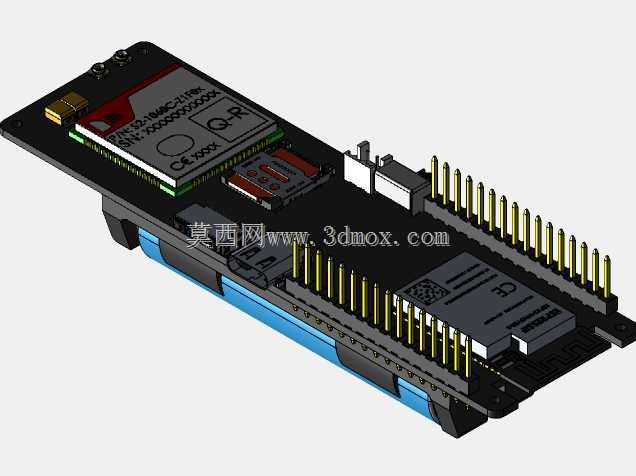

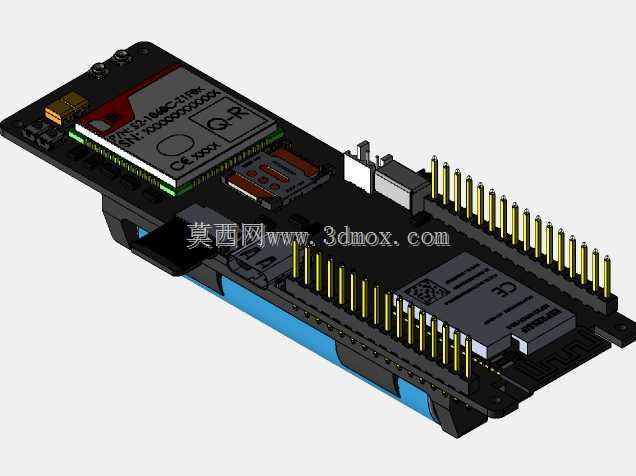

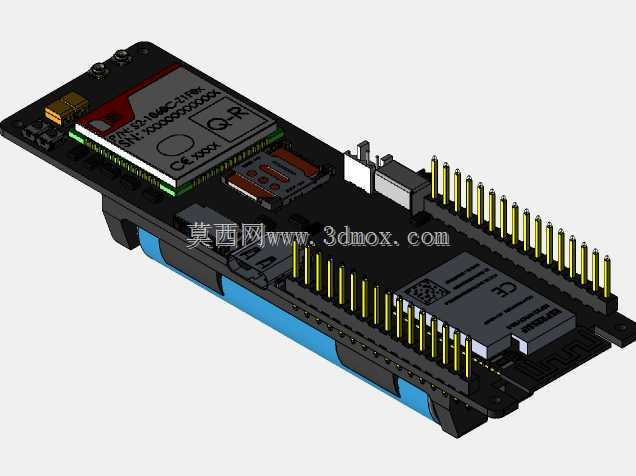

　　电池仓的预留空间也会和板上凸起元件发生硬干涉。建模过程中优先还原了板载核心通信模组的占位轮廓，其顶面高度、周边避让区域都按照实物装配公差做了预留；两侧双排排针按照标准间距排布，针体伸出长度与塑封体高度完全匹配实物，工程师在设计扩展底板时，可以直接调用该模型做对位，不用反复测量实物引脚尺寸。板上SIM卡座的凸起高度、卡槽插拔方向也做了准确还原，能直接校验外壳SIM卡开口的位置与插拔行程，避免后期开模后出现卡托无法完全推入的问题。板体底部预留的电池容纳区域，建模时同步给出了电池的最大允许厚度与长宽边界，结构人员可以根据这个边界选择适配容量的锂聚合物电池，同时在壳体内部设计对应的电池固定筋位与缓冲泡棉区域。整板的长宽轮廓按照实物1:

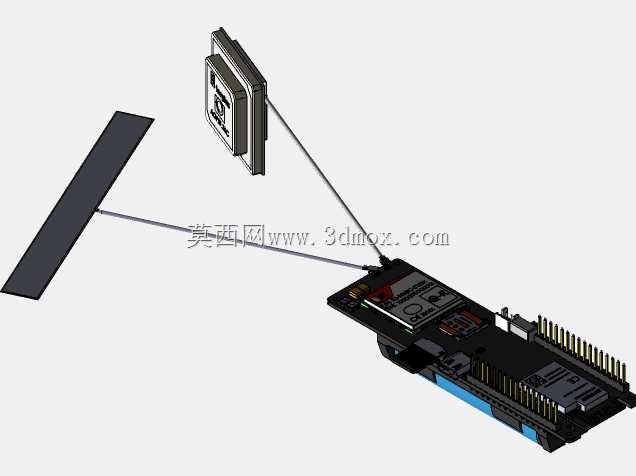

　　1还原，安装孔位的位置与孔径也做了对应保留，既可以通过排针和扩展底板堆叠安装，也能直接用铜柱固定在设备壳体内部。对于需要外接天线的项目，模型也明确了板上天线连接器的位置与周边净空范围，能提前规避金属外壳对通信信号的遮挡问题，在外壳设计阶段就预留好天线引出或外置天线的安装空间。这类简化级核心板模型，在项目前期方案选型阶段效率极高，结构工程师不用等待完整PCB详细模型，就能快速完成整机内部堆叠、接口对位与安装可行性评估，减少硬件定型后结构返工的概率。
