莫仕FPC扁平排线连接器结构设计

　　这款FPC连接器主要用于电路板与柔性扁平排线之间的可拆卸电气连接，常见于消费电子、仪器仪表、工控控制板、显示模组及小型传感设备内部。在实际整机布局中，它承担信号与低功率电源的桥接作用，相比直接焊接排线，后续装配、检修和模组替换更加方便，也能降低柔性线路在反复拆装过程中的损伤风险。

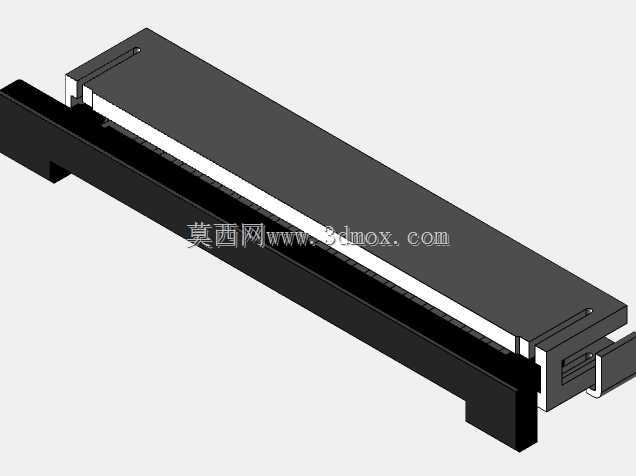

　　从结构上看，模型呈现的是典型卧式长条插接形态，主体由绝缘基座、接触端子区、排线插入槽和端部限位结构组成。绝缘本体承担端子固定、爬电距离保持和插拔导向作用，外形沿长度方向延伸，以适配多Pin位FPC排线。底部与PCB贴合的安装面决定了贴装或焊接后的占位高度，设计时需要重点核对其与周边壳体、屏蔽罩、较高元器件之间的垂直间隙，避免合壳后发生干涉。

　　接触区域沿槽口连续排布，端子间距与排线导体宽度必须一一对应，任何错位都会导致接触不良或相邻信号短路。模型中可见的细长槽口用于引导FPC进入，端部和侧边结构则用于限制排线插入深度，使导体接触区准确压接在端子有效接触位置。对于需要频繁翻转或维护的设备，这种边界控制尤其重要，它能减少因插接过深造成的端子变形，也能避免插接过浅带来的松脱隐患。

　　设计思路上，这类连接器优先保证的是插拔导向、接触可靠性和空间紧凑性。绝缘基座两侧的挡墙可在排线斜插时提供纠偏，底部支撑面保证焊接或贴装后的平面度；整体高度较低，适合薄型设备内部使用。若在整机结构中布置该件，需要在PCB封装阶段同步建立三维占位，不仅要看连接器本体长宽，还要预留排线折弯半径、手部或工装操作空间，以及锁扣或补强片活动范围。

　　安装边界方面，长度方向应与FPC走线方向一致，背面不宜紧贴高大元件，否则会影响排线自然弯折；连接器前方需保留平直插入区，避免螺柱、筋位或壳体壁遮挡。若设备存在振动工况，还应在排线末端设置固定点或缓冲弯折区，以降低接点处的微动疲劳。该三维模型可直接用于结构干涉检查、装配模拟和PCB布局校核，帮助设计人员在开模或打样前确认连接器与壳体、排线及周边元器件的空间关系。
