这款双排直插式接插件主要面向TTL电平信号链路的板间互联场景,在嵌入式控制板、传感采集模块、工业通信转接板中承担物理连接与电平匹配的载体作用。实际布线时,工程师常将其布置在PCB边缘,作为调试串口、扩展IO或跨板信号的对接端口,避免飞线带来的信号干扰与接触不可靠问题。

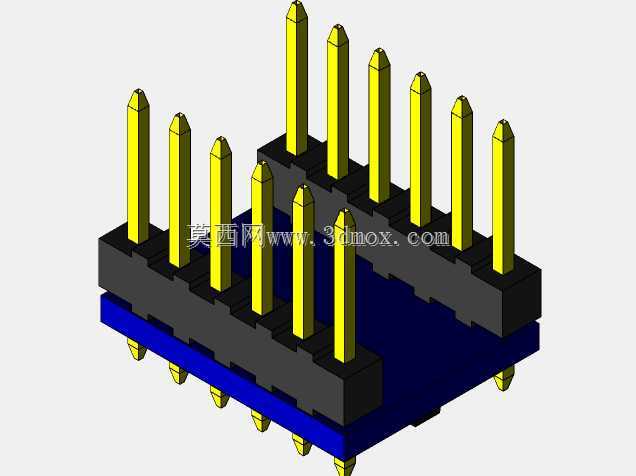

结构上采用双排错位针脚布局,针体为方形截面镀金插针,顶端做锥度导向处理,插入对应母座时可自动修正微小对位偏差,降低插针弯折风险。黑色绝缘基座采用耐高温工程塑料注塑成型,针脚与基座之间通过过盈压合固定,能承受常规波峰焊与手工焊接的温度冲击,不会出现基座软化、针脚移位的情况。基座底部预留蓝色定位隔层,一方面在焊接时控制针脚露出PCB背面的长度,保证焊盘吃锡均匀;另一方面可作为板间支撑,限制对接后的最小贴合间隙,防止两板过度挤压造成焊盘脱落。
从安装边界看,该器件为标准2.54mm间距排针结构,横向与纵向针距均符合通用面包板、洞洞板及量产PCB的布线规范,封装库可直接调用通用双排针封装,无需单独绘制异形焊盘。整体高度在常规直插排针基础上做了适配,针体露出基座的长度兼顾母座咬合深度与板间净空,既不会因针脚过短导致接触电阻偏大,也不会因针脚过长增加信号传输路径的 stub 效应。基座两侧设计有微小的卡位凸台,与特定型号的自锁母座配合时可形成卡扣锁定,在振动较强的设备环境中避免接插件松脱。
建模过程中重点还原了针脚的倒角细节、基座的分模线以及底部隔层的装配关系,针脚阵列采用参数化驱动,修改针数即可快速衍生不同位数的同系列型号。对于结构工程师而言,该模型可直接用于设备外壳的开孔避让设计,核对端口与壳体面板的相对位置;硬件工程师在堆叠电路板时,也能借助该模型准确评估板间高度,提前排查连接器与周边电容、芯片等元器件的干涉问题。
