瓶装产品分道导向输送线结构设计

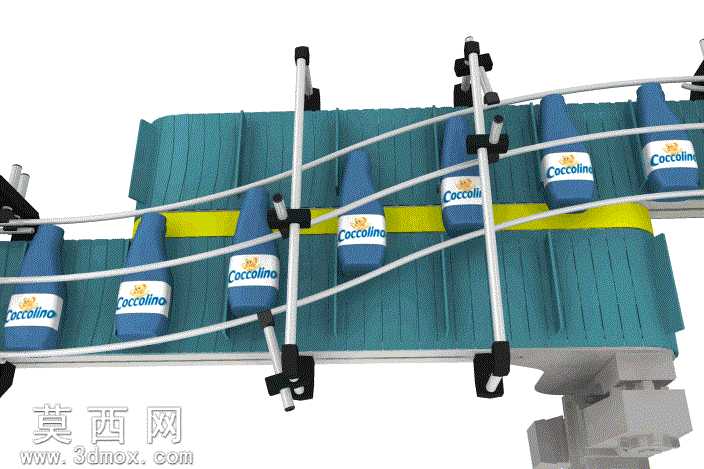

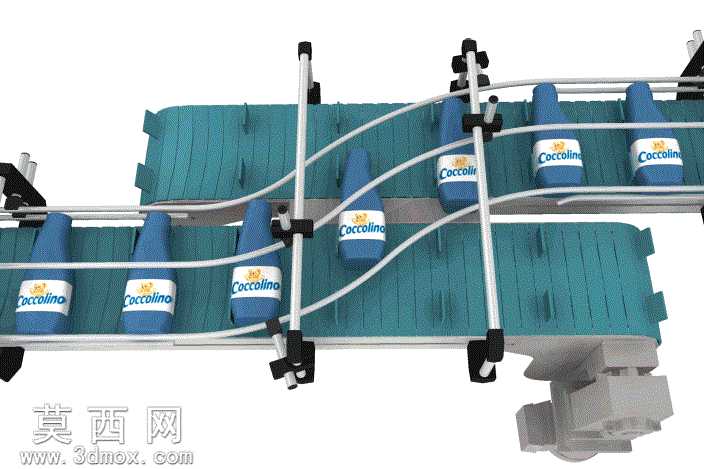

本模型为瓶装产品分道导向输送线，整体建模过程围绕瓶装物料的规整输送、分道导向需求展开，首先完成输送主体的结构搭建：采用模块化的链板作为承载输送面，链板表面做防滑纹理设计，保证瓶装产品放置后不会在输送过程中出现滑移、倾倒问题，链板下方设置配套的支撑框架与传动辊组，为整个输送面提供稳定的承载基础，保证长距离输送过程中链板运行平稳无晃动。在输送面上方，设计了多组平行布置的导向护栏结构，护栏采用光滑圆杆材质，搭配可灵活调整位置的黑色快装固定夹，固定夹可沿横向支撑杆任意滑动锁紧，能够根据不同瓶身的直径尺寸调整护栏之间的间距，适配不同规格的瓶装产品输送需求；多组护栏沿输送方向呈渐变的曲线排布，能够将进入输送段的杂乱瓶装产品逐步规整分流，让瓶体沿预设的通道有序向前输送，避免瓶体在输送过程中出现卡滞、碰撞、歪倒的问题。建模过程中对各个零部件的装配关系做了精准还原：固定夹与支撑杆、护栏杆的配合间隙做了合理设置，既能够保证位置调整的顺畅性，也能保证锁紧后护栏不会出现松动移位；链板之间的铰接结构、链板与传动辊的啮合结构都按照实际输送设备的运行逻辑做了还原，能够直观展示整个输送线的运行状态。材质渲染方面，链板部分采用工业常用的蓝绿色工程塑料材质，还原塑料链板的哑光质感；护栏杆采用抛光金属材质，体现光滑金属杆的低摩擦特性，避免刮伤瓶身标签；固定夹采用黑色硬质工程塑料材质，支撑框架采用灰色金属喷涂材质，整体渲染效果贴近实际工业生产场景中的输送设备外观。设计思路上，该输送线重点解决瓶装产品在输送过程中的自动规整分道问题，无需额外的动力分流机构，仅通过导向护栏的曲线排布即可实现瓶体的有序排列，结构简单可靠，调整维护便捷，能够对接前后段的灌装、贴标、装箱等生产工序，适配日化、食品等行业的瓶装产品生产线输送需求，模型完整还原了设备的各个组成部件，可用于输送线结构参考、方案演示以及相关教学场景使用。
