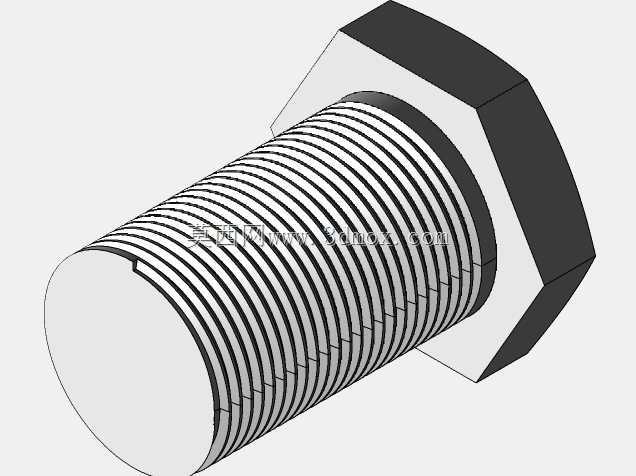

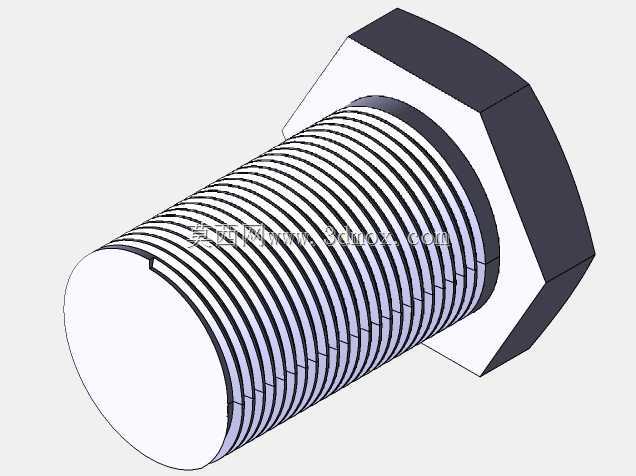

外六角全螺纹螺栓连接结构设计

　　该外六角全螺纹紧固件在各类机械装配场景中承担基础连接功能，从普通机架拼装、钣金壳体固定到液压阀块安装、传动部件定位都能见到这类结构。设计时优先保证六角头部与螺纹杆身的同轴度，避免拧紧过程中出现偏载，导致螺纹牙型局部应力集中或被连接件表面压溃。头部承压面与螺杆轴线保持垂直，可让拧紧力矩更稳定地转化为轴向预紧力，减少扭矩损失。

　　螺纹杆身采用连续全牙结构，能够适配不同厚度的叠层连接件，无需额外核算光杆段长度，在装配空间紧凑、叠层厚度存在公差波动的工况下更具灵活性。螺纹牙底设置合理圆弧过渡，可降低交变载荷下的应力集中风险，提升紧固件在振动设备中的防松能力。建模过程中需还原真实牙型轮廓与螺距关系，确保虚拟装配时螺纹副能够正常旋合，不会出现干涉或咬合异常。

　　六角头部的对边尺寸按照通用扳手空间设定，既保证足够的拧紧受力接触面，也预留标准套筒或开口扳手的操作余量。头部厚度结合强度等级与所需预紧力匹配，避免拧紧时头部发生剪切变形或六角棱边崩损。螺杆末端可根据实际使用需求加工倒角，既便于旋入螺母或螺纹孔，也能去除端部毛刺，保护装配人员与配合螺纹。

　　在设备布局阶段，这类紧固件的安装边界需要重点考虑：六角头部周围要留出扳手转动空间，螺杆伸出长度要满足螺纹啮合圈数，同时不能与周边管线、运动部件发生干涉。若用于经常拆装的检修位置，全螺纹结构可配合平垫、弹垫或防松螺母使用；若用于长期固定的承力部位，则可通过控制拧紧力矩获得稳定预紧力。三维建模时将头部、杆身、螺纹作为整体结构处理，能够直接用于干涉检查、装配模拟与工装选型，帮助结构工程师在设计早期判断扳手空间是否充足、螺纹啮合长度是否合理，从而减少现场装配返工。
