45度弯管法兰连接传感管路构件

　　该构件属于带安装法兰的45度弯转管路件，常见于需要改变介质流向并固定安装位置的检测、气液输送或传感取压回路。两端法兰结构使其能够直接贴合设备壁面、阀块表面或支架安装面，通过螺栓孔完成定位与锁紧，避免单纯插管连接在振动工况下出现松脱、偏摆或密封面错位。

　　从实际使用看，这类弯管并不承担大流量主通道功能，更多布置在空间受限、接口方向需要转折的位置。例如设备内部传感器取气口、冷却支路、真空回路、排气旁通或小型流体检测单元中，直管路会与周边壳体、线束、执行件发生干涉，而45度转折能够在较短轴向距离内完成方向调整，同时保持流道连续，减少急弯造成的局部阻力。

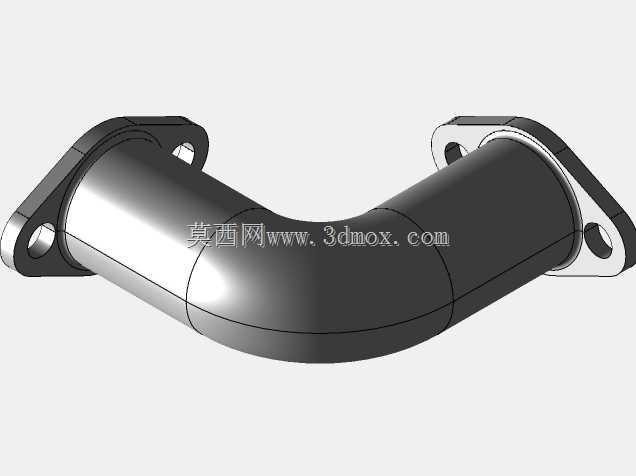

　　模型主体由等径直管段、圆弧过渡弯段和两端法兰盘组成。弯段中心线采用恒定半径过渡，内壁没有突变台阶，介质通过时压力损失相对可控；外表面按均匀壁厚构建，便于后续按实际承压要求校核壁厚、选材和焊接工艺。两端法兰并非简单附加圆盘，而是与管段端部形成连续过渡，安装面保持平整，孔位对称分布，适合在装配阶段快速对位。

　　设计时需要重点控制几个边界：法兰端面到弯段中心的距离决定安装后占用空间；螺栓孔中心圆直径影响与配对接口的互换性；弯管外径、内径和弯曲半径共同决定通流能力与最小布置半径。若周边存在运动部件，还需核对弯管外侧包络面，尤其在45度斜向投影方向上容易与邻近结构产生视觉上不易发现的干涉。

　　建模思路上，先以中心线草图确定两端接口坐标和弯转角度，再沿路径扫掠出管体，随后在两端建立法兰轮廓与安装孔。圆弧段与直管段之间应保持相切约束，法兰背面与管外壁的交接处可按工艺需要设置圆角或焊接坡口。对于需要投入加工的版本，还应在工程图中补充端面平面度、孔位同轴度以及两法兰面夹角要求，避免三维造型合格而实物装配时出现密封不均或螺栓无法穿入的问题。

　　该结构整体造型简洁，但对安装边界、流向转折和接口一致性要求较高，适合作为设备内部小口径管路、传感检测接口或辅助流体通道的基础构件进行选型参考。
